STM32仿造FX2N三菱PLC原理图和程序源码

  [复制链接]
pengrubin 发表于 2017-3-8 08:00:19 | 显示全部楼层 |阅读模式
CODE_FX2N_MODBUS_RTC_AD_DA_V3.8.1FA.zip (25.12 MB, 售价: 10 E币)
FX2N源码V3.8版,程序框架清晰,支持丰富PLC指令,本人亲自测试代码,PLC程序与三菱GX Works完美兼容

支持AD/DA模数和数模转换

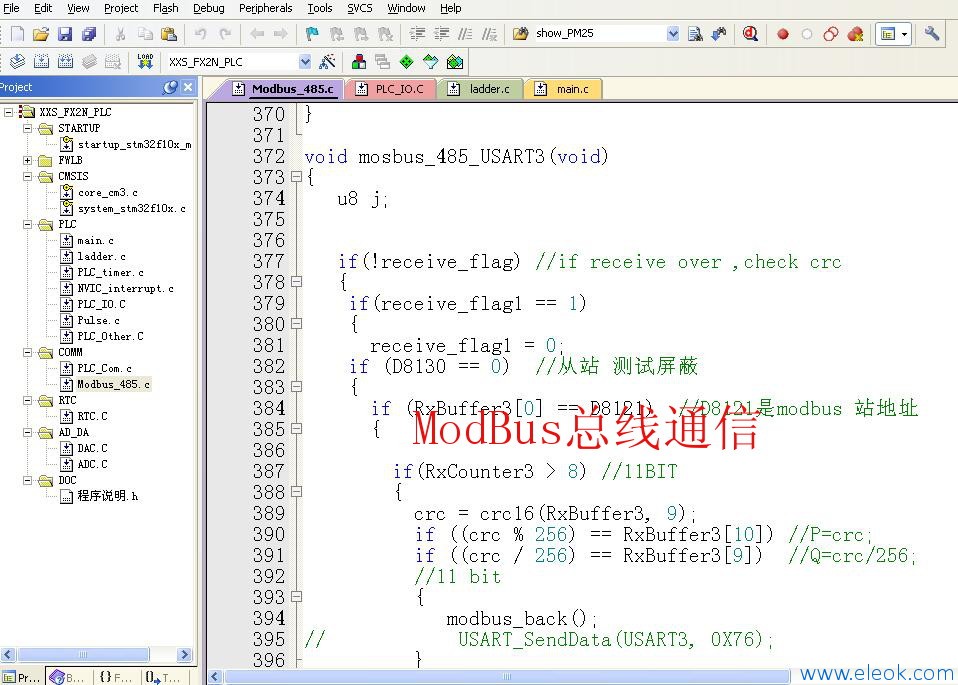

支持modbus总线通信

支持高速脉冲输出功能PLSY

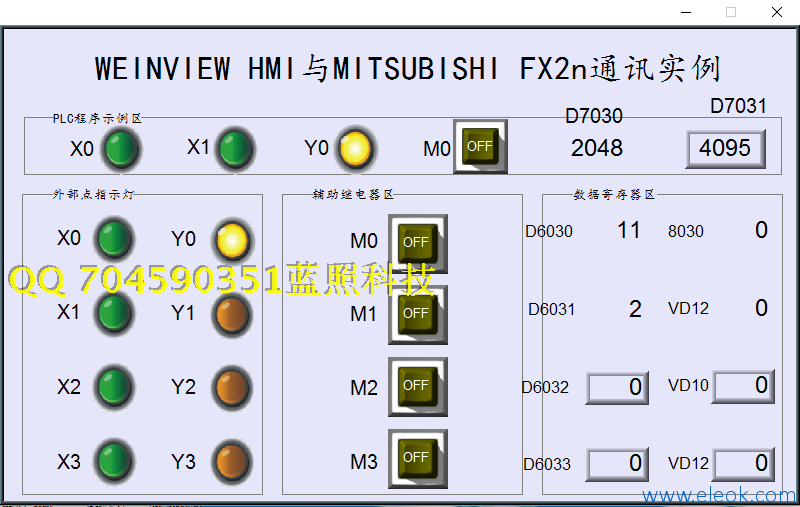

支持RS232触摸屏通信

支持RTC时钟

支持浮点运算

一、FX2N源码V3.8版的使用基本说明:
编译语言:C语言
  FX2N源码V3.8版是根据三菱FX2N的PLC通信协议、通信命令以及基于STM32F103系列单片机上编写运行的程序,可以直接利用三菱编程软件编写梯形图下载运行,无需任何转换。
  注:1)目前在STM32F103RD/STM32F103VC/STM32F103VD/STM32F103VE/STM32F103ZE测试通过;
      2)本程序不完全支持所有梯形图指令,如果需要其他的功能,需要亲自己修改代码,
编译环境:Keil 4或者Keil5
二、支持的指令
三、具体支持指令如下:

1、基本指令

OUT 、SET、 RST、LPS、LPF

2、 程序流程指令:

  CJ、CJP、CALL、CALLP、SRET

3、 传送比较指令

   CMP、CMPP、DCMP、DCMPP、

   ZCP、DZCPP、 MOV、DMOV、

   SMOV、CML、DCML、BMOV、

    FMOV、DFMOV、XCH、DXCH、

    BCD、DBCD、BIN、DBIN

4、  算术与逻辑运算指令

ADD、DADD、SUB、DSUB、

MUL、DMUL、DIV、DDIV、

INC、INCP、DINC、DINCP

DEC、DECP、DDEC、WAND、

DWAND、WOR、DWOR、WXOR、

DWXOR、NEG、DNEG

5、循环与移位指令

ROR、DROR、ROL、DROL、

RCR、DRCR

RCL、DRCL、DEMOV

6、数据处理指令

ZRST、DECO、MEAN、SQR、DSQR、

FLT、DFLT、REFF、MTR、

7、浮点运算指令

DEADD、DESUB、DEDIV、DEMUL、

DESQR、DEMOV

INT、DINT、DSIN、DCOS、DTAN

8、高低字节交换指令

SWAP、DSWAP

9、时钟运算指令

   TCMP、TZCP、TADD、TSUB、

   TRD、TWR、GRY、GBIN、DGBIN

10、触点比较指令

LD、LDI、AND、ANI、OR、ORI

LDP、LDF、ANDP、ANDF、ORP、ORF

LD=、DLD=、LD>、DLD>、LD<、DLD<

LD<>、DLD<>、LD<=、DLD<=、LD>=、DLD>=

AND=、DAND=、AND>、DAND>、AND<、DAND<

AND<>、DAND<>、DAND>=、DAND>=、DAND<、DAND<=

OR=、DOR =、OR >、DOR >、OR <、DOR <

OR <>、DOR <>、DOR >=、DOR >=、DOR <、DOR <=

11、其他指令

ECMP、EZCP、PID、ALT、HSCS、PLSY、END、RET

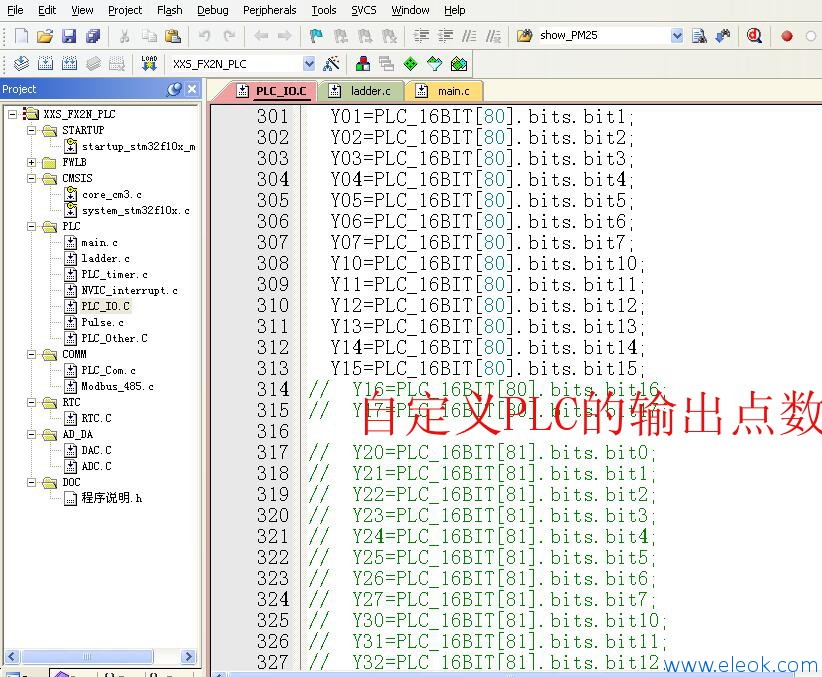

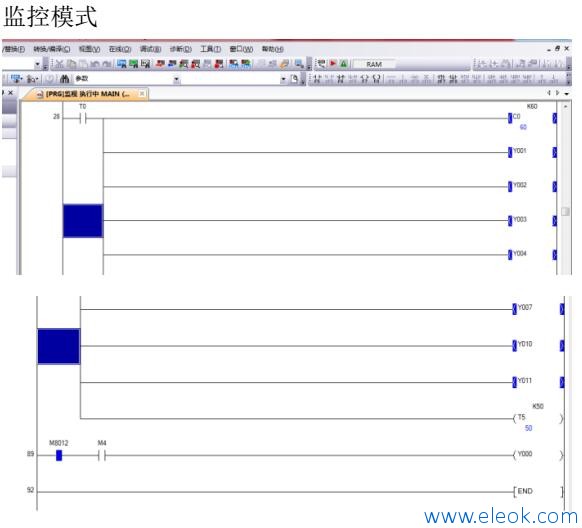

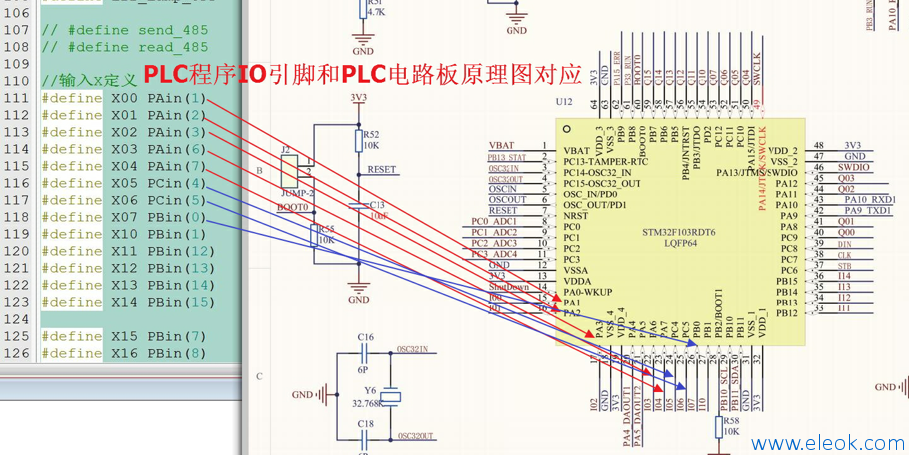

TB2ncd4gHBmpuFjSZFAXXaQ0pXa_!!862647666.jpg 7.png 5.png 4.jpg 3.jpg 2.jpg
ztrx 发表于 2017-4-26 14:46:40 | 显示全部楼层
有没有实际使用过
dwh96 发表于 2017-8-18 14:00:54 | 显示全部楼层

有没有实际使用过
ZWEI 发表于 2017-9-5 12:41:02 来自手机 | 显示全部楼层
看看是不是
xy598646744 发表于 2018-2-12 05:42:04 | 显示全部楼层
好东西,学习学习
邱冬 发表于 2018-3-9 13:47:40 | 显示全部楼层
先学习学习,无奈无积分啊
chaihuadong 发表于 2018-3-10 23:02:35 | 显示全部楼层
帅哥,能给个简单的测试过程说明书吗?我要KEIL 5的。
飞刀断魂 发表于 2018-3-24 20:22:36 | 显示全部楼层
这个有测试过吗?
zyp6663 发表于 2018-3-27 15:41:37 | 显示全部楼层
deeeeeeeeeeeeee
Happy° 发表于 2018-4-6 16:45:06 | 显示全部楼层
先学习学习
