SIEMENS315-2DP/PN_cpu与赛多利斯以太网表头通讯
I.     西门子组态和程序部分说明

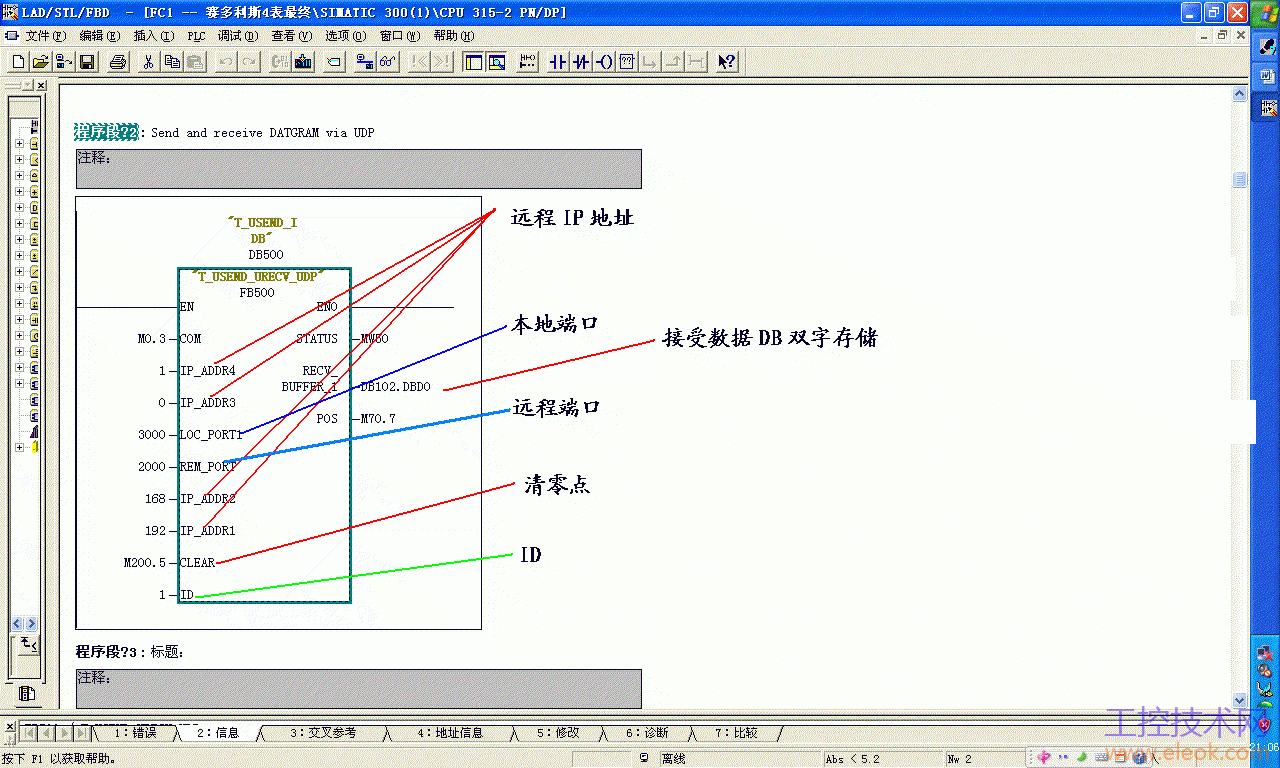

a.这里我们采用的是UDP通讯方式,需要在西门子硬件组态里建立S7连接,连接ID作为程序中建立的每个连接的本地ID地址.在程序中我们只要填写远程IP地址,本地端口,远程端口,ID,清零点,接受数据DB双字存储,如图1所示
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image002.jpg
M0.3,M0.1作为启动点,在程序中不要冲突.连接双方IP地址需要在同一个段里.表头端口(REM_PORT)从2000开始,可以自由选择,只要和表头对应即可.本地端口(LOC_PORT)从3000开始(5000以上不支持).

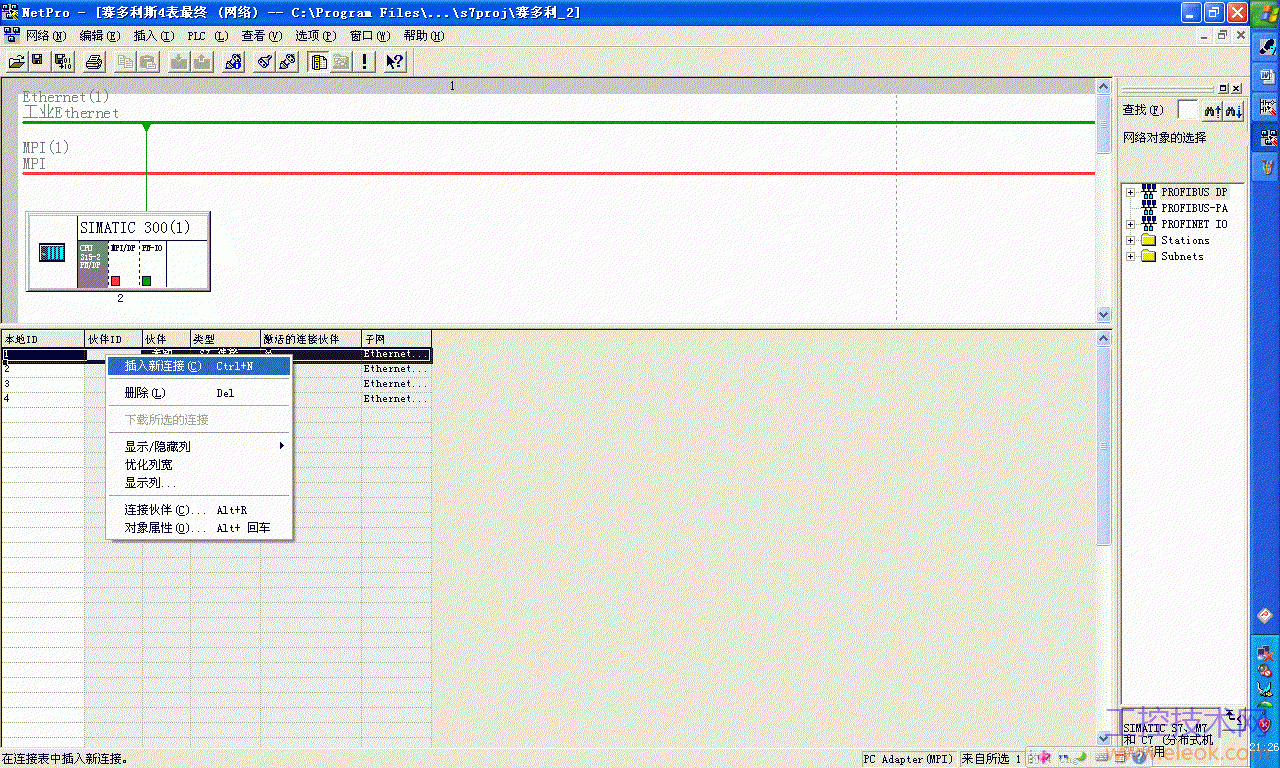

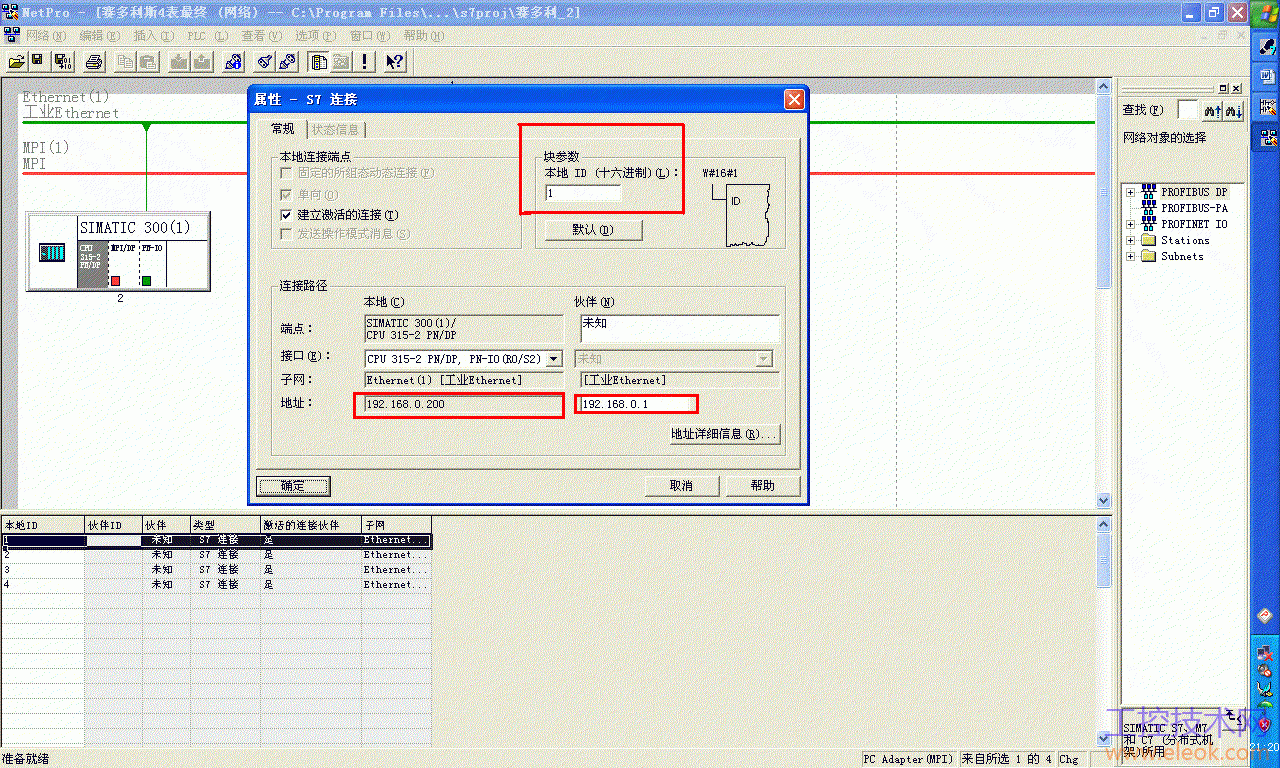

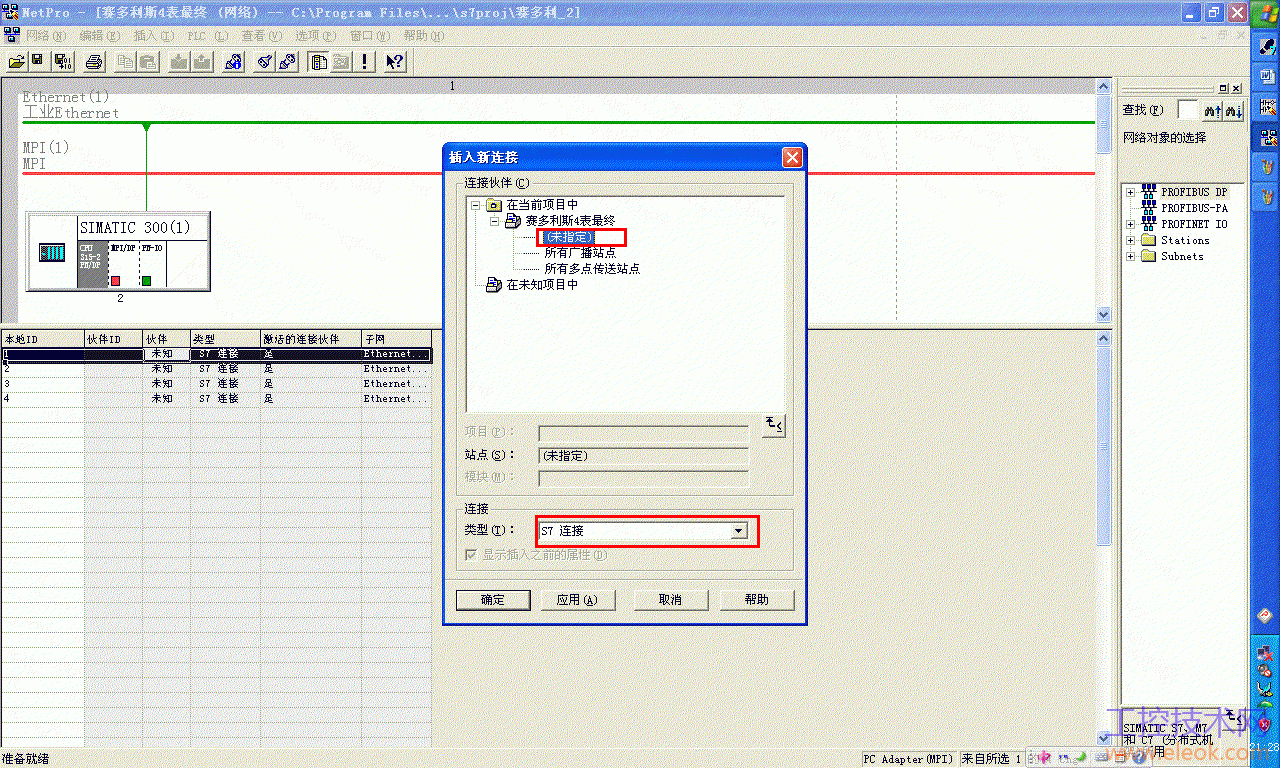

S7连接建立可以参考图2,图3
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image004.jpg
图_2
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image006.jpg
图_3
图1中ID地址设置可参考图4中建立S7时设置的ID地址
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image008.jpg
图_4

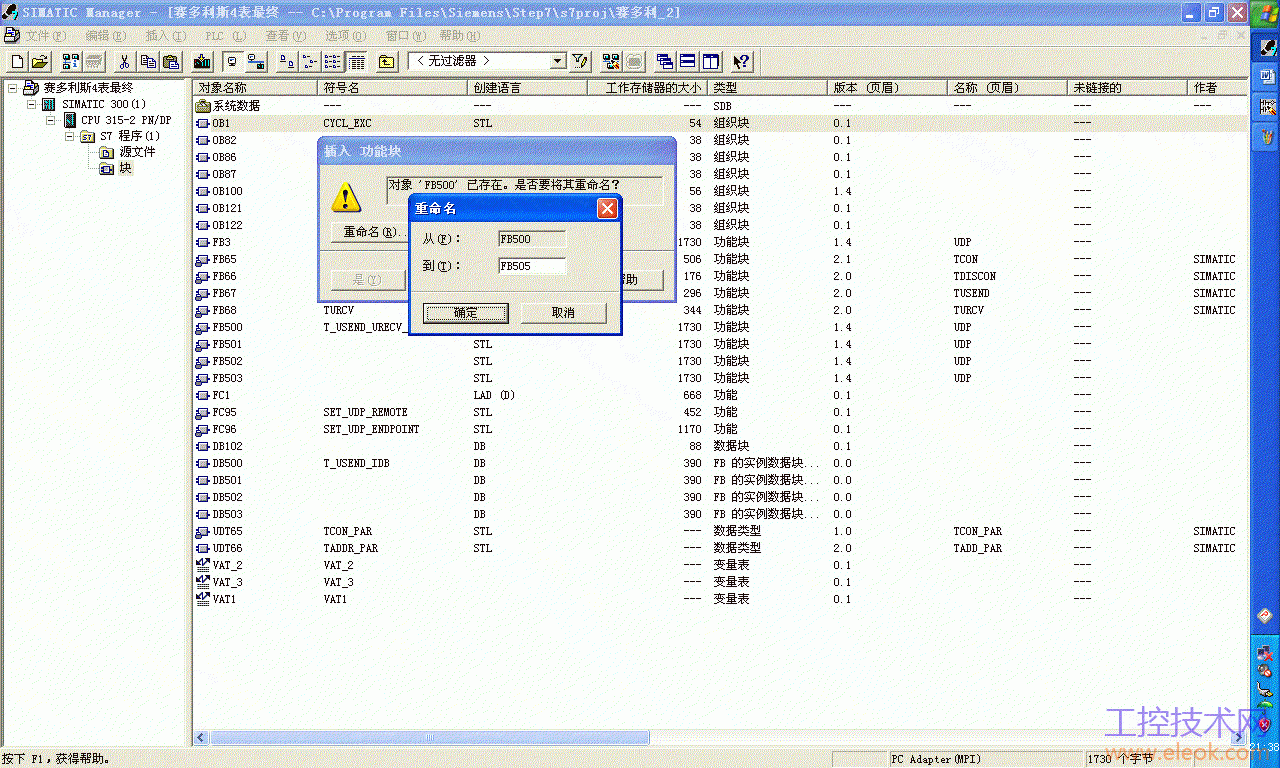

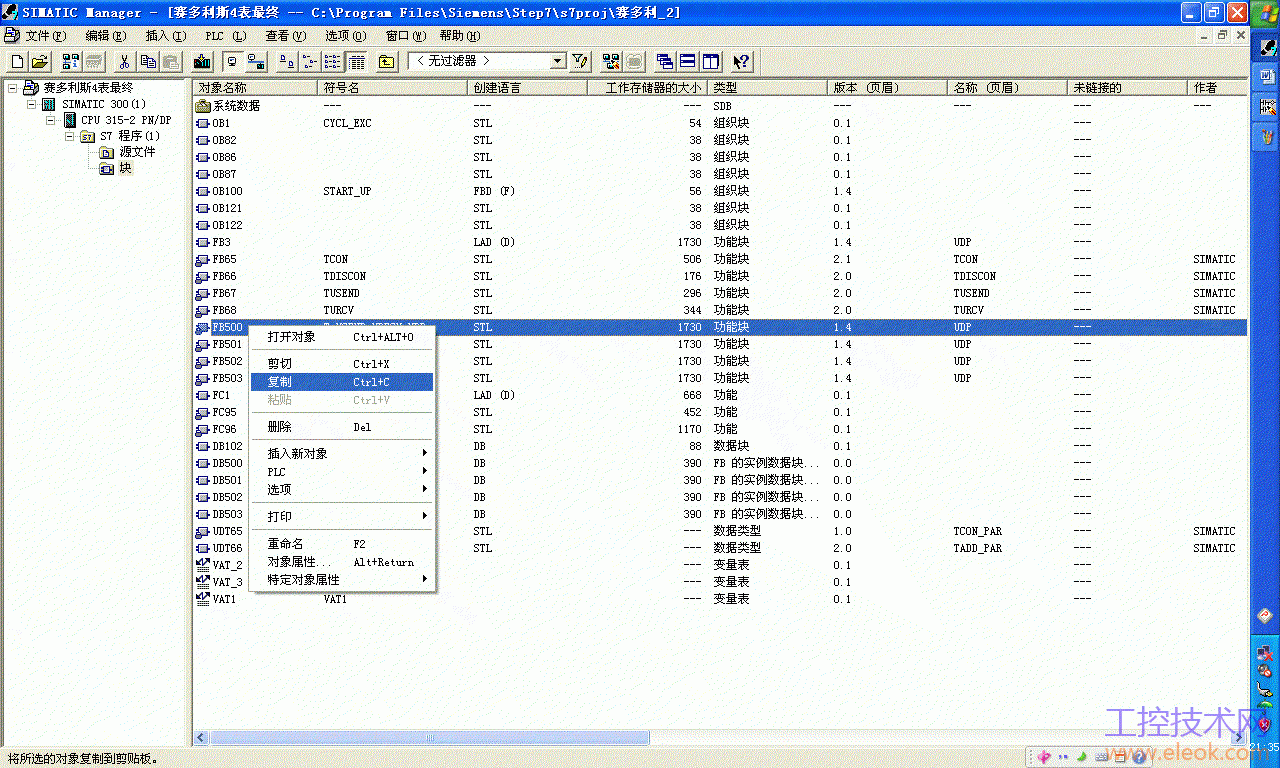

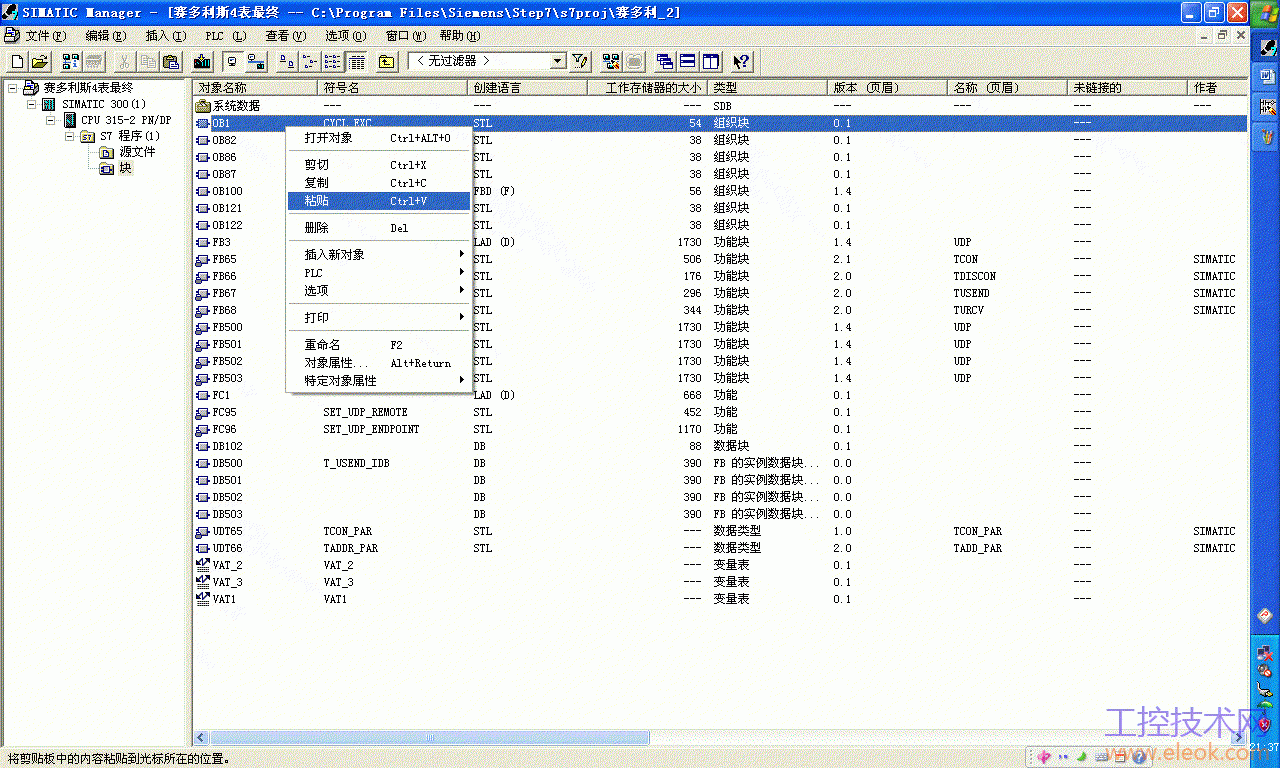

b.当需要新建立一个连接时直接复制FB500,然后粘贴,然后重新命名成一个新的FB块,然后在FC1中调用这个块,并在被调用块时输入相对应的背景DB块,程序会自动提示生成一个新的对应的背景DB块.如图5至图10所示
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image010.jpg
图_5
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image012.jpg
图_6
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image014.jpg
图_7
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image016.jpg
图_8
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image018.jpg
图_9
file:///C:\Users\ADMINI~1\AppData\Local\Temp\msohtmlclip1\01\clip_image020.jpg
图_10
生成新的DB块后参数设置和上面的说明一样.
II.赛多利斯表头部分说明
a.      标头部分参数需要设置本地IP(sourceip),远程IP(destip),本地端口,远程端口,参数为SETUP-UNICOM-以下的子菜单.
b.      目前的数据是在表头设置为g时处理出来的数据,如果单位改为KG,可能数据需要重新处理.这里不说明.
