帮忙看一下这个线怎么接,谢谢

[复制链接]
天山红叶110 发表于 2018-4-29 12:15:26 | 显示全部楼层 |阅读模式
从PLC转换到控制器,有些懵逼,
能帮忙看一下怎么接线么,谢谢

用的雷赛SMC304的控制器,四个轴分别控制2个步进电机,两个伺服电机
伺服品牌型号:时代超群  DM系列伺服电机驱动器
步进品牌型号:时代超群  ZD-3HE2270M


引脚定义如下

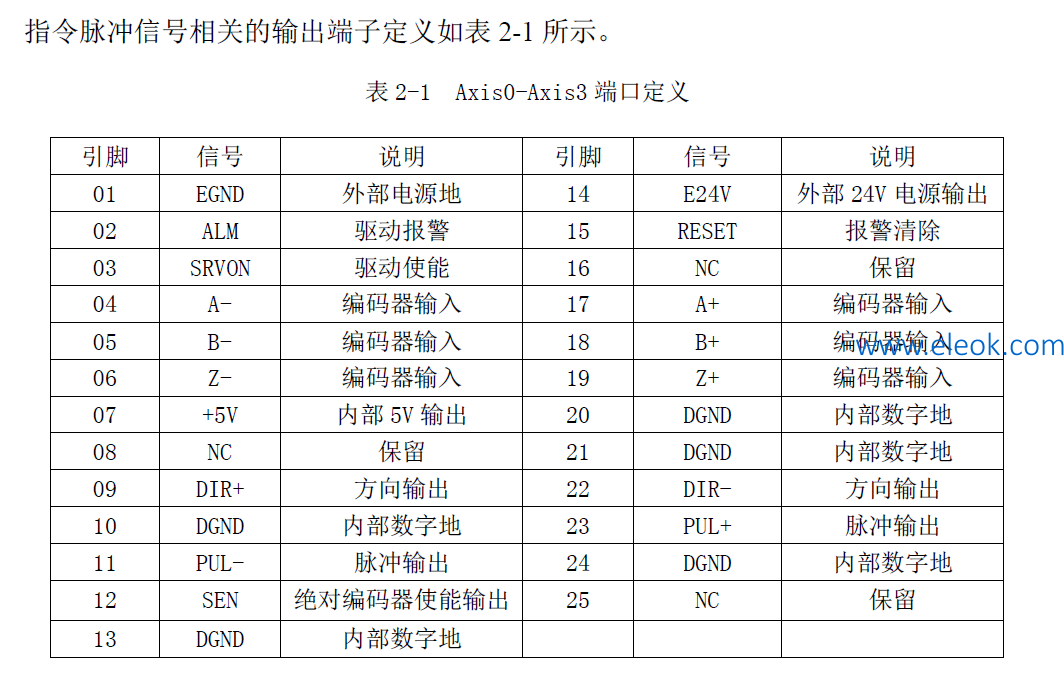

雷赛控制器引脚

雷赛控制器引脚

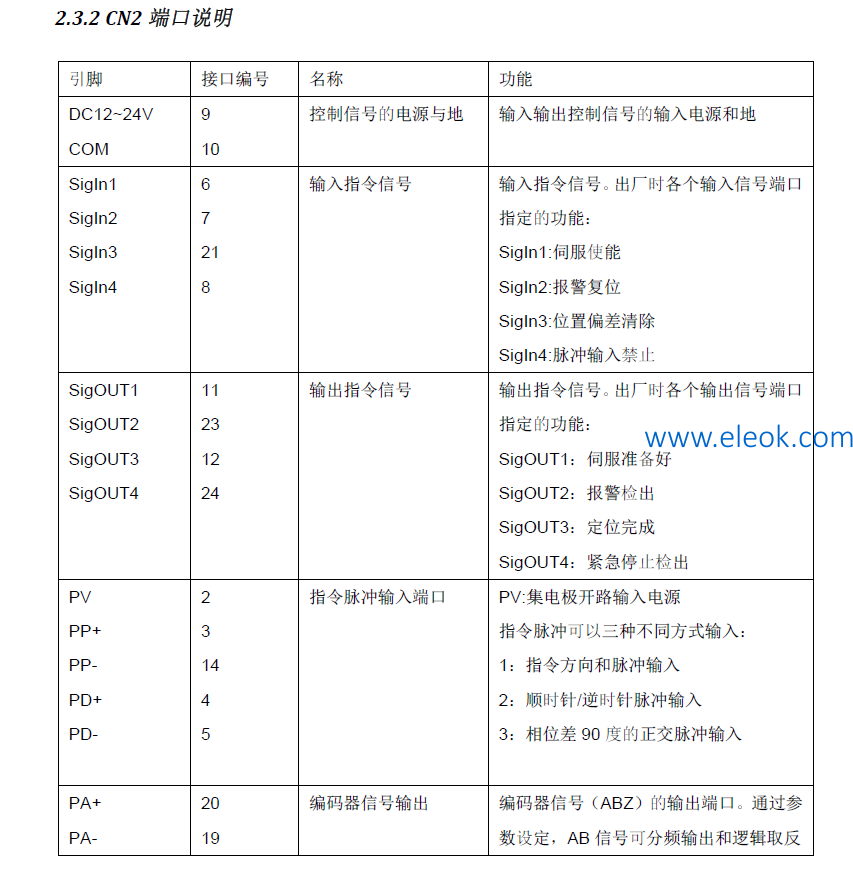

伺服驱动引脚1

伺服驱动引脚1

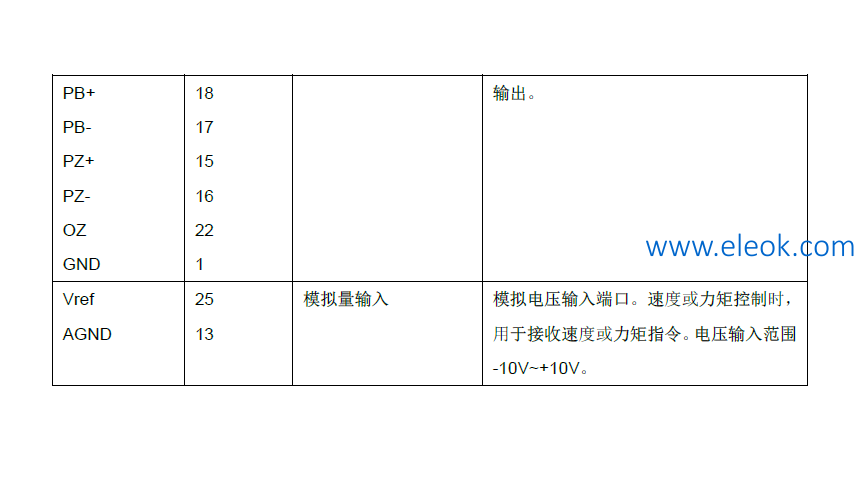

伺服驱动引脚2

伺服驱动引脚2

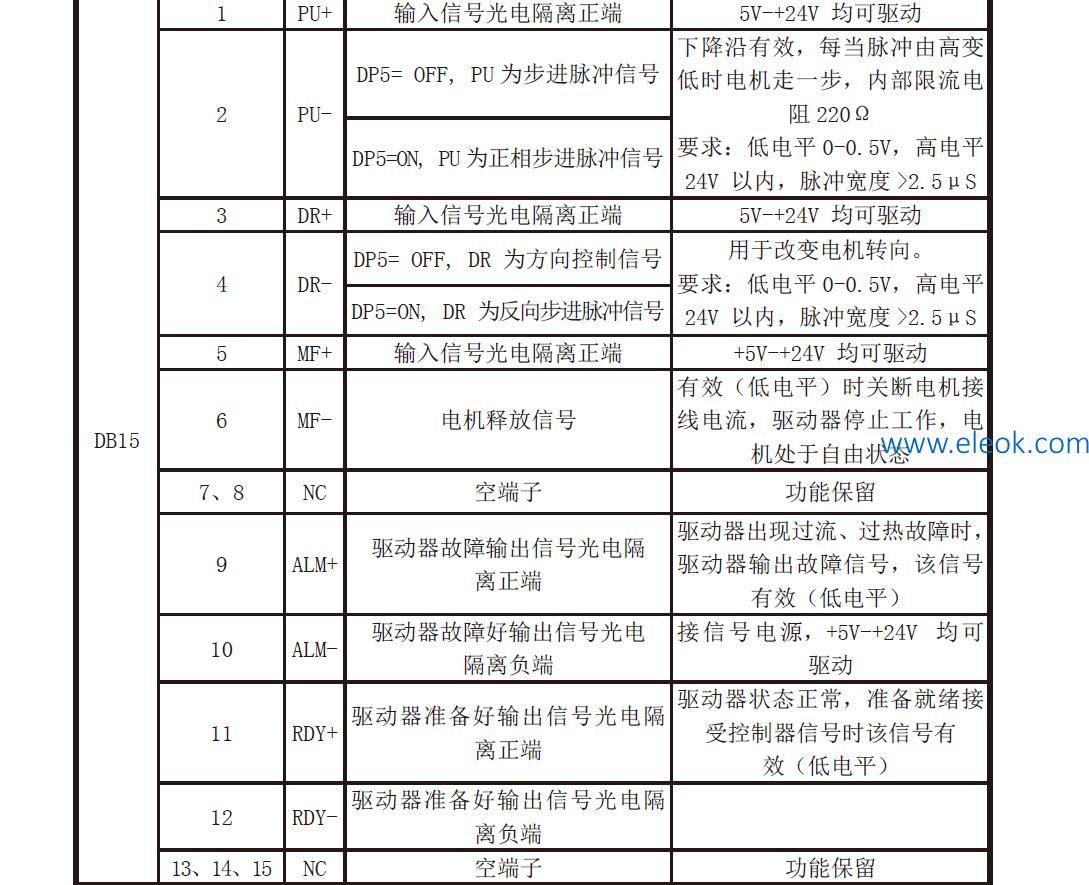

步进驱动引脚

步进驱动引脚

grynunaaa 发表于 2019-2-20 12:40:08 | 显示全部楼层
我也看的一头雾水
灵魂指针 发表于 2019-2-20 18:29:32 | 显示全部楼层
我cad 的电路图
灵魂指针 发表于 2019-2-20 18:30:28 | 显示全部楼层
这其实,接起来简单的
wangyinlyg123 发表于 2019-6-16 08:07:29 | 显示全部楼层
要是脉冲加方向控制就简单了
xiaoling430 发表于 2019-8-3 10:39:08 | 显示全部楼层
不是有售后吗?怎么不跟售后联系,让他们派个技术过来帮你弄,省事
crt13652346449 发表于 2020-7-27 12:00:32 | 显示全部楼层
没有接线图的吗?
