[综合应用] S7-200编码器用来计算小车行走距离的程序 带图纸

[复制链接]
问题多多 发表于 2018-11-7 17:34:34 | 显示全部楼层 |阅读模式
厂商
厂商: 西门子

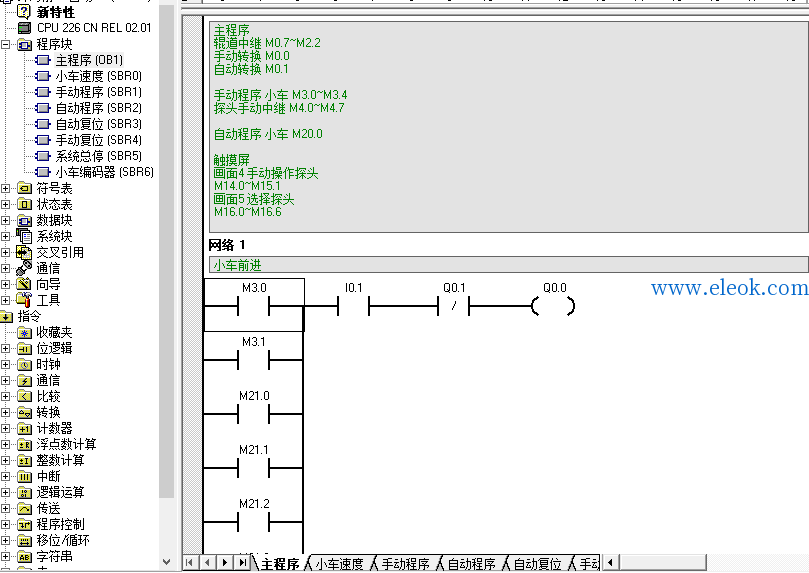

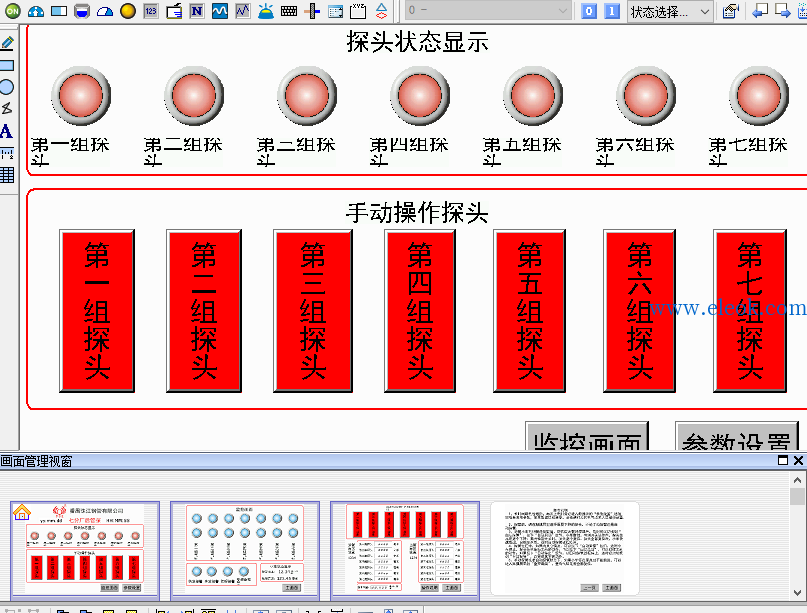

程序有详细的注释,编码器型号忘记了,编码器用来计算小车行走的距离,从而控制气缸的上升下降。触摸屏是台达DOP-B系列的。
HSD-32接口卡接线相关资料.zip (58.04 KB, 售价: 1 E币)

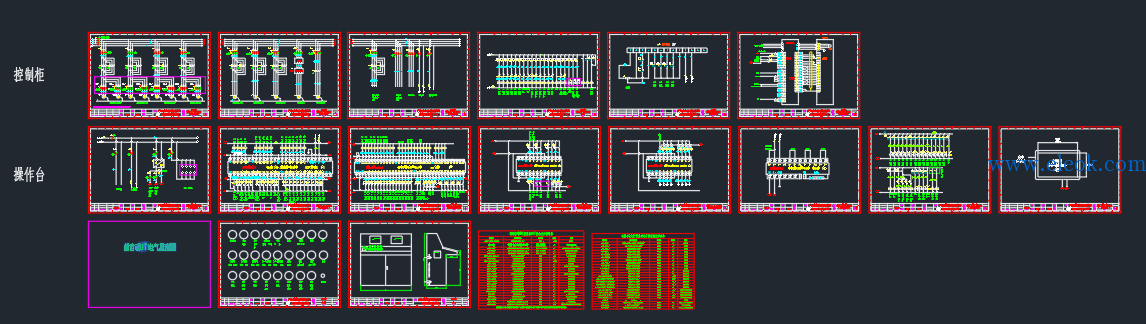

前自动UT电气原理图dwg格式:
前UT电气原理图.zip (593.64 KB, 售价: 5 E币)
plc程序: PLC前UT自动UT.zip (11.37 KB, 售价: 2 E币)
人机界面触摸屏: HMI前UT自动UT.zip (20.72 KB, 售价: 1 E币)

操作说明
  1、长时间断电检修后,再次上电时务必进入触摸屏的“参数设置”选项里检查各项参数,如果数据已经清零,必须请相关的电气技术人员进行设置。
  2、探管前,请在触摸屏里选择需要下降的探头,不论手动探管还是自动探管。
  3、运管小车把钢管送到辊道,旋转辊调整好焊缝后,这时可以切换到“自动探管”,按下“自动启动”按钮,小车前进,检测开关动作后,探头按顺序逐个下降;离开检测开关时,探头逐个复位。探头全部复位后,小车快速后退,回到原点后,这时自动探管过程结束。
  4、探管过程中,如果有其它情况,可以按下“自动暂停”按钮,这时小车停止,探头依然保持之前的动作;再次按下“自动启动”,可以继续之前的动作;如果按下“自动停止”按钮,则自动探管过程停止,这时必须切换到“手动探管”,以完成其它的动作。
  5、手动探管或者自动探管状态下,如果小车停在原点处不能前进,可以进入触摸屏里的“监控画面”,查看气缸是否全部复位。
1.png 2.png 3.png
