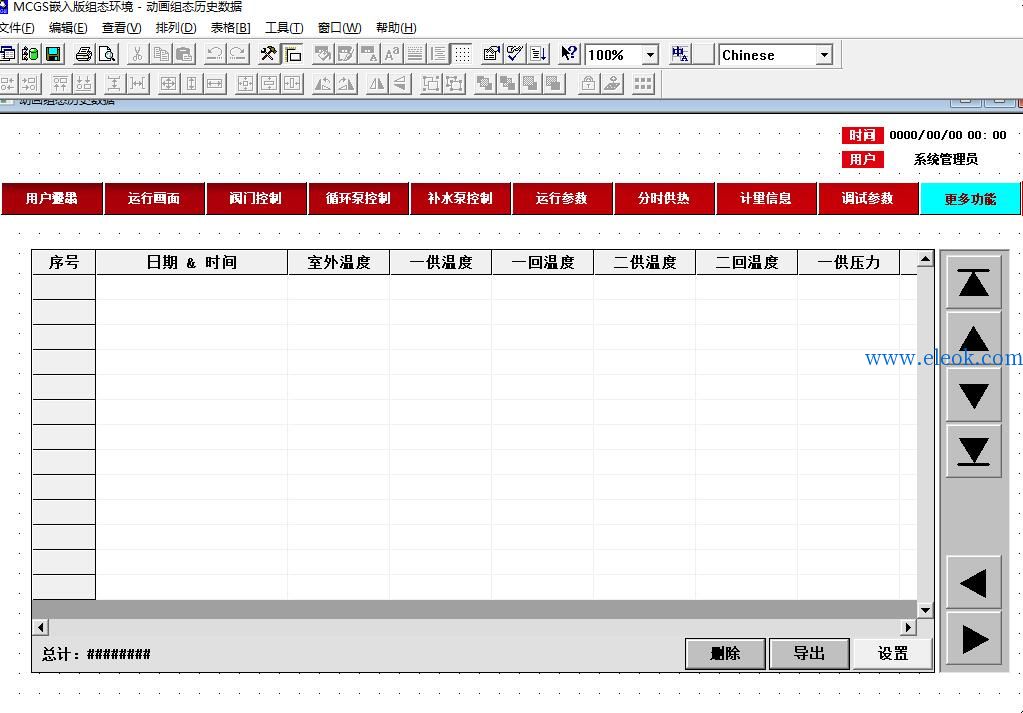

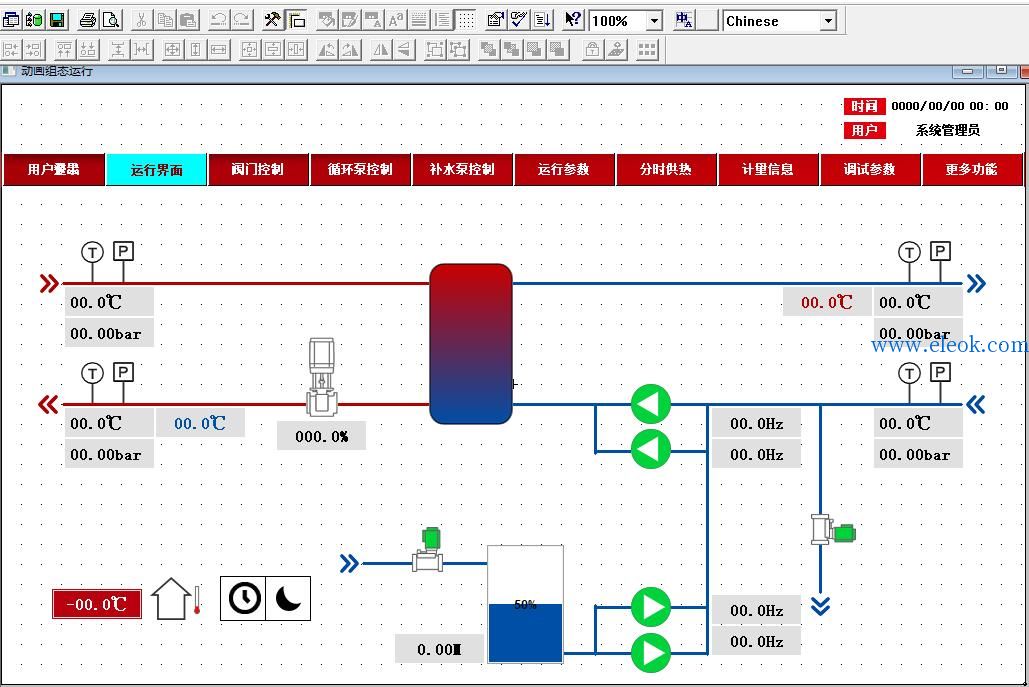

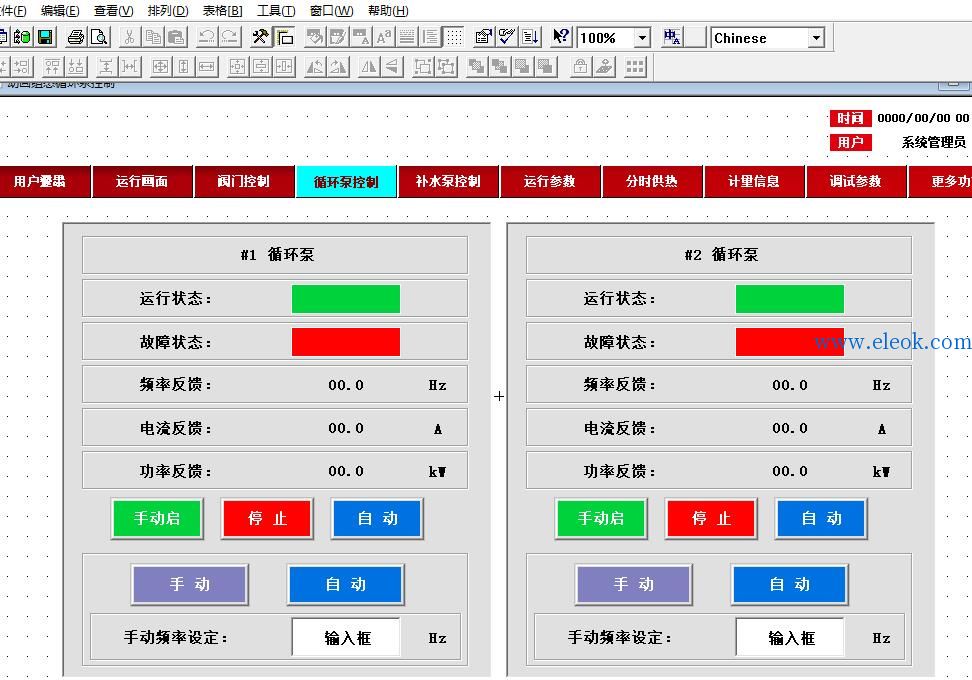

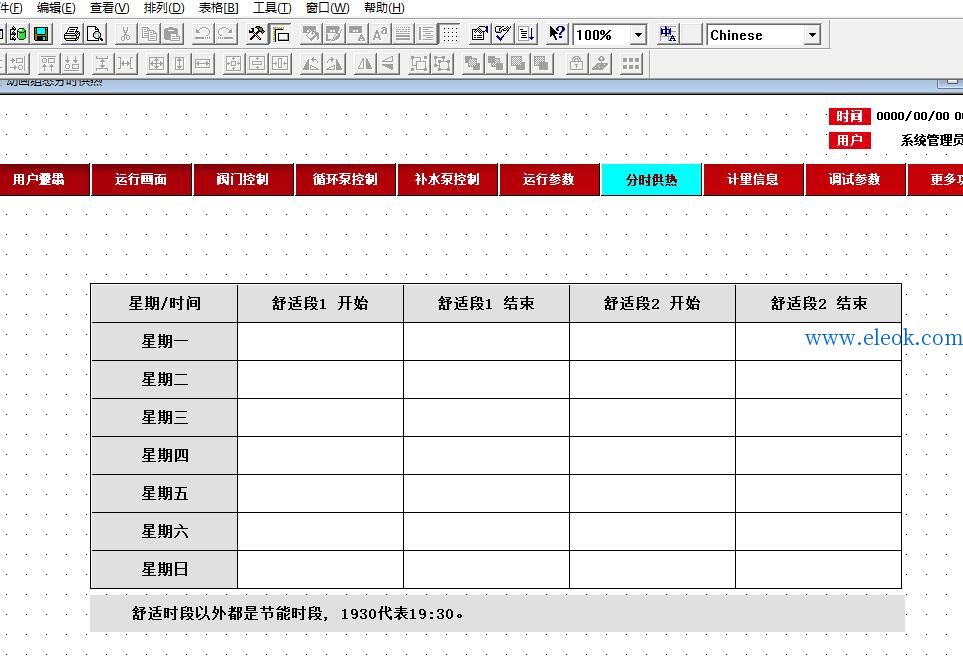

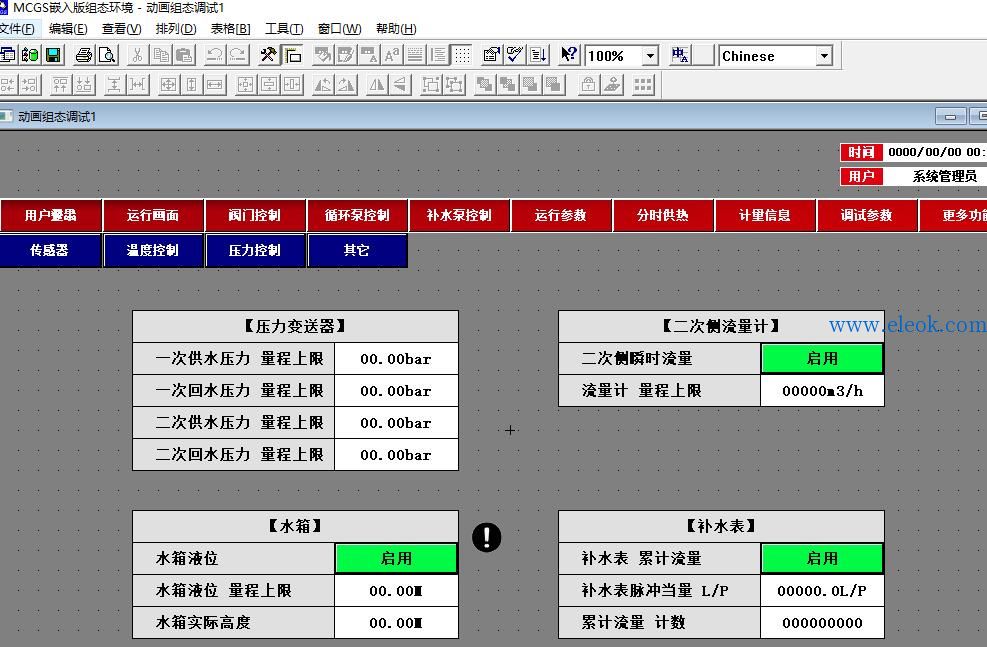

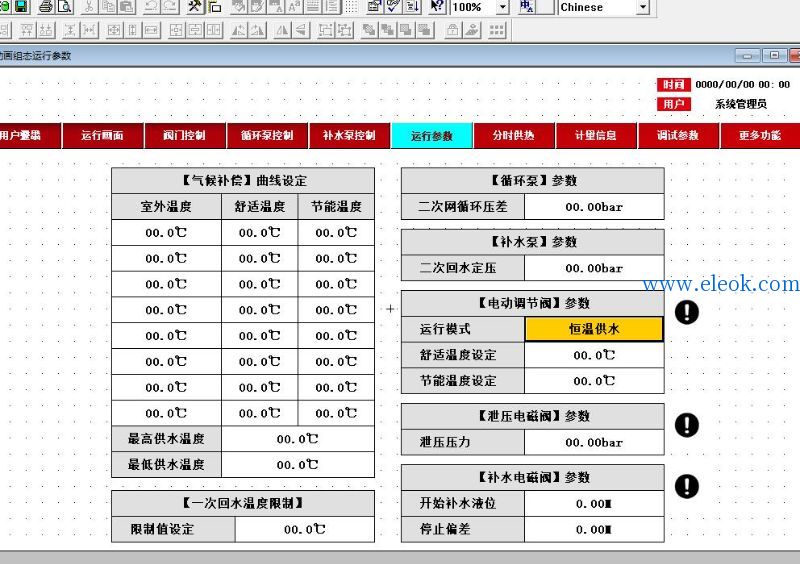

触摸屏采用昆仑通态MCGS，plc程序需要用用SAIA PG5编程软件打开。
换热站IO表.xlsx
(17.93 KB)
换热站PG5控制器程序.zip
(841.19 KB)
换热站触摸屏文件.zip
(214.95 KB, 售价: 10 E币)
变量名 变量类型 读写类型 寄存器地址 单位 备注1
cp_manual BIT R/W 2 循环泵手动/自动,1=手动
cp_cp1_remote BIT R 3 #1循环泵远程状态,1=远程，0=就地
cp_cp1_status BIT R 4 #1循环泵运行状态,1=运行
cp_cp1_alarm BIT R 5 #1循环泵故障状态，1=故障
cp_cp1_manual BIT R/W 6 #1循环泵启停按钮，1=启停
cp_cp1_ctrl BIT R 8 #1循环泵实际输出启停信号，1=输出启停信号
cp_cp2_remote BIT R 9 #2循环泵远程状态,1=远程，0=就地
cp_cp2_status BIT R 10 #2循环泵运行状态,1=运行
cp_cp2_alarm BIT R 11 #2循环泵故障状态，1=故障
cp_cp2_manual BIT R/W 12 #2循环泵启停按钮，1=启停
cp_cp2_ctrl BIT R 14 #2循环泵实际输出启停信号，1=输出启停信号
mp_manual BIT R/W 16 补水泵手动/自动,1=手动
mp_mp1_remote BIT R 17 #1补水泵远程状态,1=远程，0=就地
mp_mp1_status BIT R 18 #1补水泵运行状态,1=运行
mp_mp1_alarm BIT R 19 #1补水泵故障状态，1=故障
mp_mp1_manual BIT R/W 20 #1补水泵启停按钮，1=启停
mp_mp1_ctrl BIT R 22 #1补水泵实际输出启停信号，1=输出启停信号
mp_mp2_remote BIT R 23 #1补水泵远程状态,1=远程，0=就地
mp_mp2_status BIT R 24 #1补水泵运行状态,1=运行
mp_mp2_alarm BIT R 25 #1补水泵故障状态，1=故障
mp_mp2_manual BIT R/W 26 #1补水泵启停按钮，1=启停
mp_mp2_ctrl BIT R 28 #1补水泵实际输出启停信号，1=输出启停信号
valve_manual BIT R/W 34 电调阀手动/自动,1=手动
alarm_t2h BIT R 38 报警-一次回水温度高，1=报警产生
alarm_t3h BIT R 39 报警-二次供水温度高，1=报警产生，报警产生时电调阀关闭
alarm_p3h BIT R 40 报警-二次供水压力高，1=报警产生，报警产生时循环泵关闭
alarm_p4l BIT R 41 报警-二次回水压力低，1=报警产生，报警产生时循环泵关闭
alarm_levell BIT R 42 报警-水箱液位低，1=报警产生，报警产生时补水泵关闭
alarm_batteryl BIT R 43 报警-控制池电池电压低，1=报警产生

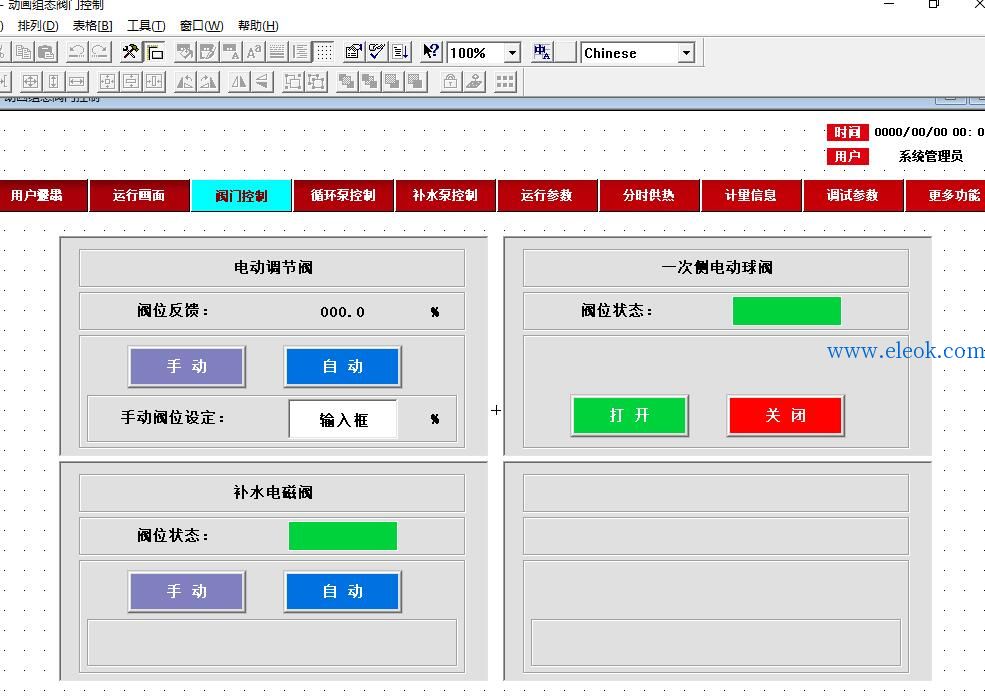

tank_mv_manual BIT R/W 63 补水阀手动/自动,1=手动
tank_mv_man_ctrl BIT R/W 64 补水阀手动操作，1=开启
tank_mv_ctrl BIT R 65 补水阀实际输出信号，可做阀位状态，1=开启
ball_remote BIT R 66 电动球阀远程状态
ball_status_on BIT R 67 电动球阀开到位
ball_status_off BIT R 68 电动球阀关到位
ball_man_ctrl BIT R/W 69 电动球阀控制，0=关，1=开
tem_tout_tem INT16 R 1 0.1℃ 室外温度实测值
tem_t1_tem INT16 R 2 0.1℃ 一次供水温度
tem_t2_tem INT16 R 3 0.1℃ 一次回水温度
tem_t3_tem INT16 R 4 0.1℃ 二次供水温度
tem_t4_tem INT16 R 5 0.1℃ 二次回水温度
pre_p1_pre INT16 R 6 0.01bar 一次供水压力
pre_p2_pre INT16 R 7 0.01bar 一次回水压力
pre_p3_pre INT16 R 8 0.01bar 二次供水压力
pre_p4_pre INT16 R 9 0.01bar 二次回水压力
valve_fdback1 INT16 R 34 0.10% 电调阀阀位反馈

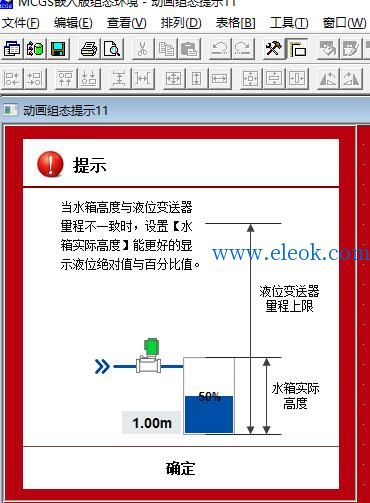

tank_level INT16 R 36 0.01M 水箱液位
cp_dpset INT16 R/W 43 0.01bar 循环泵运行压差设定值
cp_man_ctrlout INT16 R/W 58 0.10% 循环泵手动给定频率
cp_cp1_fre INT16 R 60 0.1Hz #1循环泵频率反馈
cp_cp1_current INT16 R 61 0.01A #1循环泵电流反馈
cp_cp2_fre INT16 R 63 0.1Hz #2循环泵频率反馈
cp_cp2_current INT16 R 64 0.01A #2循环泵电流反馈
mp_pset INT16 R/W 66 0.01bar 补水泵定压设定值
mp_man_ctrlout INT16 R/W 67 0.10% 补水泵手动给定频率
mp_mp1_fre INT16 R 94 0.1Hz #1补水泵频率反馈
mp_mp1_current INT16 R 95 0.01A #1补水泵电流反馈
mp_mp2_fre INT16 R 97 0.1Hz #2补水泵频率反馈
mp_mp2_current INT16 R 98 0.01A #2补水泵电流反馈
valve_tset INT16 R/W 185 0.1℃ 二次供水温度设定值
valve_tcal INT16 R 187 0.1℃ 二次供水温度计算值
valve_man_ctrlout INT16 R/W 202 0.10% 电调阀手动给定

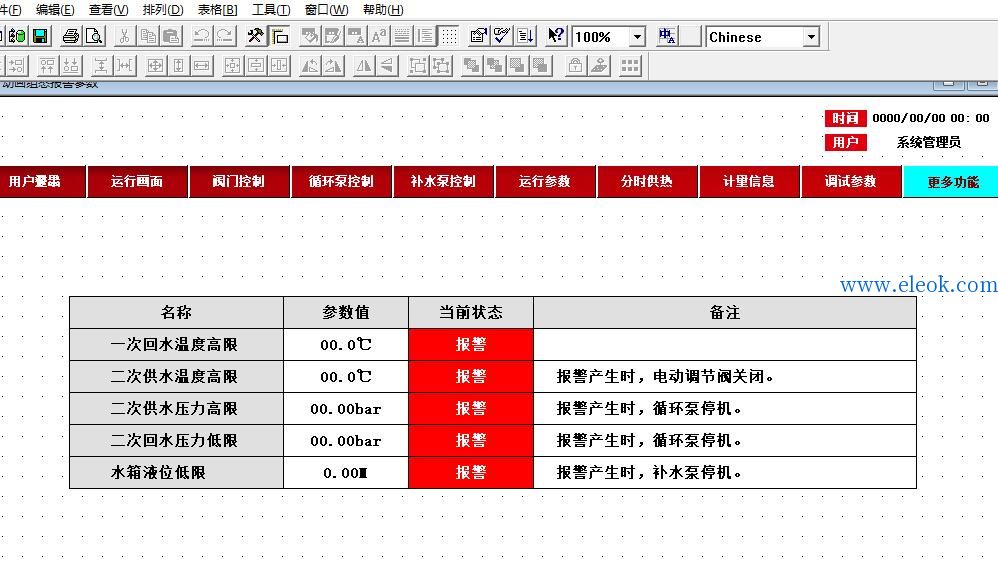

alarm_t2hset INT16 R/W 204 0.1℃ 报警-一次回水温度高设定限值
alarm_t3hset INT16 R/W 205 0.1℃ 报警-二次供水温度高设定限值
alarm_p3hset INT16 R/W 206 0.01bar 报警-二次供水压力高设定限值
alarm_p4lset INT16 R/W 207 0.01bar 报警-二次回水压力低设定限值
alarm_levellset INT16 R/W 208 0.01M 报警-水箱液位低设定限值
clock_ECLyear INT16 R 209 PLC时钟-年
clock_ECLmonth INT16 R 210 PLC时钟-月
clock_ECLday INT16 R 211 PLC时钟-日
clock_ECLhour INT16 R 212 PLC时钟-时
clock_ECLminute INT16 R 213 PLC时钟-分

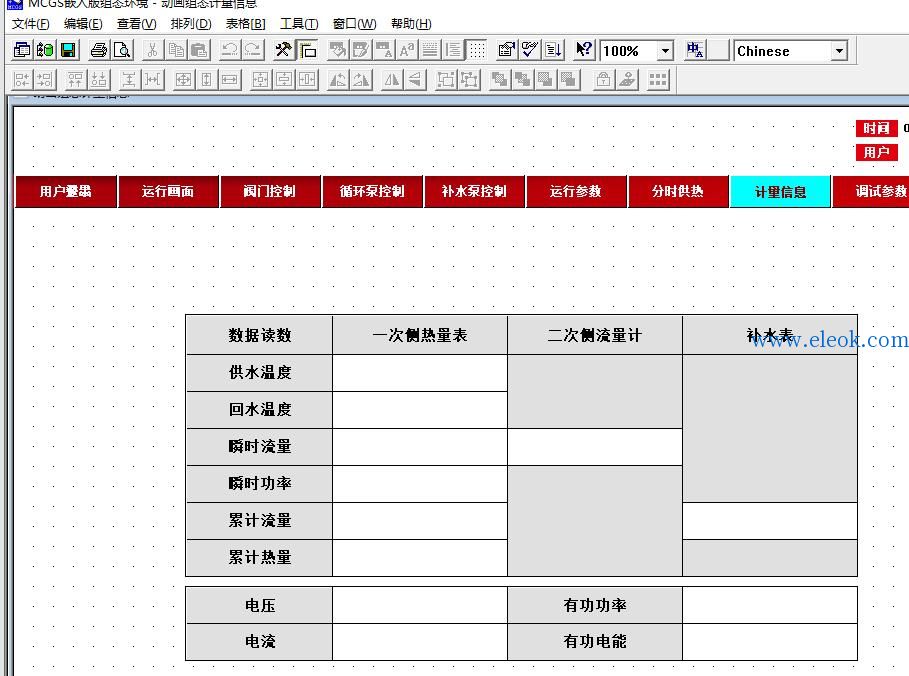

meter_sec_flow INT16 R 214 0.1m³/h 二次侧瞬时流量

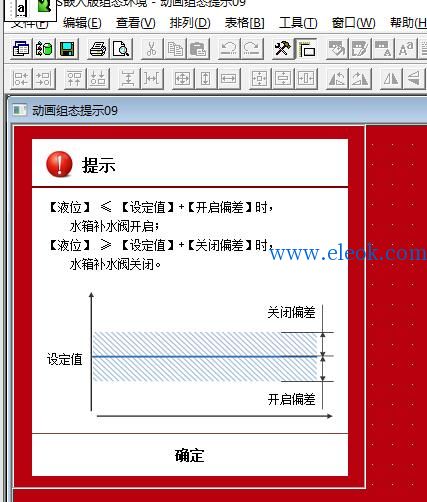

tank_mv_levelset INT16 R/W 226 0.01M 补水电磁阀-液位设定值
tank_mv_off_diff INT16 R/W 228 0.01M 补水电磁阀-液位设定值关闭偏差
cp_cp1_start INT16 R/W 230 #1循环泵启停，0=自动，1=停止，2=手动启动
cp_cp2_start INT16 R/W 231 #2循环泵启停，0=自动，1=停止，2=手动启动
mp_mp1_start INT16 R/W 232 #1补水泵启停，0=自动，1=停止，2=手动启动
mp_mp2_start INT16 R/W 233 #2补水泵启停，0=自动，1=停止，2=手动启动
meter_pri_flowT INT32 R 1007 0.1℃ 一次侧热量表供水温度
meter_pri_returnT INT32 R 1009 0.1℃ 一次侧热量表回水温度
meter_pri_flow INT32 R 1011 0.1m³/h 一次侧热量表瞬时流量
meter_pri_power INT32 R 1013 0.1kW 一次侧热量表累计流量
meter_pri_volume INT32 R 1015 0.1m³ 一次侧热量表瞬时功率
meter_pri_energy INT32 R 1017 0.1Gj 一次侧热量表累计热量
meter_refill_volume INT32 R 1019 0.1m³ 补水测水表累计流量
power_voltageA INT32 R 1023 0.1V 电能表电压
power_currentA INT32 R 1029 0.1A 电能表电流
power_powerP INT32 R 1035 0.1kW 电能表有功功率
power_energyP INT32 R 1039 0.1kWh 电能表有功电能
变量名 数据类型 读/写 数据地址 转换系数 备注

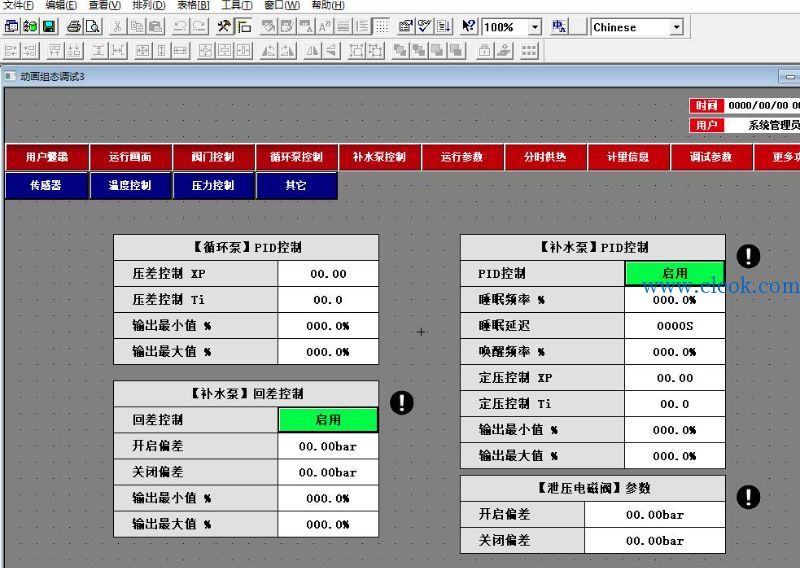

cp_pfactor INT16 R/W 40047 0.01 循环泵PID比例带，为比例系数的倒数，无单位
cp_ifactor INT16 R/W 40048 0.1 循环泵PID积分时间，单位S

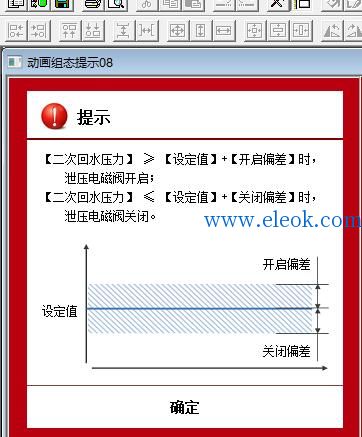

mp_dp_on_diff INT16 R/W 40071 0.01 补水泵回差控制开偏差，单位bar
mp_dp_off_diff INT16 R/W 40072 0.01 补水泵回差控制关偏差，单位bar

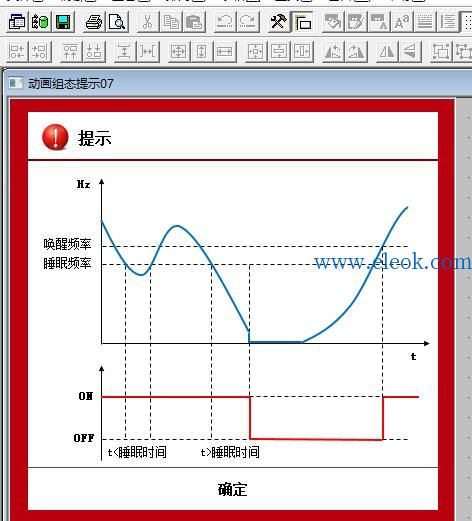

mp_pid_slevel INT16 R/W 40074 0.1 补水泵PID睡眠频率，单位%
mp_pid_stime INT16 R/W 40075 0.1 补水泵PID睡眠时间，单位S
mp_pid_wlevel INT16 R/W 40076 0.1 补水泵PID唤醒频率，单位%
mp_pid_pfactor INT16 R/W 40083 0.01 补水泵PID比例带，为比例系数的倒数，无单位
mp_pid_ifactor INT16 R/W 40084 0.1 补水泵PID积分时间，单位S
valve_pfactor INT16 R/W 40191 0.01 调节阀PID比例带，为比例系数的倒数，无单位
valve_ifactor INT16 R/W 40192 0.1 调节阀PID积分时间，单位S
