TIA Portal 的基本过程库以及 WinCC V7 的基本过程库 Basic Process Library.al14

[复制链接]
yixiantiancs 发表于 2019-4-7 16:43:39 | 显示全部楼层 |阅读模式

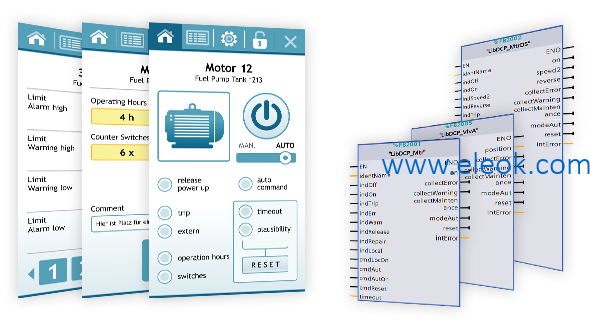

库中包含用于控制级别的 22 个 SCL 功能块以及用于可视化的面板。
设备制造商和系统集成商不断面临着挑战,他们需要创造出功能更强大的自动化解决方案,以更低的成本实现经济有效的管理。
与此同时,最终客户需要在不增加工程设计工作的情况下,提高过程稳定性和设备可用性。
解决方法是:标准化
TIA Portal
提供非常强大的系统平台,该平台经过试验及测试,可通过基本过程库进一步升级。
基本过程库经过测试,是针对 TIA Portal 的以设计为导向的库。用户可通过其高效处理各种自动化任务,大幅降低工程组态工作量,削减项目规划成本并缩短项目周期。

该库包含的工艺组件由以下元素组成:
  • 针对控制级别的基于结构化控制语言 (SCL) 的功能模块
  • 用于可视化级别的面板和图标,使用 Visual Basic 编写脚本(VB 脚本编写)
包含以下工艺组件:
  • 单向旋转电机 (LibBPL_Mtr)
  • 双向双速旋转电机 (LibBPL_MtrDS)
  • 可控制速度的电机 (LibBPL_MtrF)
  • 位置打开/关闭的阀门 (LibBPL_Vlv)
  • 控制阀 (LibBPL_VlvA)
  • 模拟量信号 (LibBPL_AnaRead)
  • 3 路模拟量信号的平均值 (LibBPL_AnaAvg)
  • PID 控制器 (LibBPL_CtrlPID)
  • 步进控制器 (LibBPL_CtrlStp)
  • 消息块 (LibBPL_Msg8)
  • 单元电路,可用于最多 8 个单元 (LibBPL_Aggr8)
  • 联锁块,可用于 8 路输入的 (LibBPL_Intlk8)

DEMO示例 109749508_DemoBPL_V1.1_TIA_Portal_V14_SP1_RTProfS7.zip (31.18 MB, 售价: 1 E币)
库文件 109749508_LibBPL_V1.1_TIA_Portal_V14_SP1_RTProfS7.zip (24.32 MB, 售价: 10 E币)

英文说明 109749508_BasicProcessLibrary_V1.1_en.pdf (6.5 MB, 售价: 1 E币)



xiaonaodaiv5 发表于 2022-3-12 22:06:56 | 显示全部楼层
BPL库有经典wincc程序不?楼主
