[工业通信] 欧姆龙CJ2M与AC7100EIP称重仪表EtherNet-IP总线通讯样例程序

[复制链接]
自控小生 发表于 2019-11-15 22:41:59 | 显示全部楼层 |阅读模式
厂商
厂商: 欧姆龙
Omron和称重仪表EtherNet-IP总线通讯的样例,工程中成功使用。
欧姆龙CJ2M与AC7100EIP仪表EtherNet-IP总线通讯样例程序.zip (76 KB, 售价: 5 E币)
压缩包内文件列表
├─1EIP_CJ2M
│  │  连接说明.docx
│  │
│  ├─1EIPPLC例程
│  │      1EIP_CONFIG.nvf
│  │      1EIP_PLC.bak
│  │      1EIP_PLC.cxp
│  │      1EIP_PLC.opt
│  │
│  ├─1EIP寄存器说明
│  │      EIP001地址空间说明.xls
│  │
│  └─AC_7100EIP_MT_eds
│          AC-7100EIP-MT.eds
│          AC-7100IP.ico
│
└─5EIP_CJ2M
    │  连接说明.docx
    │
    ├─5EIPPLC例程
    │      5EIP_CONFIG.nvf
    │      5EIP_PLC.bak
    │      5EIP_PLC.cxp
    │      5EIP_PLC.opt
    │
    ├─5EIP寄存器说明
    │      EIP005地址空间说明.xls
    │
    └─AC_7100EIP_MT_eds
            AC-7100EIP-MT.eds
            AC-7100IP.ico
附件内例程1连接说明
1、        OMRON PLC:CPU单元,CPU11-CJ2M
2、        Ethernet/IP单元:CW1J-EIP21
UNIT NO.设置为:2
NODE NO.设置为:21(十六进制,十进制33,即主机IP地址为:192.168.1.33)
3、        AC-7100EIP仪表设置为:
DHCP=0(手动配置)
IP地址:192.168.1.1
子网掩码:255.255.255.0
网关:192.168.1.1
附件内例程2连接说明
1、        OMRON PLC:CPU单元,CPU11-CJ2M
2、        Ethernet/IP单元:CW1J-EIP21
UNIT NO.设置为:2
NODE NO.设置为:21(十六进制,十进制33,即主机IP地址为:192.168.1.33)
3、        AC-7100EIP仪表设置为:
DHCP=0(手动配置)
IP地址:192.168.1.1,192.168.1.2,192.168.1.3,192.168.1.4,192.168.1.5
子网掩码:255.255.255.0
网关:192.168.1.1

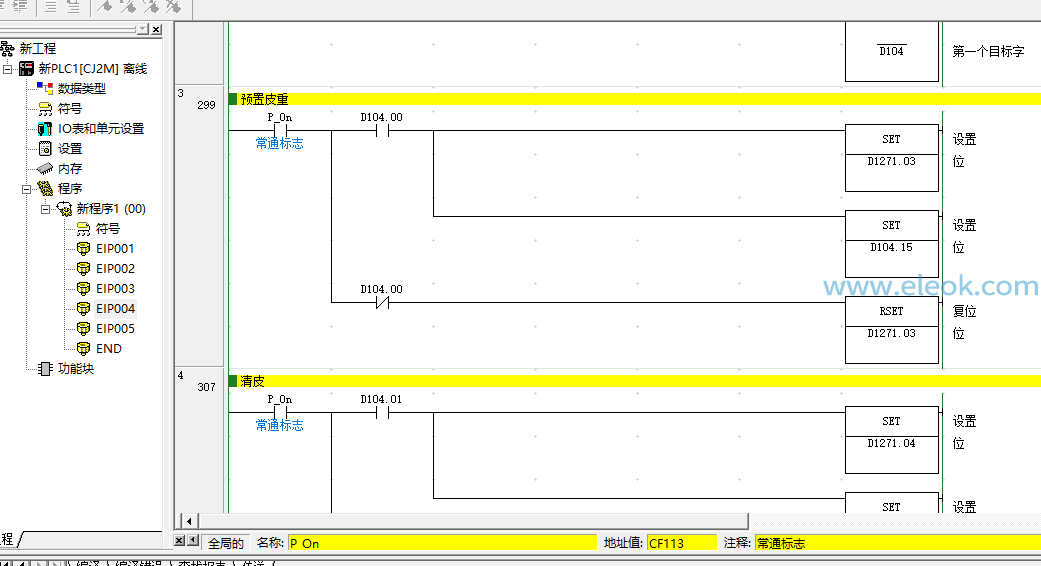

部分PLC程序截图
