发那科系统用海德汉光栅尺LC193F资料参数

[复制链接]

4

主题

6

帖子

0

积分

新手上路

Rank: 1

工控币
0
发表于 2019-12-12 14:37:50 | 显示全部楼层 |阅读模式
本人从事海德汉产品多年,熟悉各种光栅尺编码器参数安装和维修。现在分享比较常用海德汉光栅尺LC193F 的参数(840mm长度为例子)
目前这种LC193F是要退市的状态,海德汉新推出的升级型号LC195F 完全兼容LC193F,读数头出线方式都是圆头替换后不用跟换适配电缆、LC195F不带增量信号,因为发那科系统也不用增量信号,电压适用范围变大了原来LC193F电压范围是3.6-5.25v,LC195F电压范围是3.6-14v
分辨率LC193F是固定的50nm,LC195F输出有2种分辨率一种是50nm一种是12.5nm,光栅尺会根据系统串口自动识别分辨率。最后一点是LC193F
是单层密封条防护、LC195F是双层密封条防护

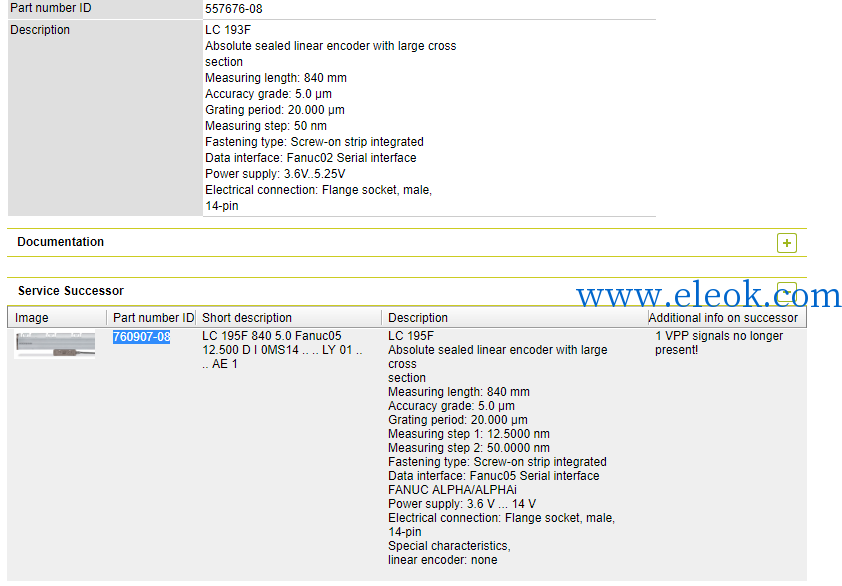

Part number ID
557676-08
Description
LC 193F
Absolute sealed linear encoder with large cross
section
Measuring length:        840 mm
Accuracy grade: 5.0 μm
Grating period: 20.000 μm
Measuring step: 50 nm
Fastening type: Screw-on strip integrated
Data interface: Fanuc02 Serial interface
Power supply:        3.6V..5.25V
Electrical connection:        Flange socket, male,
760907-08LC 195F        840 5.0 Fanuc05 12.500 D I 0MS14 .. .. LY 01 .. .. AE 1LC 195F
Absolute sealed linear encoder with large cross
section
Measuring length:        840 mm
Accuracy grade: 5.0 μm
Grating period: 20.000 μm
Measuring step 1:        12.5000 nm
Measuring step 2:        50.0000 nm
Fastening type: Screw-on strip integrated
Data interface: Fanuc05 Serial interface
FANUC ALPHA/ALPHAi
Power supply:        3.6 V ... 14 V
Electrical connection:        Flange socket, male,
14-pin
Special characteristics,
linear encoder: none
1 VPP signals no longer present!
