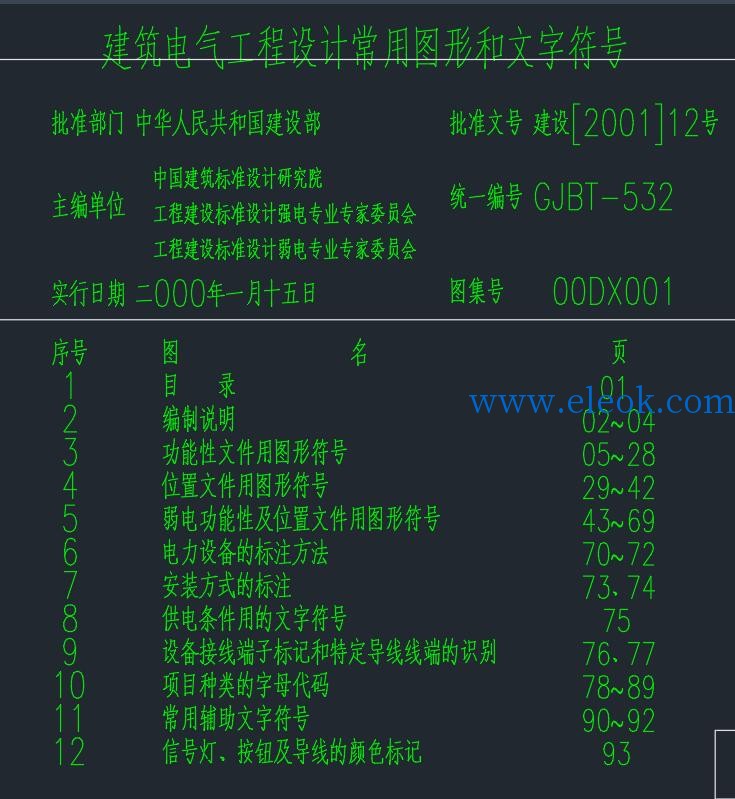

[工程制图] 建筑电气工程设计常用图形和文字符号 CAD格式图纸

[复制链接]

50

主题

55

帖子

101

积分

初级会员

Rank: 2

工控币
101
发表于 2020-1-16 16:32:23 | 显示全部楼层 |阅读模式
厂商
厂商: 其他
本帖最后由 seasky 于 2020-1-16 16:35 编辑

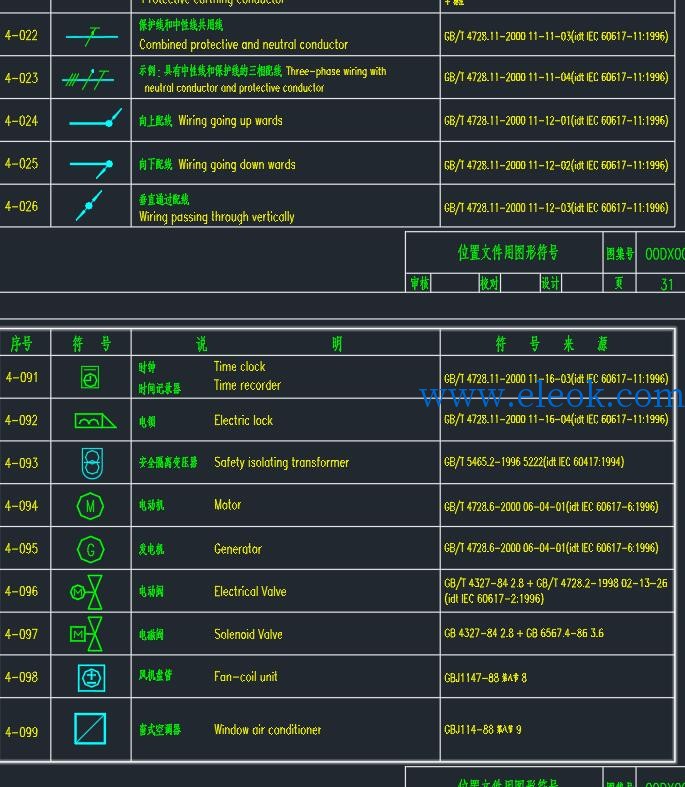

本图集按照我国工业与民用建筑电气技术用文件的编制需要,依据最新颁布的国家标准、IEC标准,编制了工程设计中常用的功能性文件、位置文件的图形和文字符号:电力设备的标注;安装方式的标注;提出供电条件的文字符号:设备接线端子标记和特定导线线端的识别;项目种类的字母代码:常用辅助文字符号:信号灯、按钮及导线的颜色标记等内容,供编制、阅读、实施工业与民用建筑电气工程技术文件时使用。

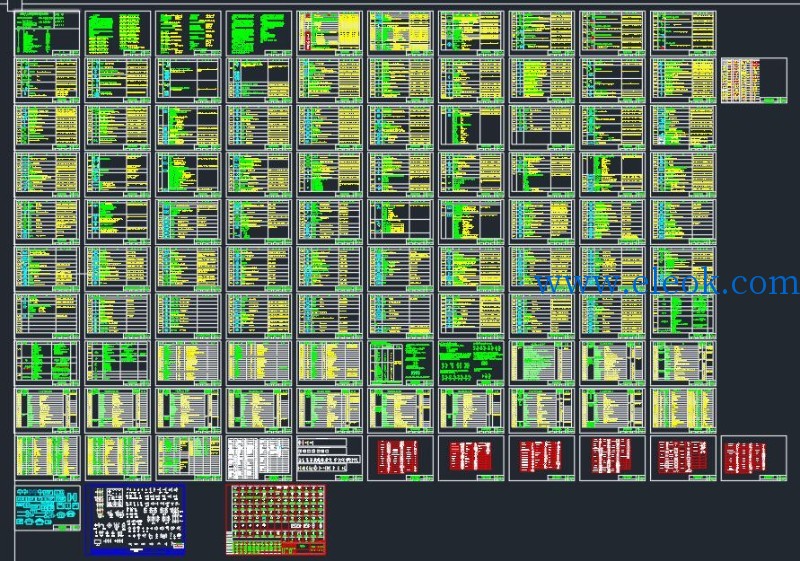

电气符号库下载(最全图集).rar  [预览压缩包] (877.42 KB, 售价: 2 工控币)
