[DCS] DCS系统软硬件结构和组态方法 控制仪表与计算机控制装置设计

[复制链接]

5966

主题

6903

帖子

251

积分

初级会员

Rank: 2

工控币
251
发表于 2020-3-18 23:30:24 | 显示全部楼层 |阅读模式
厂商
厂商: 其他
一、实验目的:
1、 了解和熟悉DCS系统的构成原理。
2、 了解和熟悉DCS系统硬件结构和组态方法。
3、 了解和熟悉DCS系统软件构成和组态方法
二、实验设备:
SUPCON JX-300X DCS 装置一套、EFPT过程控制实验装置
三、实验内容:
1、 新建工程:指定工程路径和工程名。
2、 设置控制站(主机设置)
(1)    定义主控卡
(2)    定义操作站(工程师站)。
3、 I/O设置
(1)    数据转发卡设置。
(2)    I/O卡件设置(卡件类型、冗余、地址)。
(3)    I/O点设置
a 定义位号,设置地址。
b 设置量程、工程单位、报警权限、信号类型及配电。

五、操作站画面

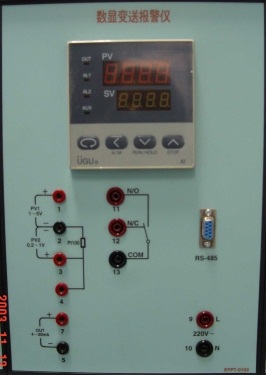

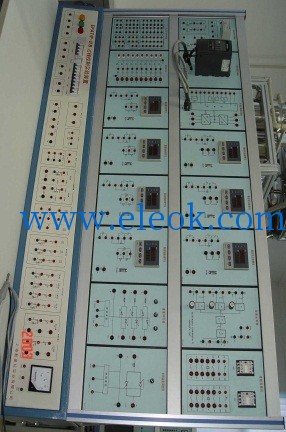

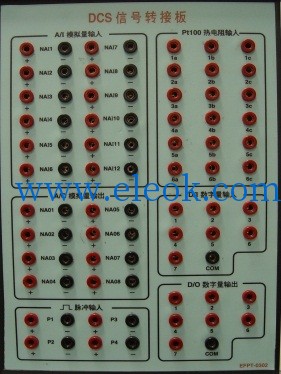

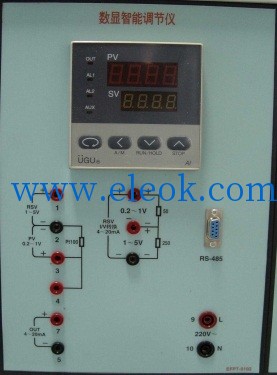

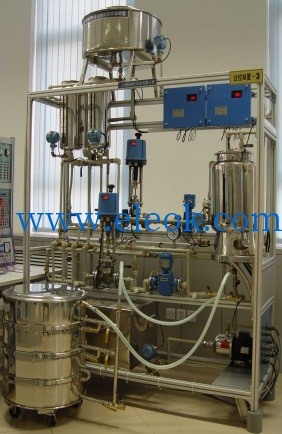

29.001.jpg 29.002.jpg
29.003.jpg 29.004.jpg 29.005.jpg
  • 试验总结与心得.
通过本次实验,学到了很多的东西,掌握了DCS软件组态的方法,设计调试步骤及应该注意的问题,以后工作上遇到困难用这样通过看相关文献和上网查资料的探索办法也会很有用,在实验中仍有一些问题还需要进一步的学习。总的来说,与真正的实践相近了,收获还是很大的。


四、实验线路:
DCS信号通道接线关系表:

控制站DCS模块配置表


模块名称


性能


型号


主控卡

IP地址


数据模块地址


IO

模块地址


可用的IO通道地址


DCS信号

转接板端子号


主控制卡


CPU


SP243X


128.128.1.2



主控制卡*


CPU(冗余配置)


SP243X



数据转发卡


SP233


00



数据转发卡*


冗余配置


SP233



电流信号输入卡


4路输入

(4~20mA)


SP313


00


02,03


NAI3,NAI4


电流信号输入卡


4路输入

(4~20mA)


SP313


01


00,01,02,03


NAI5,NAI6,

NAI7,NAI8


电流信号输入卡


4路输入

(4~20mA)


SP313


02


00,01,02,03


NAI9,NAI10,

NAI11,NAI12


电流信号输入卡*


4路输入

(4~20mA)

(冗余配置)


SP313



热阻信号输入卡


2路输入(Pt100)


SP316


04



热阻信号输入卡


2路输入(Pt100)


SP316


05


00,01


Pt-3,PT-4


热阻信号输入卡


2路输入(Pt100)


SP316


06


00,01


Pt-5,Pt-6


热阻信号输入卡*


2路输入(Pt100)

(冗余配置)


SP316



脉冲量输入卡


4路输入,最高响应频率10KHz


SP335


08


03


P4


模拟量输出卡


4路输出

(4~20mA)


SP322


09


03


NAO4


模拟量输出卡


4路输出

(4~20mA)


SP322


10


00,01,02,03


NAO5,NAO6,

NAO7,NAO8


模拟量输出卡*


4路输出

(4~20mA)

(冗余配置)


SP322



触点型开关量输入卡


7路输入


SP363


12


03,04,05,06


DI4,DI5,

DI6,DI7


继电器开关量输出卡


7路输出


SP364


13


01,02,03,04,05,06


DO2,DO3,

DO4,DO5,

DO6,DO7


RS-232/RS-485通信接口卡


带MODBUS、

HOST LINK协议驱动程序


SP244


14



控制站DCS模块配置表


模块名称


性能


型号


主控卡

IP地址


数据模块地址


IO

模块地址


可用的IO通道地址


DCS信号

转接板端子号


电源指示卡


SP221



主控制卡


CPU


SP243X


128.128.1.4



数据转发卡


SP233


00



卡件挡板


SP000



电流信号输入卡


4路输入

(4~20mA)


SP313


00


02,03


NAI3,NAI4


电流信号输入卡


4路输入

(4~20mA)


SP313


01


00,01,02,03


NAI5,NAI6,

NAI7,NAI8


电流信号输入卡


4路输入

(4~20mA)


SP313


02


00,01,02,03


NAI9,NAI10,

NAI11,NAI12


卡件挡板


SP000



热阻信号输入卡


2路输入(Pt100)


SP316


04



热阻信号输入卡


2路输入(Pt100)


SP316


05


00,01


Pt-3,PT-4


热阻信号输入卡


2路输入(Pt100)


SP316


06


00,01


Pt-5,Pt-6


卡件挡板


SP000



脉冲量输入卡


4路输入,最高响应频率10KHz


SP335


08


03


P4


模拟量输出卡


4路输出

(4~20mA)


SP322


09


03


NAO4


模拟量输出卡


4路输出

(4~20mA)


SP322


10


00,01,02,03


NAO5,NAO6,

NAO7,NAO8


卡件挡板


SP000



触点型开关量输入卡


7路输入


SP363


12


03,04,05,06


DI4,DI5,

DI6,DI7


继电器开关量输出卡


7路输出


SP364


13


01,02,03,04,05,06


DO2,DO3,

DO4,DO5,

DO6,DO7


卡件挡板


SP000



卡件挡板


SP000
