[工业通信] Modbus RTU TCP UDP Master 主站(Client)测试程序

[复制链接]
blockke 发表于 2020-10-13 17:40:06 | 显示全部楼层 |阅读模式

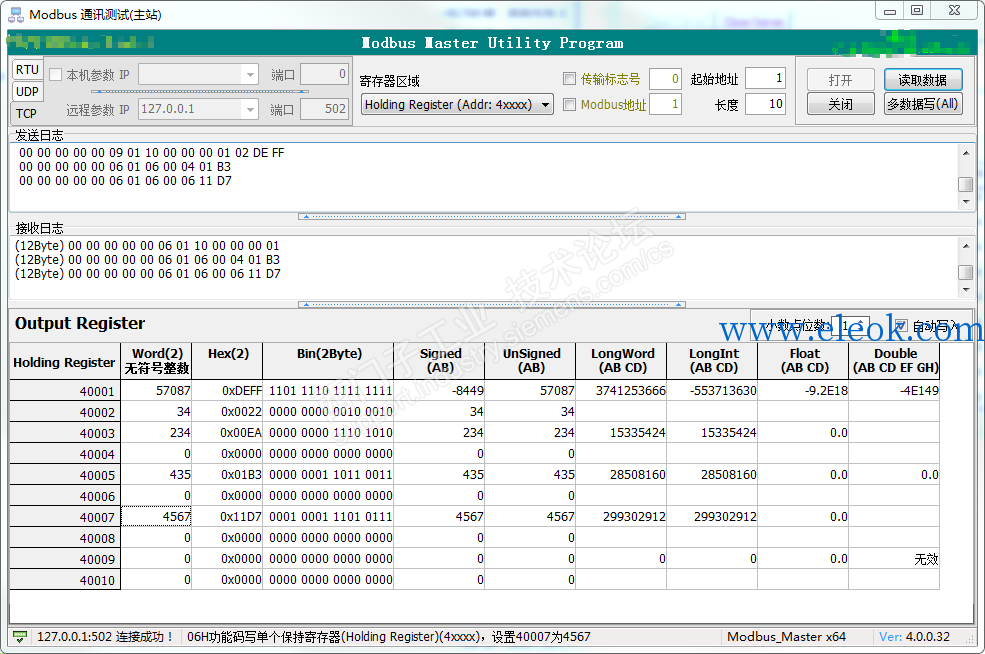

Modbus 主站测试软件
这是一个小巧的Modbus Master测试工具.是现场通讯测试的最佳助手。适合运行在任何Windows平台下。绿色软件,无需任何运行库。

Modbus RTU、TCP、UDP 三合一的测试工具

1.  选定连接方式为串口RTU、TCP、UDP

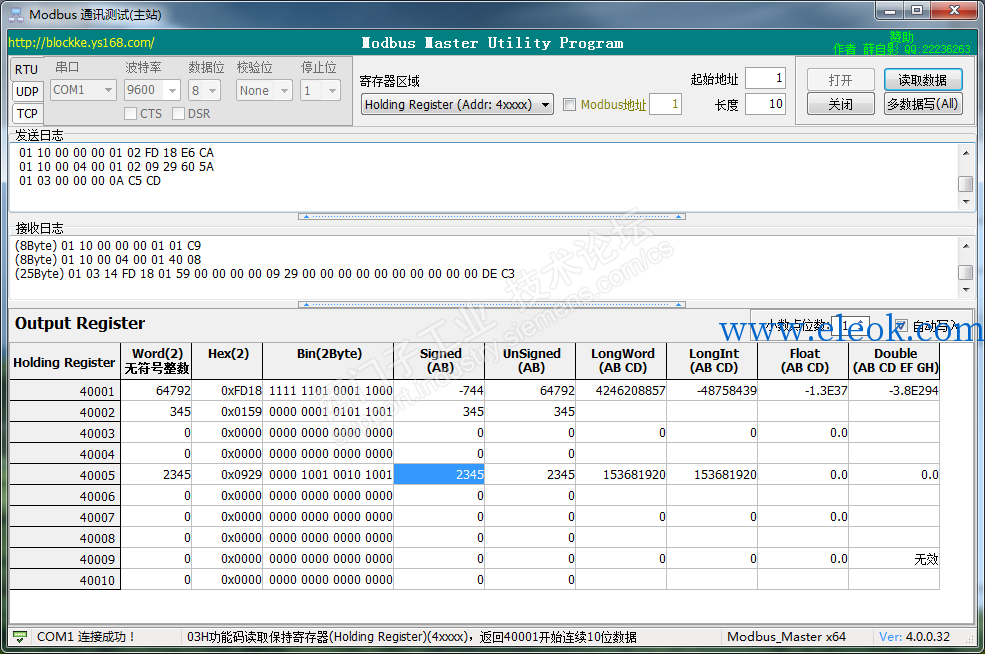

2.  如果是串口RTU:设定串口RTU客户端串口及参数,点击打开,可选择不同的寄存器进行读写操作。

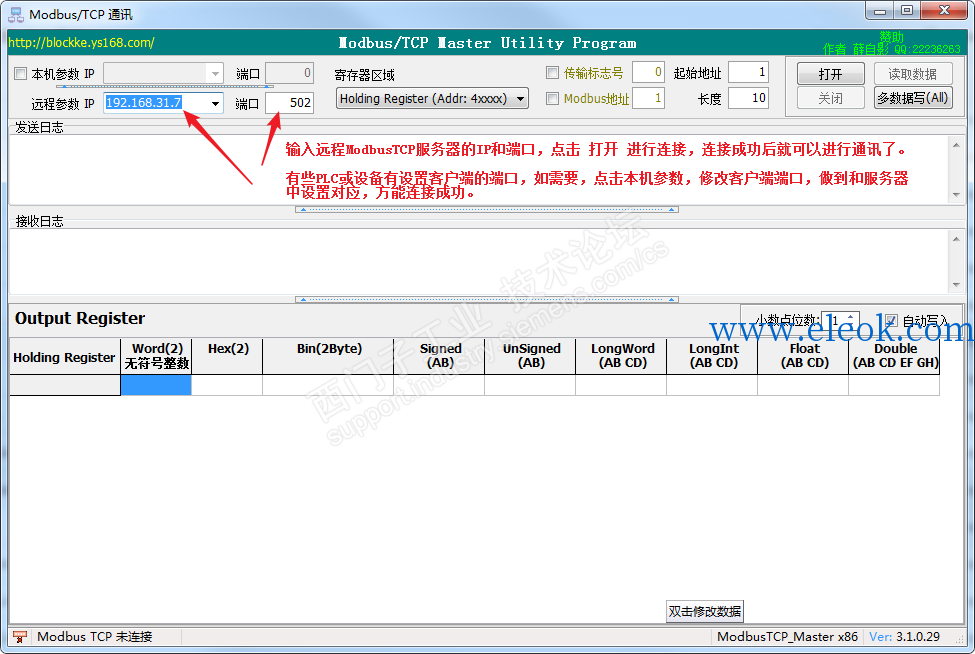

                如果是TCP、UDP:设定客户端IP和端口(默认502),点击连接,连接成功后,可选择不同的寄存器进行读写操作。

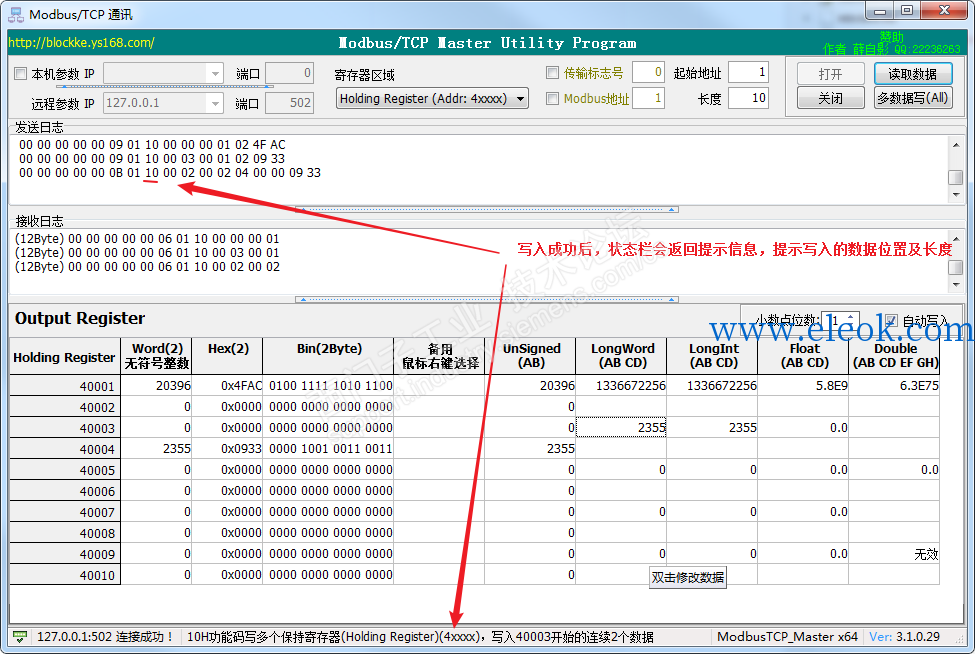

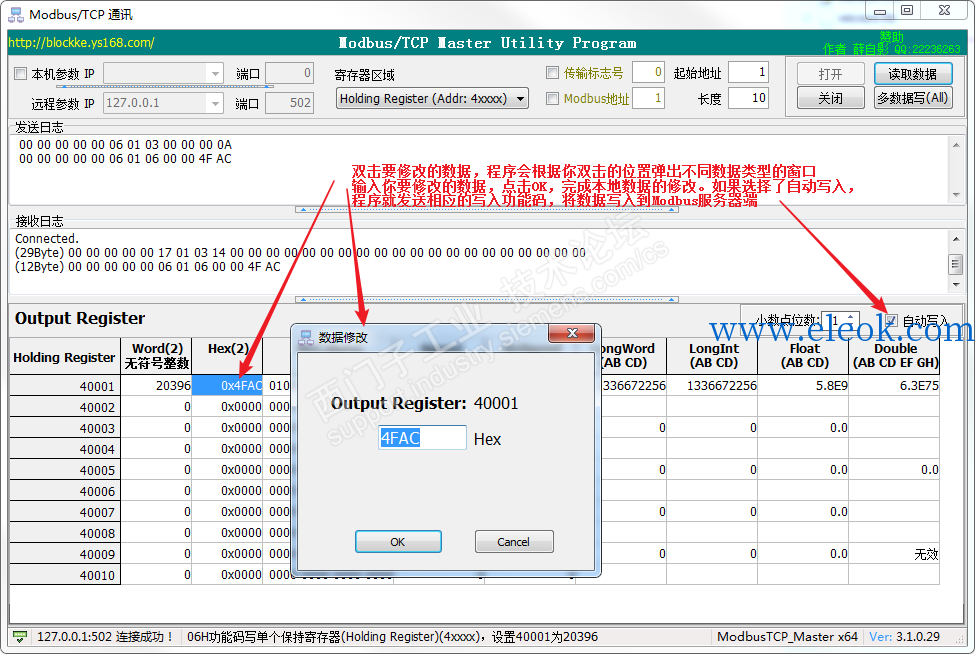

2.  该软件作为Modbus 主站(即Mdobus 客户端)使用,可以读取线圈寄存器(Output Coil)、离散输入寄存器(Input Relay)、保持寄存器(Holding Register)、输入寄存器(Input Register)的数据,同时可以写入线圈寄存器(Output Coil)、保持寄存器(Holding Register)数据;数据可以按格式格式进行显示,为测试工作带来便利。

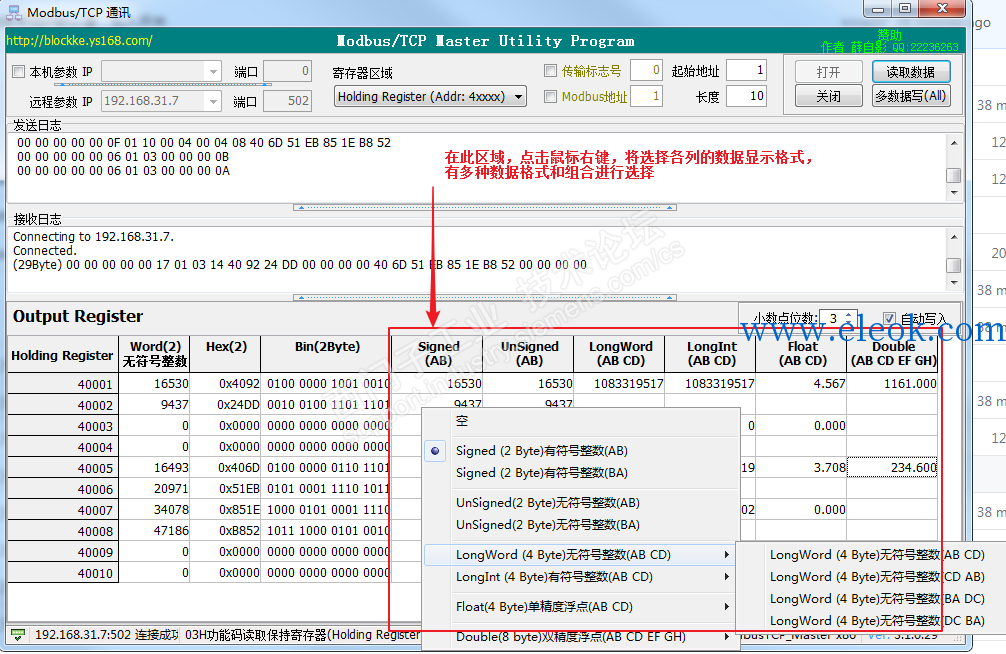

各种数据换位格式,可选择以下显示方式
    - 1: Signed (2 Byte)有符号整数(AB)*
    - 2: Signed (2 Byte)有符号整数(BA)
    - 3: UnSigned(2 Byte)无符号整数(AB)*
    - 4: UnSigned(2 Byte)无符号整数(BA)
    - 5: LongWord (4 Byte)无符号整数(AB CD)*
    - 6: LongWord (4 Byte)无符号整数(CD AB)
    - 7: LongWord (4 Byte)无符号整数(BA DC)
    - 8: LongWord (4 Byte)无符号整数(DC BA)
    - 9: LongInt (4 Byte)有符号整数(AB CD)*
    - 10: LongInt (4 Byte)有符号整数(CD AB)
    - 11: LongInt (4 Byte)有符号整数(BA DC)
    - 12: LongInt (4 Byte)有符号整数(DC BA)
    - 13: Float(4 Byte)单精度浮点(AB CD)*
    - 14: Float(4 Byte)单精度浮点(CD AB)
    - 15: Float(4 Byte)单精度浮点(BA DC)
    - 16: Float(4 Byte)单精度浮点(DC BA)
    - 17: Double(8 byte)双精度浮点(AB CD EF GH)*
    - 18: Double(8 byte)双精度浮点(GH EF CD AB)
    - 19: Double(8 byte)双精度浮点(BA DC FE HG)
    - 20: Double(8 byte)双精度浮点(HG FE DC BA)

支持以下功能码读取数据
  - 01H--读取线圈寄存器(Output Coil),位操作,可读单个或者多个
  - 02H--读取离散输入寄存器(Input Relay),位操作,可读单个或多个
  - 03H--读保持寄存器(Holding Register),字节指令操作,可读单个或者多个
  - 04H--读取输入寄存器(Input Register),字节指令操作,可读单个或者多个
  - 05H-写单个线圈寄存器(Output Coil),位操作,只能写一个
  - 06H--写单个保持寄存器(Holding Register),字节指令操作,只能写一个
  - 0FH--写多个线圈寄存器(Output Coil),字节指令操作,可写多个
  - 10H--写多个保持寄存器(Holding Register),字节指令操作,可写多个














mjk007 发表于 2020-10-27 16:25:39 | 显示全部楼层
感谢分享
z9527 发表于 2020-11-13 21:58:31 | 显示全部楼层
感谢分享
lqmjy520 发表于 2020-11-21 08:33:57 | 显示全部楼层
楼主好人,感谢分享:handshake
as雪狼王 发表于 2021-1-20 09:21:24 | 显示全部楼层

感谢分享
as雪狼王 发表于 2021-1-20 09:24:24 | 显示全部楼层

感谢分享
panjijun1986 发表于 2021-1-22 16:54:46 | 显示全部楼层
有机会试试去,好像可以同时显示不同数据类型的结果,这倒是挺方便
zaq3609 发表于 2022-4-1 20:32:24 | 显示全部楼层


感谢分享
raon0414 发表于 2022-6-16 16:28:37 | 显示全部楼层
感谢分享
siscon 发表于 2023-1-3 18:01:56 | 显示全部楼层
感谢分享
