SIMATIC NET与S7-200 SMART 集成以太网口OPC 通信（TIA平台）

SIMATIC NET与S7-200 SMART 集成以太网口OPC 通信（TIA平台）

硬件：
①S7-200 SMART
②PC 机 ( 集成以太网卡)
软件：
① STEP 7-Micro/WIN SMART V2.1
② STEP 7 Professional（TIA Portal V13 SP1 Upd 9）
③ SIMATIC NET V13 SP2
④ 操作系统  Windows 7 Professional 64位 SP1

在 TIA Portal 平台中配置 PC station

1. 使用 TIA V13 SP1 Upd 9 软件 Portal 视图中，创建新项目

2. 添加 PC 系统并命名设备名称

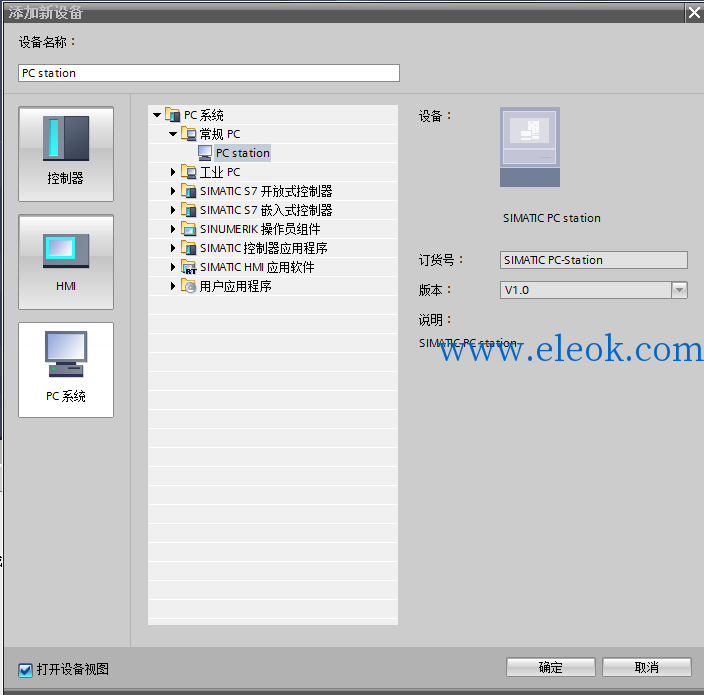

进入 “项目视图”，在“项目树” 下双击 “添加新设备”，在对话框中选择 PC 系统>常规 PC，命名为 PC station 如图1 所示

图1. 添加新设备

3. 添加 OPC服务器及常规 IE

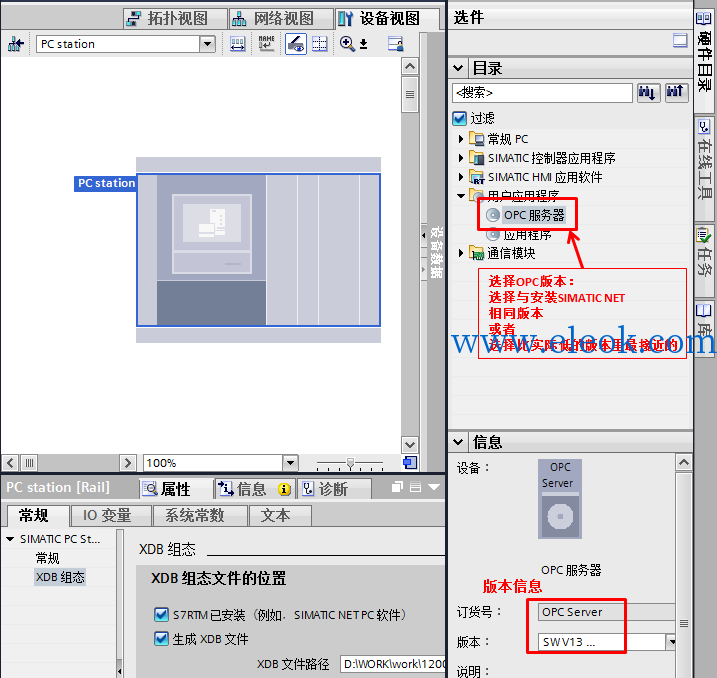

进入设备视图>硬件目录>用户应用程序> OPC 服务器，双击，添加 OPC服务器；

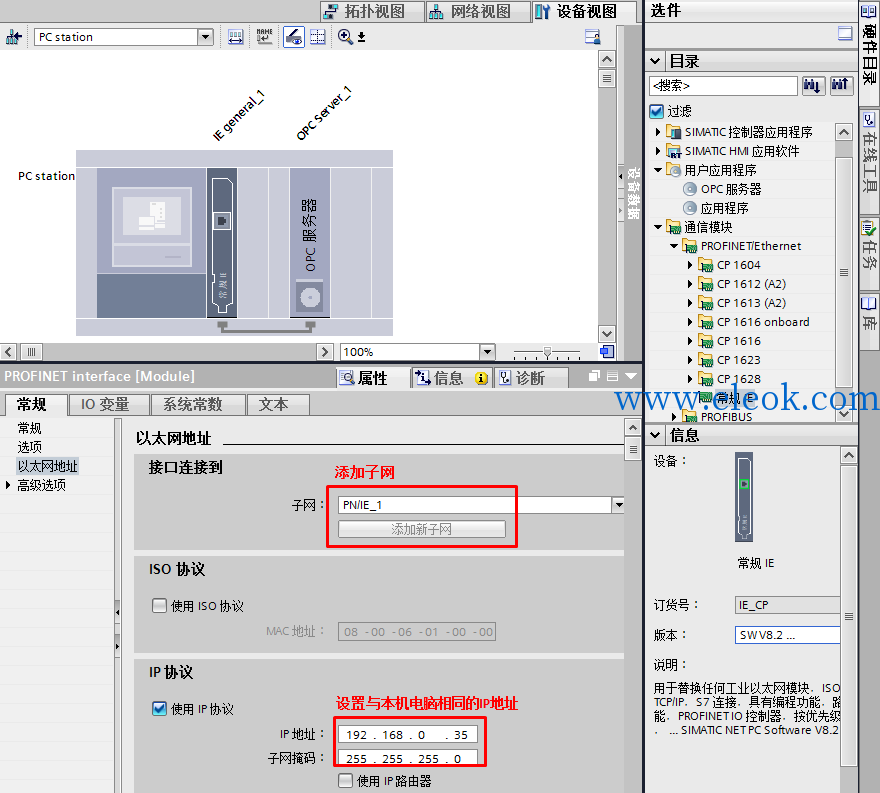

进入设备视图>硬件目录>通信模块> PROFINET/Ethernet > 常规 IE，双击，添加 常规 IE 卡 ，添加子网，设置 IP 地址，结果如图2 所示

图2.添加OPC服务器及常规IE

4.建立 S7 连接并且设置连接参数

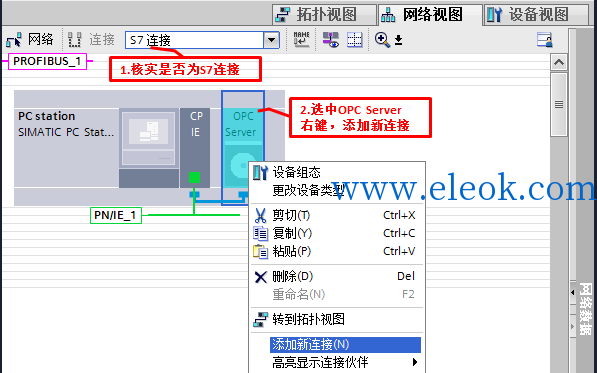

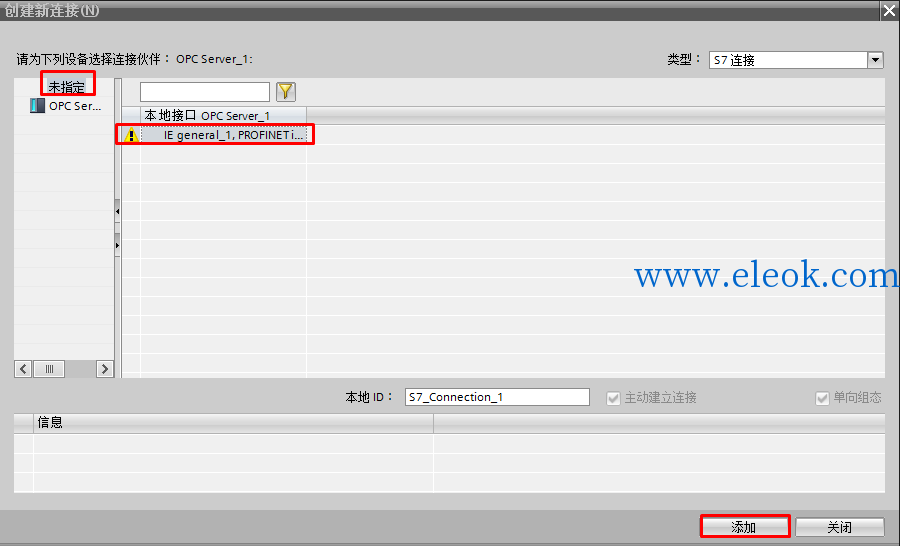

打开网络视图，点击连接，选择S7连接，默认连接为HMI连接，需要修改；点击 OPC server ,右键添加新连接；创建新连接对话框选择未指定，本地接口选择 IE general，点击添加；

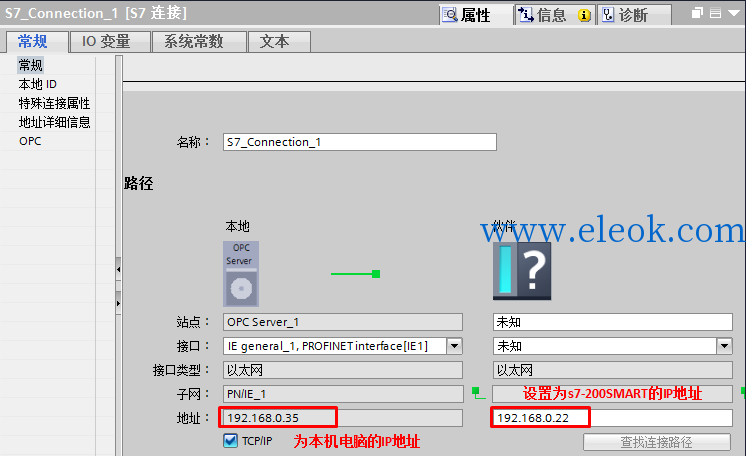

属性>常规>常规，伙伴站点及接口设置为未知；伙伴 IP 地址设置为 192.168.0.22（为 S7-200 SMART 集成以太网口的 IP 地址）；

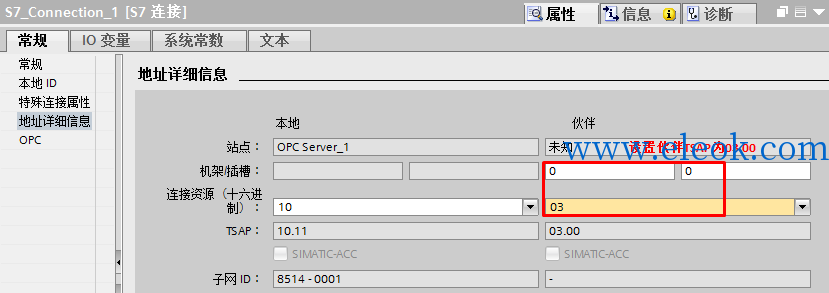

属性>常规>地址详细信息，伙伴 TSAP 设置为 03.00 。

设置步骤如图3 所示。

图3. 建立 S7连接及参数配置

5.生成 XDB 组态文件

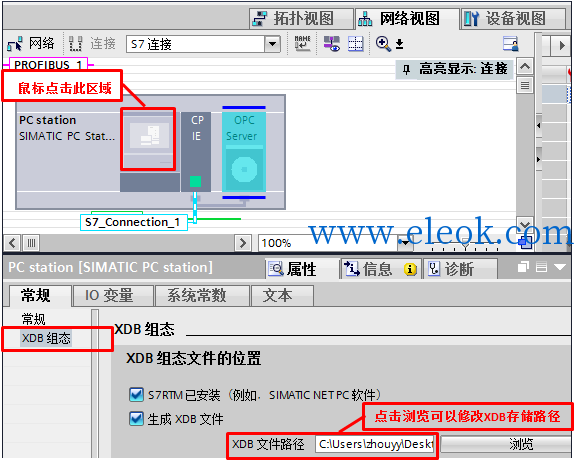

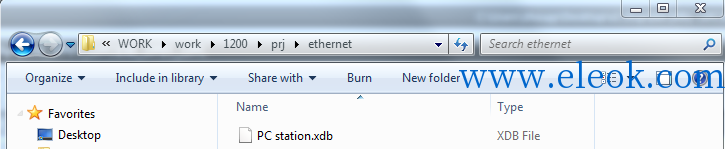

网络视图中，点击 PC station 站点，属性> XDB 组态，勾选 “生成 XDB 文件” 然后将项目进行编译。如图4所示。

图4.生成XDB文件

STATION CONFIGURATOR 中导入 XDB 组态文件

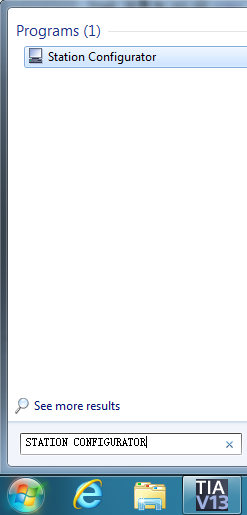

在计算机“开始”菜单中 ，搜索，输入关键字 STATION CONFIGURATOR ,双击找到的软件，打开;

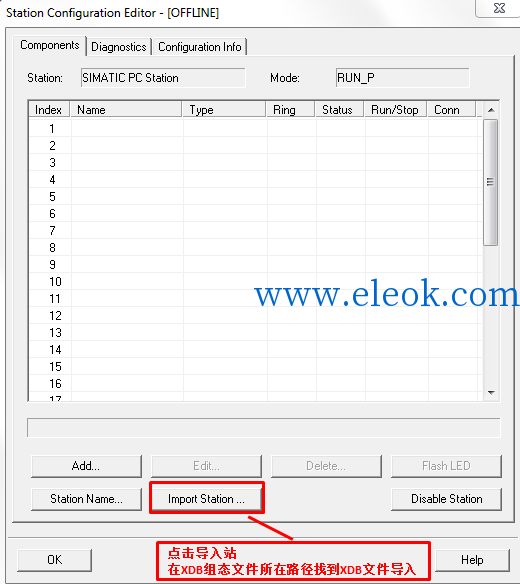

在打开的 Station Configuration Editor 中点击 “Import Station”，选择XDB存储路径导入

导入过程及结果如图5所示。

图5.导入XDB文件

S7-200 SMART 侧设置 IP 地址

设置 S7-200 SMART PLC 的 IP 地址为192.168.22，使用网线连接 PLC 的以太网口和电脑的以太网口

使用 OPC SCOUT 测试

在计算机“开始”菜单中，搜索 SIMATIC NET 的 OPC Scout V10 ，双击打开，建立变量：MB10，MB11 ，MD20， MD24 ，MD28。

打开STEP 7-MicroWIN SMART，在状态图表中赋值。

如图6 所示

图6.通信结果

常见问题

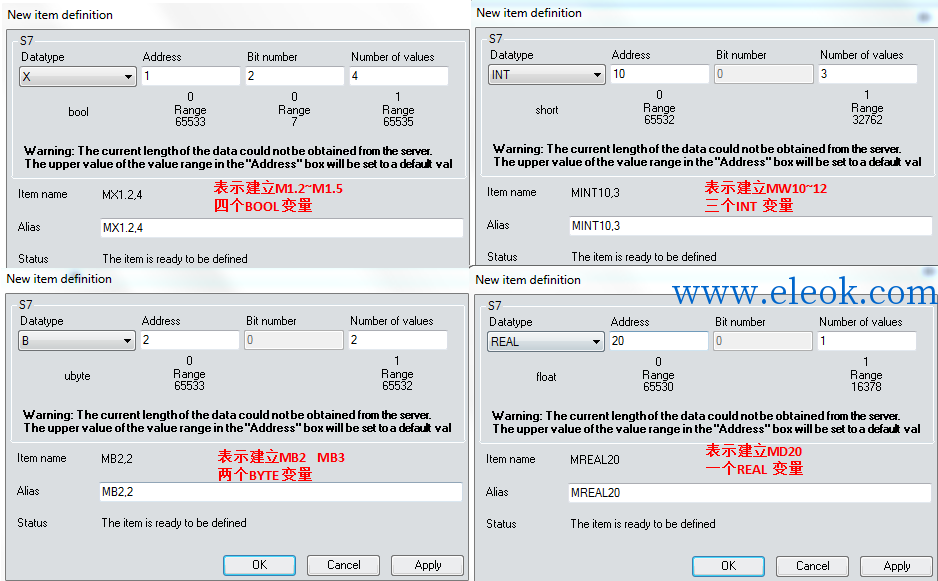

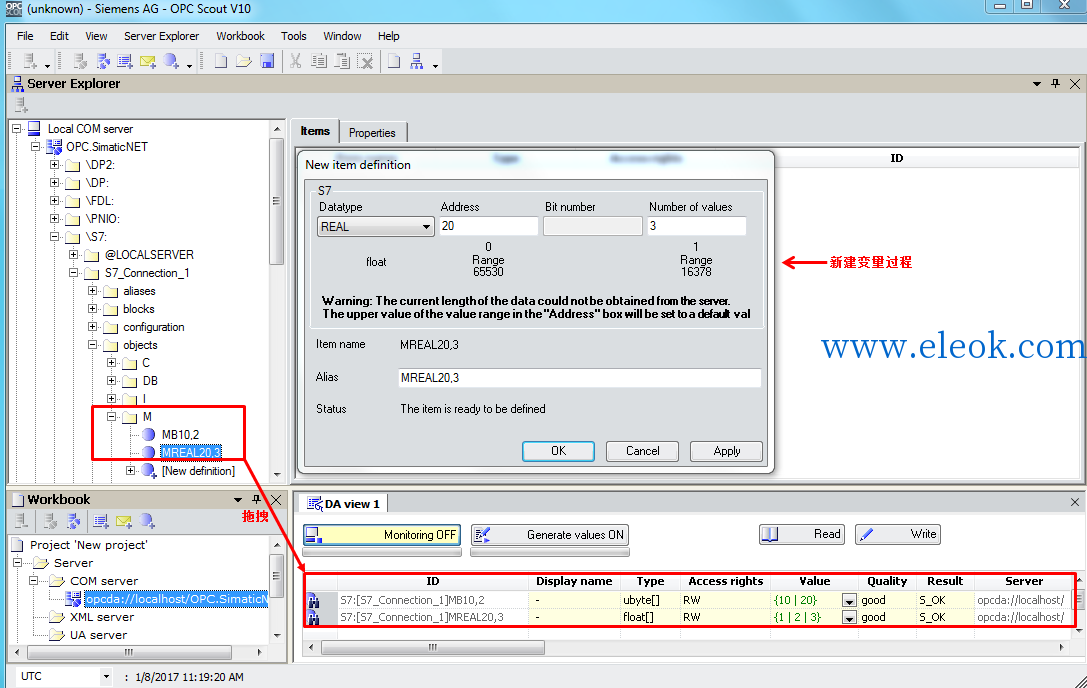

如何理解建立的变量的起始地址，数据类型及个数

以建立M区变量为例说明，如下图所示

S7-200 SMART 要交换V区数据，OPC scout 中无法添加 DB 块的变量怎么办？

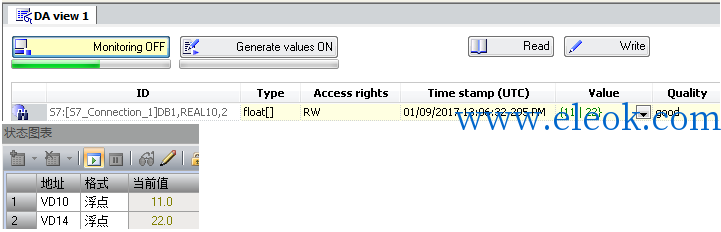

S7-200 SMART 要通信 V 区数据，需要在 OPC SCOUT 中建立 DB1 的数据

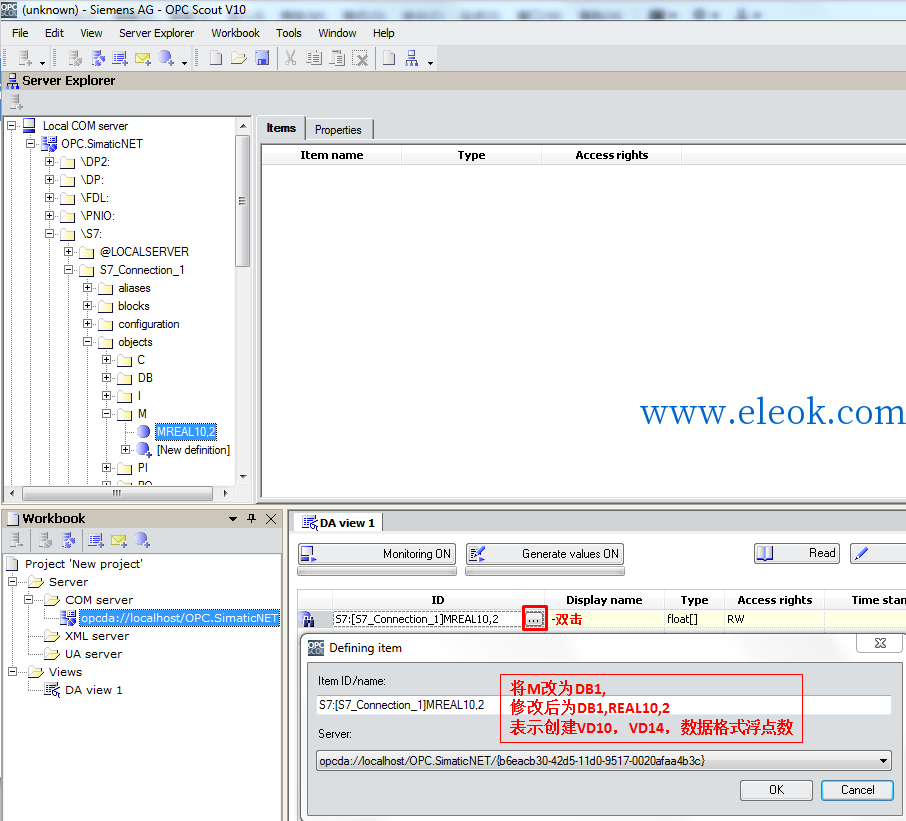

如果在OPC Scout 中无法建立 DB 块数据，可以先插入M变量，然后进行修改，修改方法如下：


注意！OPC scout 如果无法建立DB块变量，在M区修改以后也只能用于测试 S7 通信是否成功，在客户端需要单独建立变量
