51单片机霍尔电机PID调速程序 lcd1602显示转速 Proteus仿真

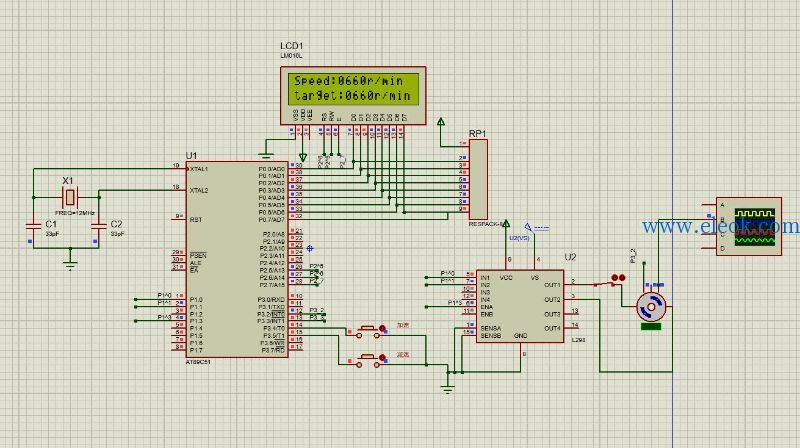

仿真原理图如下（proteus仿真工程文件和完整单片机C源码可到本帖附件中下载）

部分单片机源码：

1. #include "pid.h"

2. #include "huoer.h"

3.

4. extern times_A,times;

5. float PID_M_Kp =0.1382, PID_M_Ki = 0.001, PID_M_Kd =0.01; //定义 Kp、Ki、Kd 三个参数

6. float pid_Sv;

7. u16 PID_m_add=0,pid_pwm;

8.

9. float PID_current_error; //当前差值

10. float PID_last_error; //上次差值

11. float PID_prev_error; //上上次差值

12. float integrality_date=0; //积分数据

13.

14. void Motor(u16 std_speed)

15. {

16.                 float P,D;//,I;//,I,D; //定义局部变量

17.           std_speed+=120;

18.                 PID_prev_error=PID_last_error; //更新每次的差值

19.                 PID_last_error=PID_current_error; //更新每次的差值

20.                 PID_current_error=std_speed-times; //更新每次的差值

21.

22.           integrality_date=integrality_date+PID_current_error;

23.                 P=PID_M_Kp*PID_current_error; //比例 P 输出公式

24.          // I=PID_M_Ki*integrality_date; //积分 I 输出公式

25.     D=PID_M_Kd*(PID_current_error-PID_last_error); //微分 D 输出公式

26.

27.                 PID_m_add=P+D;//+I;//+I+D+PID_m_add; //电机的 PID 增量值输

28.

29.                 output_pwm(PID_m_add);

30. }

31.

32. void output_pwm(u16 output)

33. {

34.         if(output>200)output=200; //限制电机的最大速度

35.    if(output<1)output=1;

36.            pid_pwm = output;

37. }

38.

39. /*/////////////////

40. 60   360

41. 420  0

42.

43. //////////代码太多放不下，请到附件下载后浏览////////


复制代码

完整单片机源码和proteus仿真文件： lcd1602霍尔编码电机.zip (85.26 KB, 售价: 5 E币)
