Altium_Designer 9 布线 常用的快捷键以及几个很实用设置

[复制链接]

5493

主题

6183

帖子

2675

积分

管理员

Rank: 9Rank: 9Rank: 9

工控币
2373
发表于 2013-7-17 02:18:34 | 显示全部楼层 |阅读模式
先说 线宽 的设置 和  过孔 的设置。

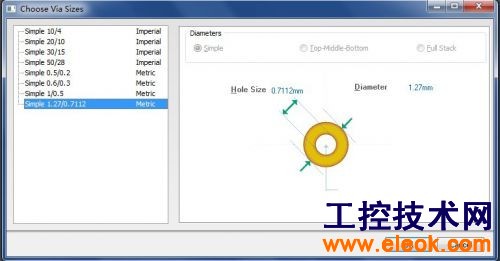

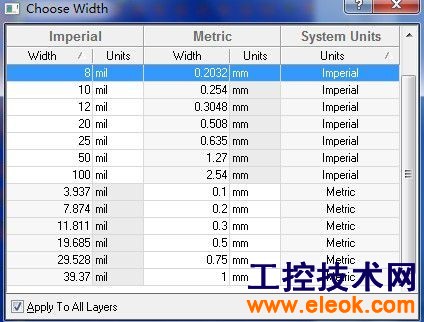

在 走线的时候 按下 shift + W 或者 shift + V ,会出现下图中的界面。


这时候只能选择其中的某项,但不能对其中 走线 的宽度 以及 过孔的 尺寸进行更改。

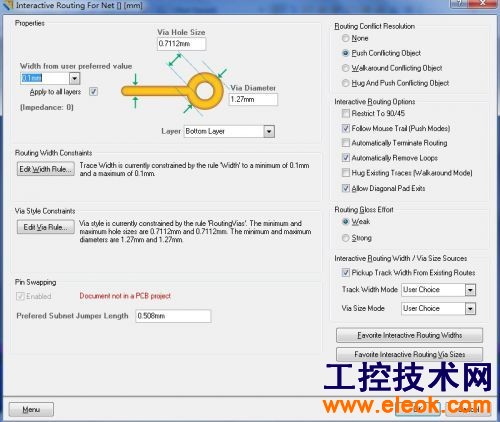

然后退出这个界面,然后再按下 TAB键 ,会出现下面的界面,关键的就在这个里面。

注意左下角的两项不起眼的选项,“Favourite Interactive Routint Widths” 和“Favourite Interactive Routing Via Sizes”

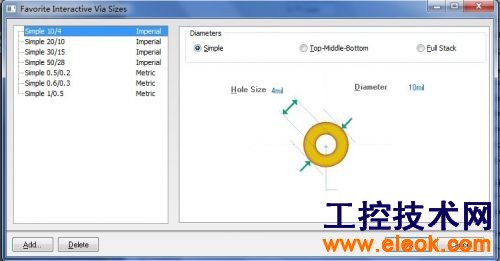

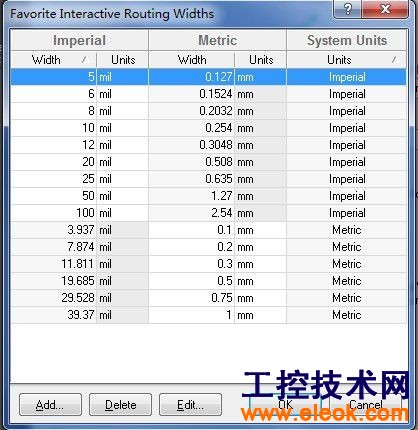

然后分别点一下,就是下面两个界面了,然后就在这里面设置自己常用的 线宽 和 过孔的 参数了。

在布线的时候如果想调整 走线 和 过孔 的参数就不用总按 TAB键再手动输入更改了。只需要按下 shift + V

或者 shift + W 来单击一下选择之前设置好的参数就可以了, 这两个快捷键还是比较好按的。

000305nif10vrj28bjf8ii.jpg.thumb.jpg 2012-11-22 00:03 上传
下载附件 (111.74 KB)




233630vvnzavwq3wborquz.jpg.thumb.jpg 然后其它的 常用的 可能大家也都知道了。

走线的时候 滚动一下 滚轮 ,过孔就出现了。

走线的时候 按下 Ctrl  再单击 一下 ,正在布的线就自动布完了。当然这种情况只对剩余的线长较短的,比较简单的情况会好一些,要不然就不知道能布成什么样了。
AD快捷键
左键拖动住器件 然后 按下 L  ,器件就 换到另一层了, 在布局的时候比较好用, 然后就是 T S I 。
然后就是 对铺铜 的操作,选中一块 铺铜 ,按下 M G ,就可以比较随意的 更改 铺铜 的形状了。



1.    T E   增加泪滴
2.    O K   添加删除层(多层板设置)
3.    shift + 空格 (切换线 直线 45度 或者圆弧等等)
4.    T R   蛇形布线(蛇形等长常用快捷键  :1 调整弧度减小  2 调整弧度增大 3 减小弧度间距  4 增大弧度间距 ,减小弧度高度  。增加弧度高度)一般蛇形等长需要先画线再使用 T R 进行蛇形布线,也可以布线时直接走蛇形:先 P->T 布线, 再 Shift + A 切换成蛇形走线 (ad 里叫 Accordions ... 这是 P->T 后按 ` 快捷键时显示的当前可用操作)
5.    T M   取消报警信息
6.    R L   输出网络走线长度
7.    P V F 在原理图将差分对标志放置到你需要差分对的线
8.    数字键 2 添加过孔, 添加过孔后再按下L 即可切换层
9.    在pcb布局阶段:在原理图中框选一个区域的元件或点选若干个元件、快截键“t”+“s”能迅速切换到pcb界面选中那些元件,然后按快截键“i”后选择菜单第二项用鼠标在你想要的地方拖一个框,那些元件就蜂拥云集地出现在你拖的这个框中。
10.    在PCB界面,按快捷键 E M C 点击空白处,可迅速找到元件。
11.    原理图里面查找按crtrl+F,PCB里面查找J+C

其它的一时想不起来了,不知道大家还有没有其它实用的,说出来一起分享一下吧


Altium_Designer_实用技巧good.pdf (2.71 MB)
回复

使用道具 举报

0

主题

2

帖子

0

积分

新手上路

Rank: 1

工控币
0
发表于 2014-1-8 16:48:38 | 显示全部楼层
很不错的文件,正好要用,谢谢楼主
