[HMI/SCADA] InTouch组态软件用户手册 简体中文版

[复制链接]
guanp 发表于 2019-1-25 11:36:07 | 显示全部楼层 |阅读模式
厂商
厂商: 施耐德
完整文档下载: InTouch组态软件用户手册.pdf (10.96 MB, 售价: 5 E币)

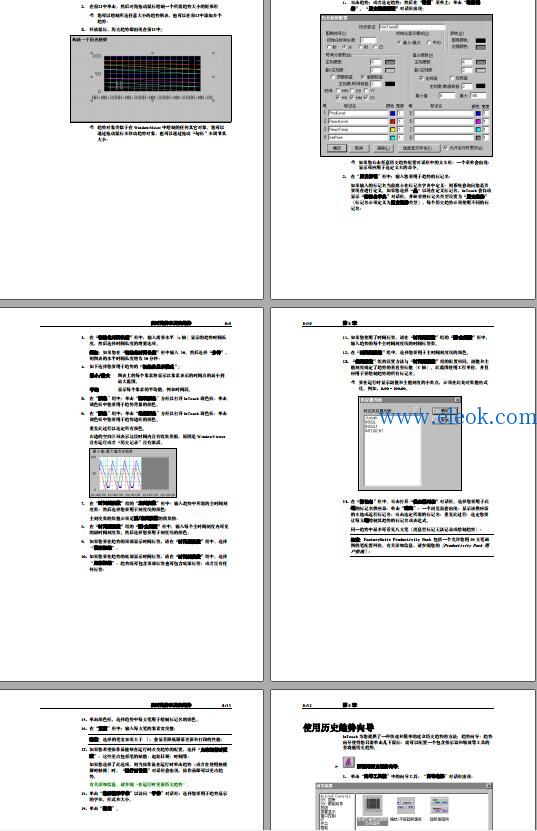

部分内容截图:

目录:
第 1 章 - WindowMaker 程序元素 .................... 1-1
WindowMaker GUI...............................................................................1-2
应用程序浏览器....................................................................................1-3
在应用程序浏览器中导航...............................................................1-4
添加应用程序到应用程序浏览器 ..................................................1-10
WindowMaker 工具栏 ........................................................................1-13
使用浮动/固定工具栏 ...................................................................1-13
WindowMaker 标尺............................................................................1-23
WindowMaker 状态栏 ........................................................................1-24
WindowMaker 调色板 ........................................................................1-25
使用标准调色板 ...........................................................................1-25
创建自定义调色板........................................................................1-26
弹出式菜单 .........................................................................................1-29
通用窗口对话框特性...........................................................................1-32
其它鼠标快捷方式 ..............................................................................1-35
快捷方式和加速键 ..............................................................................1-36
用箭头键移动对象 ..............................................................................1-37
使用 WindowMaker 帮助....................................................................1-38
第 2 章 - 使用 WindowMaker ........................... 2-1
简单对象...............................................................................................2-2
复杂对象...............................................................................................2-3
自定义您的开发环境.............................................................................2-6
使用 WindowMaker 窗口....................................................................2-10
创建新窗口...................................................................................2-11
创建一个隐藏标题栏和菜单栏的窗口...........................................2-15
打开窗口 ......................................................................................2-16
保存窗口 ......................................................................................2-16
关闭窗口 ......................................................................................2-17
删除窗口 ......................................................................................2-17
复制窗口 ......................................................................................2-18
导出窗口 ......................................................................................2-19
导入窗口 ......................................................................................2-22
使用图形对象......................................................................................2-24
选择和调整对象大小 ....................................................................2-26
撤消对象编辑...............................................................................2-27
复制对象 ......................................................................................2-29
剪切对象到 Windows 剪贴板.......................................................2-30
复制对象到 Windows 剪贴板.......................................................2-30ii 目录
从 Windows 剪贴板粘贴对象....................................................... 2-31
剪切和粘贴对象链接.................................................................... 2-32
删除对象 ...................................................................................... 2-32
增大或减小圆角对象的半径 ......................................................... 2-33
调整多边线或多边形的形状 ......................................................... 2-34
排列窗口对象 ..................................................................................... 2-36
对齐对象 ...................................................................................... 2-36
对象分层 ...................................................................................... 2-39
控制水平和垂直间距.................................................................... 2-40
旋转对象 ...................................................................................... 2-41
对象镜像 ...................................................................................... 2-42
创建单元和符号 ........................................................................... 2-43
使对象对齐网格 ........................................................................... 2-45
使用图像和位图.................................................................................. 2-46
从 Windows 剪贴板粘贴位图....................................................... 2-49
编辑位图 ...................................................................................... 2-50
创建透明位图............................................................................... 2-51
使用文本对象 ..................................................................................... 2-53
格式化文本对象 ........................................................................... 2-53
显示数值 ...................................................................................... 2-54
编辑文本对象............................................................................... 2-57
替换部分文本对象........................................................................ 2-58
使用线条和轮廓.................................................................................. 2-60
使用向导............................................................................................. 2-61
InTouch 窗口控件向导 ....................................................................... 2-66
使用 InTouch 窗口控件向导......................................................... 2-67
配置窗口控件向导........................................................................ 2-73
窗口控件向导属性........................................................................ 2-74
窗口控件向导函数........................................................................ 2-75
使用 ActiveX 控件 .............................................................................. 2-76
配置 ActiveX 控件 .............................................................................. 2-81
配置 ActiveX 控件属性................................................................. 2-83
使用 ActiveX 控件方法................................................................. 2-86
使用 ActiveX 控件事件参数 ......................................................... 2-89
重复使用 ActiveX 事件脚本 ......................................................... 2-93
导入 ActiveX 事件脚本................................................................. 2-95
自定义运行时环境 .............................................................................. 2-96
设置 WindowViewer 的通用属性 ................................................. 2-96
设置 WindowViewer 的窗口配置属性 ........................................ 2-100
选择 WindowViewer 的起始窗口 ............................................... 2-103
将 WindowViewer 作为 NT 服务运行............................................... 2-104
使用 InTouch 安全性........................................................................ 2-106
使用安全内部标记名.................................................................. 2-107
配置操作员的安全级别 .............................................................. 2-108
更改安全登录口令...................................................................... 2-109
登录到应用程序 ......................................................................... 2-110
创建自定义安全登录窗口........................................................... 2-111
注销应用程序............................................................................. 2-111
自动注销系统............................................................................. 2-112
第 3 章 - 创建分布式应用程序 ............................3-1
网络结构............................................................................................... 3-2
独立式应用程序 ............................................................................. 3-2
基于客户端的结构.......................................................................... 3-3
基于服务器的结构.......................................................................... 3-4
网络应用程序开发 (NAD) ..................................................................... 3-5目录 iii
配置网络资源........................................................................................3-6
配置文件的 UNC 路径....................................................................3-6
Wonderware SuiteLink 通讯协议...................................................3-7
网络疑难排解........................................................................................3-8
InTouch 的公共数据源配置 ................................................................3-10
InTouch 访问名............................................................................3-10
InTouch 应用程序的 NAD 配置 ..........................................................3-17
自定义 NAD 更新功能..................................................................3-20
手动通知客户应用程序改变 .........................................................3-21
应用程序复制过程........................................................................3-21
应用程序编辑锁定........................................................................3-21
动态分辨率转换 (DRC).......................................................................3-22
使用多监视器系统........................................................................3-24
分布式应用程序与时区 .......................................................................3-25
分布式报警 .........................................................................................3-26
分布式历史记录..................................................................................3-26
第 4 章 - 标记名字典.......................................... 4-1
标记名字典特殊功能.............................................................................4-2
标记名类型 ...........................................................................................4-3
内存类型标记名 .............................................................................4-3
I/O 类型标记名...............................................................................4-4
其它类型标记名 .............................................................................4-5
SuperTag.......................................................................................4-8
扩展的标记名支持 ................................................................................4-9
定义新的标记名..................................................................................4-10
定义标记名详细资料...........................................................................4-15
定义内存离散标记名详细资料......................................................4-15
定义内存模拟标记名详细资料......................................................4-16
定义内存消息型标记名详细资料 ..................................................4-18
定义 I/O 离散型标记名详细资料...................................................4-19
定义 I/O 模拟标记名详细资料 ......................................................4-21
定义 I/O 消息标记名详细资料 ......................................................4-24
定义 SuperTag 成员标记名详细资料 ...........................................4-25
定义标记名报警条件...........................................................................4-26
报警约束标记名 ...........................................................................4-26
定义离散标记名报警条件.............................................................4-28
定义模拟型标记名的报警条件......................................................4-30
标记名报警注释 ...........................................................................4-33
创建 InTouch SuperTag .....................................................................4-34
InTouch SuperTag 语法...............................................................4-35
创建 SuperTag 模板结构 .............................................................4-36
创建间接 SuperTag .....................................................................4-45
编辑 SuperTag 模板和成员标记名...............................................4-47
定义 SuperTag 模板实例 .............................................................4-48
创建 SuperTag 的其它方法................................................................4-51
使用标记名字典创建 SuperTag ...................................................4-52
远程标记名引用..................................................................................4-54
创建标记名服务器应用程序................................................................4-57
使用远程标记名引用 ....................................................................4-59
动态地址引用 (DRA)...........................................................................4-60
使用动态引用...............................................................................4-61
使用 IOSetItem 函数改变引用......................................................4-62
使用 .ReferenceComplete 验证引用............................................4-62
在本地标记名中使用间接标记......................................................4-63
在远程引用中使用间接标记名......................................................4-64iv 目录
标记浏览器......................................................................................... 4-67
标记浏览器选择模式.................................................................... 4-68
标记浏览器视图 ........................................................................... 4-70
定义标记源................................................................................... 4-73
定义标记浏览器过滤器 ................................................................ 4-76
InTouch 交叉引用实用程序 ................................................................ 4-78
查看交叉引用搜索结果 ................................................................ 4-80
改变交叉引用搜索标准 ................................................................ 4-83
保存交叉引用文件........................................................................ 4-88
打印交叉引用文件........................................................................ 4-89
打印标记名字典详细资料 ................................................................... 4-90
从字典中删除标记名........................................................................... 4-92
更新使用计数............................................................................... 4-93
删除不再使用的标记名 ................................................................ 4-93
显示标记名使用计数........................................................................... 4-94
替换标记名......................................................................................... 4-96
转换占位符标记名 .............................................................................. 4-97
将标记名转换为远程引用............................................................. 4-98
定标 I/O 标记名 ................................................................................ 4-104
仪器故障监视............................................................................. 4-104
内部系统 $Tagnames ...................................................................... 4-105
标记名点域....................................................................................... 4-108
模拟型标记名的地址位域........................................................... 4-120
标记名字典实用程序......................................................................... 4-121
DBDump 实用程序..................................................................... 4-121
DBLoad 实用程序 ...................................................................... 4-124
创建数据库输入文件.................................................................. 4-125
数据库输入文件格式.................................................................. 4-125
创建 SuperTag 实例................................................................... 4-126
数据库输入文件操作模式........................................................... 4-129
创建数据库记录模板.................................................................. 4-132
第 5 章 - 创建动画链接.......................................5-1
通用动画链接功能 ................................................................................ 5-2
对象类型对话框 ............................................................................. 5-2
动画链接选择对话框...................................................................... 5-3
指定等价键..................................................................................... 5-3
应用颜色链接................................................................................. 5-5
访问标记浏览器 ............................................................................. 5-6
访问标记名点域 ............................................................................. 5-7
动画对象 ........................................................................................ 5-9
创建触动链接 ..................................................................................... 5-10
创建用户输入触动链接....................................................................... 5-11
创建游标触动链接........................................................................ 5-15
创建触动按钮触动链接 ................................................................ 5-17
创建显示链接 ..................................................................................... 5-22
创建颜色链接............................................................................... 5-23
创建对象大小链接........................................................................ 5-30
创建位置链接............................................................................... 5-32
创建填充百分比链接.................................................................... 5-34
创建其它链接............................................................................... 5-36
创建值显示链接.................................................................................. 5-42目录 v
第 6 章 - 在 InTouch 中创建 QuickScript......... 6-1
InTouch QuickScript.............................................................................6-2
使用 InTouch QuickScript 编辑器.........................................................6-3
QuickScript 编辑器工具栏..............................................................6-4
QuickScript 编辑器一般步骤..........................................................6-4
应用程序脚本......................................................................................6-11
窗口脚本.............................................................................................6-13
键脚本 ................................................................................................6-15
触动按钮动作脚本 ..............................................................................6-17
指定脚本的等价键........................................................................6-19
条件脚本.............................................................................................6-20
数据改变脚本......................................................................................6-22
ActiveX 事件脚本................................................................................6-24
QuickFunction ....................................................................................6-27
异步 QuickFunction 脚本 .............................................................6-33
使用局部变量......................................................................................6-36
创建 FOR-NEXT 循环脚本.................................................................6-38
脚本编辑样式和语法...........................................................................6-44
表达式和脚本的基本语法.............................................................6-44
简单脚本 ......................................................................................6-45
复杂脚本 ......................................................................................6-51
导入 QuickScript ................................................................................6-54
打印脚本.............................................................................................6-58
脚本函数.............................................................................................6-59
字符串函数...................................................................................6-59
数学函数 ......................................................................................6-61
系统函数 ......................................................................................6-62
其它函数 ......................................................................................6-64
脚本编辑器错误消息...........................................................................6-70
窗口控件和分布式报警的错误消息...............................................6-75
第 7 章 - 报警/事件 ............................................ 7-1
简介......................................................................................................7-3
支持非 InTouch 报警供应器...........................................................7-4
报警背景知识........................................................................................7-5
报警与事件 ...........................................................................................7-7
报警摘要与报警历史.............................................................................7-8
标准报警子系统、主/从报警与分布式报警子系统 ................................7-9
分布式报警与 InTouch 旧有标准式报警的比较 ..................................7-10
终端服务报警支持 ..............................................................................7-11
支持其它报警源..................................................................................7-12
报警类型.............................................................................................7-13
事件类型 ......................................................................................7-14
报警优先级 .........................................................................................7-15
报警组 ................................................................................................7-16
分布式报警组列表 ..............................................................................7-21
报警确认模型......................................................................................7-24
扩展的报警摘要..................................................................................7-25
使用扩展的摘要报警 ....................................................................7-25
发布/预订机制.....................................................................................7-26
报警供应器...................................................................................7-26
报警接收器...................................................................................7-26
报警数据存储......................................................................................7-27
标记名报警配置..................................................................................7-28
报警可见性控制..................................................................................7-30vi 目录
配置报警系统 ..................................................................................... 7-33
报警/事件通用属性....................................................................... 7-33
分布式报警显示.................................................................................. 7-35
选择和配置报警查询收藏夹................................................................ 7-39
分布式报警显示准则.................................................................... 7-42
创建分布式报警显示.................................................................... 7-43
配置分布式报警显示.................................................................... 7-44
分布式报警显示通用属性............................................................. 7-44
分布式报警消息格式.................................................................... 7-47
分布式报警显示颜色属性............................................................. 7-50
动态控制显示类型........................................................................ 7-52
在报警确认函数后添加注释 ......................................................... 7-53
使用分布式显示监视本地报警...................................................... 7-54
显示报警统计............................................................................... 7-55
确认本地报警 ..................................................................................... 7-56
分布式报警属性和函数....................................................................... 7-57
报警点域............................................................................................. 7-63
从旧 InTouch 标准报警系统移植到 分布式报警系统.......................... 7-70
从旧的主/从报警系统移植到分布式 报警系统..................................... 7-71
Alarm Printer 公用程序....................................................................... 7-72
报警打印日期/时间标签 ............................................................... 7-72
使用一个或多个 Alarm Printer ..................................................... 7-73
使用 Alarm Printer ....................................................................... 7-73
Alarm Printer 工具栏.................................................................... 7-74
配置 Alarm Printer ....................................................................... 7-75
运行 Alarm Printer 的报警查询 .................................................... 7-81
Alarm DB Logger 公用程序................................................................ 7-82
记入 SQL 数据库 ......................................................................... 7-83
使用 Alarm DB Logger 公用程序 ................................................. 7-84
Alarm DB Logger 配置................................................................. 7-85
Alarm DB Logger 查询配置 ......................................................... 7-86
Alarm DB Logger 高级设定配置 .................................................. 7-87
报警数据库视图 ActiveX 控件 ............................................................ 7-89
安装.................................................................................................... 7-90
卸载 ............................................................................................. 7-90
属性.................................................................................................... 7-91
上下文相关菜单选项.................................................................... 7-93
颜色页........................................................................................ 7-104
字体页........................................................................................ 7-110
数据库页 .................................................................................... 7-111
“选择”标签.................................................................................. 7-114
“查询”标签.................................................................................. 7-123
属性页........................................................................................ 7-128
通用属性 .................................................................................... 7-128
方法和事件....................................................................................... 7-130
方法 ........................................................................................... 7-130
事件页........................................................................................ 7-133
热备份与同步 ................................................................................... 7-134
有关热备份对的注意事项........................................................... 7-135
热备份配置................................................................................. 7-136
设置报警记录的关键码域........................................................... 7-142
映射报警记录............................................................................. 7-144
热备份使用实例................................................................................ 7-147
同步实例 .................................................................................... 7-152
Alarm DB Purge/Archive 公用程序................................................... 7-154
清除/归档通用属性配置 ............................................................. 7-154
清除/归档数据库配置................................................................. 7-157目录 vii
清除/归档配置............................................................................7-158
Alarm DB Restore 公用程序.............................................................7-160
恢复数据库配置 .........................................................................7-160
恢复文件名配置 .........................................................................7-162
AlarmSuite History Migration 实用程序 ............................................7-164
分布式报警数据库视图 .....................................................................7-166
视图与存储过程简介 ..................................................................7-166
视图与存储过程列的定义..................................................................7-167
报警历史数据库视图.........................................................................7-169
事件历史数据库视图.........................................................................7-170
报警与事件历史数据库视图..............................................................7-171
报警计数器数据库存储过程..............................................................7-173
在 Enterprise Manager 中查看存储过程 定义 ..................................7-174
事件计数器数据库存储过程..............................................................7-175
AlarmSuite 报警记录数据库视图......................................................7-176
第 8 章 - 实时趋势和历史趋势 ........................... 8-1
实时趋势...............................................................................................8-2
创建实时趋势.................................................................................8-2
配置实时趋势.................................................................................8-3
历史趋势...............................................................................................8-6
创建历史趋势.................................................................................8-7
配置历史趋势.................................................................................8-8
使用历史趋势向导........................................................................8-12
记录标记名...................................................................................8-15
配置历史记录属性........................................................................8-16
在运行时配置历史趋势 .......................................................................8-20
“平均/散点”历史趋势计算...........................................................8-25
在运行时更新历史趋势.................................................................8-26
配置历史趋势打印........................................................................8-27
历史趋势点域......................................................................................8-29
历史 QuickScript 函数 ........................................................................8-31
分布式历史系统..................................................................................8-33
使用分布式历史系统 ....................................................................8-34
分发您的应用程序........................................................................8-35
配置分布式历史供应器列表 .........................................................8-36
配置远程历史供应器 ....................................................................8-39
使用标记浏览器访问远程历史供应器...........................................8-40
动态配置远程历史供应器.............................................................8-41
配置分布式历史记录 ....................................................................8-42
创建历史趋势指示器...........................................................................8-43
历史趋势和夏令时 ..............................................................................8-46
HistData 实用程序..............................................................................8-53
HistData 数据库...........................................................................8-53
在 InTouch 中使用 HistData ........................................................8-56
在 Excel 中使用 HistData ...................................................................8-60
常见 HistData 错误消息 ...............................................................8-61
第 9 章 - I/O 通讯............................................... 9-1
支持的通讯协议....................................................................................9-2
Wonderware SuiteLink.........................................................................9-3
InTouch I/O 地址命名惯例....................................................................9-4
InTouch I/O 地址..................................................................................9-5
InTouch 访问名 ....................................................................................9-6
在 InTouch 中定义 I/O 项目................................................................9-10
监视 I/O 对话的状态 ...........................................................................9-13viii 目录
使用 IOStatus 主题名 .................................................................. 9-13
监视 I/O 服务器通讯状态 .................................................................... 9-17
监视多个输入设备状态....................................................................... 9-19
第 10 章 - Terminal Services for InTouch......10-1
简介.................................................................................................... 10-2
终端服务器概念.................................................................................. 10-4
用户环境 ...................................................................................... 10-5
终端服务优点 ..................................................................................... 10-6
终端服务高级客户端........................................................................... 10-8
优点 ............................................................................................. 10-8
安装 ............................................................................................. 10-9
如何使用 ...................................................................................... 10-9
保护基于 Web 的应用程序 ........................................................ 10-11
已知问题和限制................................................................................ 10-14
服务器硬件要求................................................................................ 10-16
RDP 客户端的硬件要求.................................................................... 10-18
规划终端服务安装 ............................................................................ 10-19
安装终端服务 ................................................................................... 10-20
安装 Terminal Services for InTouch................................................. 10-22
在终端环境下测试您的应用程序................................................ 10-23
Terminal Services for InTouch QuickScript 函数....................... 10-24
Wonderware Logger 控制台和客户端文件....................................... 10-25
建立终端会话 ................................................................................... 10-26
连接到终端服务器...................................................................... 10-26
结束终端会话............................................................................. 10-26
其它应用程序问题...................................................................... 10-27
配置客户端设置 ......................................................................... 10-27
第 11 章 - InTouch 应用程序发布器.................11-1
发布 InTouch 应用程序 ...................................................................... 11-2
用多种分辨率发布应用程序................................................................ 11-6
附录 A - InTouch Windows NT 服务概览......... A-1
为什么要使用 Windows NT 服务?......................................................A-2
在桌面和系统环境下运行 Windows NT 服务.................................A-3
创建主用户帐号....................................................................................A-4
配置系统权限 .......................................................................................A-5
配置 InTouch 服务................................................................................A-7
手动安装/删除 NT 服务................................................................A-11
配置 NT 服务的启动选项 .............................................................A-12
InTouch 服务之间的相关性..........................................................A-13
注销 Windows NT........................................................................A-13
InTouch 服务疑难解答 .......................................................................A-14
InTouch 服务无法安装或启动......................................................A-15
InTouch 服务的注册表项 .............................................................A-16
词汇表.............................................................. G-1
索引.................................................................... I-1
您需要登录后才可以回帖 登录 | 注册

本版积分规则

QQ|手机版|小黑屋|ELEOK |网站地图

GMT+8, 2024-3-19 15:40

Powered by Discuz! X3.5

© 2001-2024 Discuz! Team.

快速回复 返回顶部 返回列表
