西门子s7-200PLC自动门控制装置设计带手动操作 源文件+文档

[复制链接]

425

主题

431

帖子

270

积分

初级会员

Rank: 2

工控币
270
发表于 2020-2-3 17:27:06 | 显示全部楼层 |阅读模式
1. 自动门控制装置的硬件组成:
自动门控制装置由门内光电探测开关 K1、 门外光电探测开关 K2、 开门到位限位开关K3、 关门到限位开关 K4、 开门执行机构 KM1( 使直流电动机正转) 、 关门执行机构KM2( 使直流电动机反转) 等部件组成。
2. 控制要求:

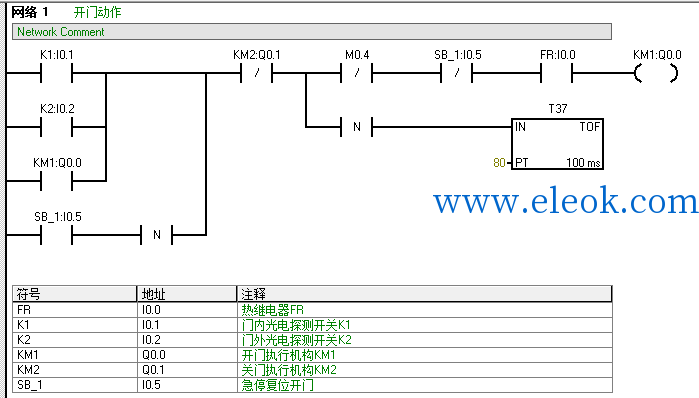

1) 当有人由内到外或由外到内通过光电检测开关 K1 或 K2 时, 开门执行机构 KM1 动作, 电动机正转, 到达开门限位开关 K3 位置时, 电机停止运行。
2) 自动门在开门位置停留 8 秒后, 自动进入关门过程, 关门执行机构 KM2 被起动,电动机反转, 当门移动到关门限位开关 K4 位置时, 电机停止运行。
3) 在关门过程中, 当有人员由外到内或由内到外通过光电检测开关 K2 或 K1 时, 应立即停止关门, 并自动进入开门程序。
4) 在门打开后的 8 秒等待时间内, 若有人员由外至内或由内至外通过光电检测开关K2 或 K1 时, 必须重新开始等待 8 秒后, 再自动进入关门过程, 以保证人员安全通过。

plc源文件-自动门控制装置 (加手动操作).zip  [预览压缩包] (1.04 MB, 售价: 3 工控币)
回复

使用道具 举报

0

主题

2

帖子

0

积分

新手上路

Rank: 1

工控币
0
发表于 2020-3-31 14:15:07 | 显示全部楼层
學習看看學習看看學習看看
