[综合应用] 三菱plc和触摸屏实例工程 伞蒸干燥系统设备 有程序和图纸

[复制链接]
laosi 发表于 2020-3-14 15:54:08 | 显示全部楼层 |阅读模式
厂商
厂商: 三菱
一、闪蒸一键启动流程
点击触摸屏上面的启动按钮,干燥系统按如下流程工作:
引风机启动,延时30S后,鼓风机启动,延时30S后,电加热、蒸汽启动,开始升温。当进风温度达到150℃时,打散主机启动,当混合温度达到设定温度时(设定为100℃),布袋除尘器脉冲喷吹启动,同时加料器启动,水膜除尘水泵启动,延时5分钟后,旋风下料及布袋除尘下料启动。
二、闪蒸一键关闭流程
点击触摸屏上面的停止按钮,干燥系统按如下流程工作:
电加热、蒸汽关闭,开始降温。当进风温度降至150℃时,螺旋加料器关闭,延时5分钟,打散主机关闭。当进风温度降至80℃时,鼓风机、引风机关闭,延时10分钟,除尘器喷吹关闭,同时水膜除尘水泵关闭,延时1分钟,下料关风机关闭。
三、闪蒸一键启动故障说明
引风机故障:整个系统停止并报警,触摸屏上显示引风机故障,
鼓风机故障:整个系统停止并报警,触摸屏上显示鼓风机故障,
电加热、蒸汽故障:除引风机外,整个系统停止并报警,触摸屏上显示电加热或者蒸汽故障,
打散主机故障:除引风机外,整个系统停止并报警,触摸屏上显示打散主机故障,
除尘器脉冲喷吹故障:报警,触摸屏上显示喷吹仪故障,可以手动选择是否停止系统。
水膜除尘水泵故障:报警,触摸屏上显示水泵故障,可以手动选择是否停止系统。
旋风下料布袋除尘风机故障:报警,触摸屏上显示下料故障,可以手动选择是否停止系统。
四:备注
每个设备的启停都备有按钮单独控制,防止触摸屏死机。

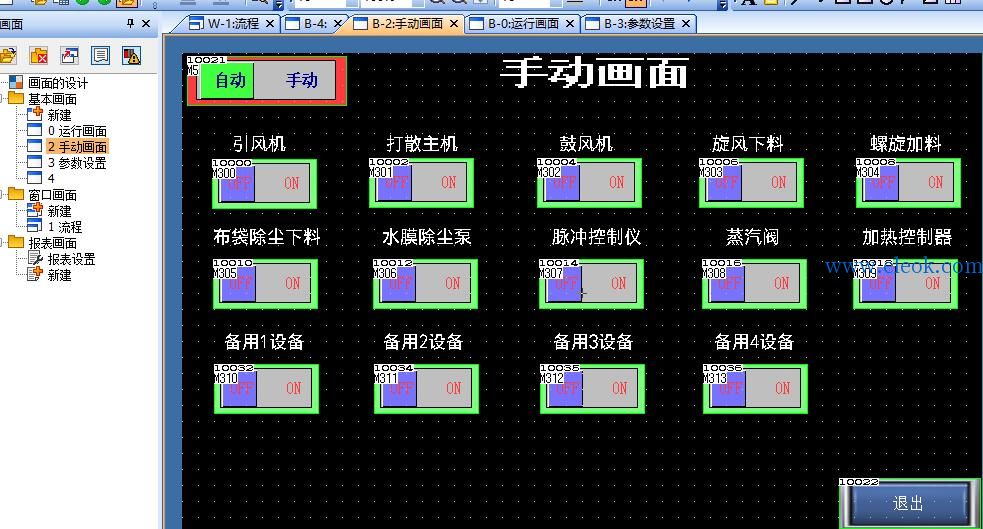

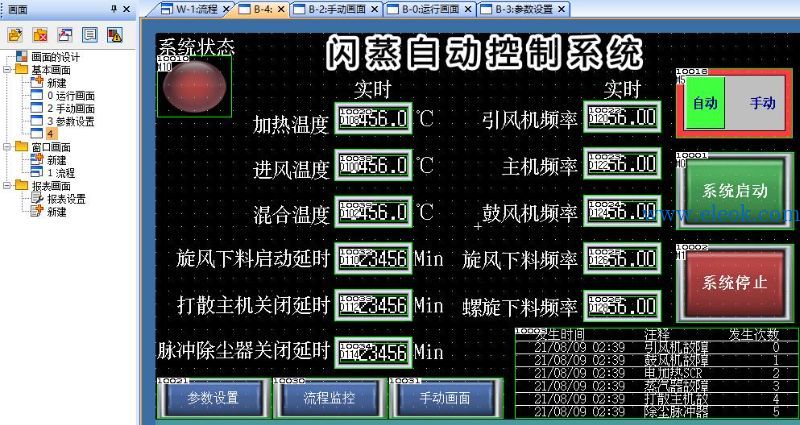

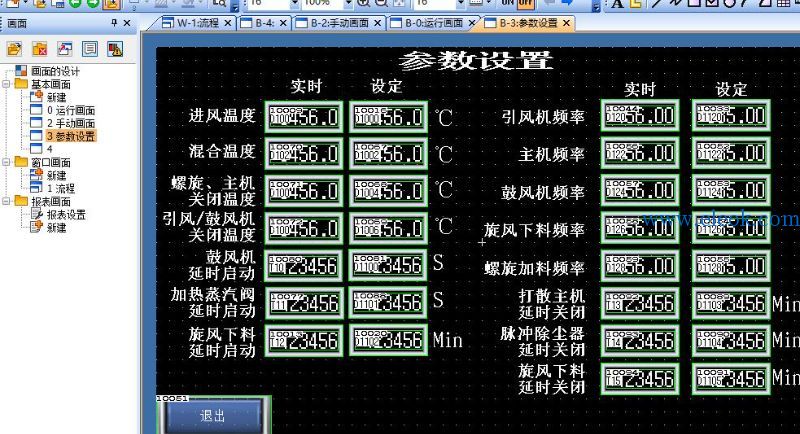

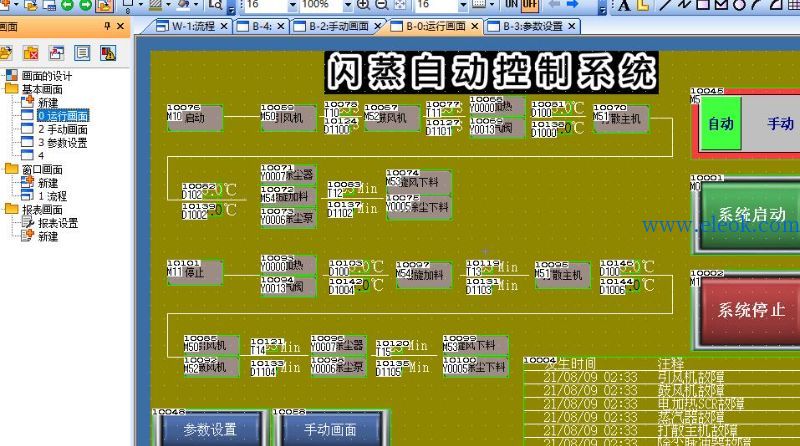

触摸屏程序使用GT Designer3打开

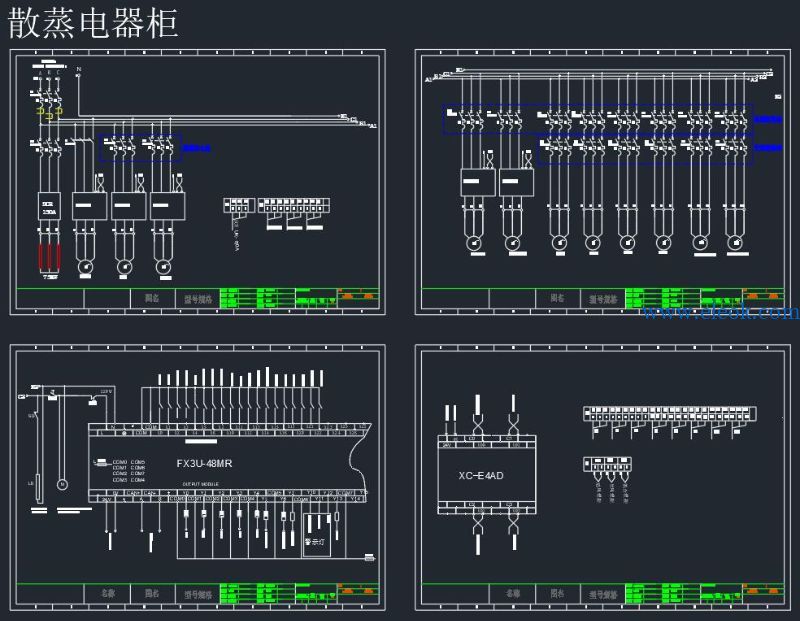

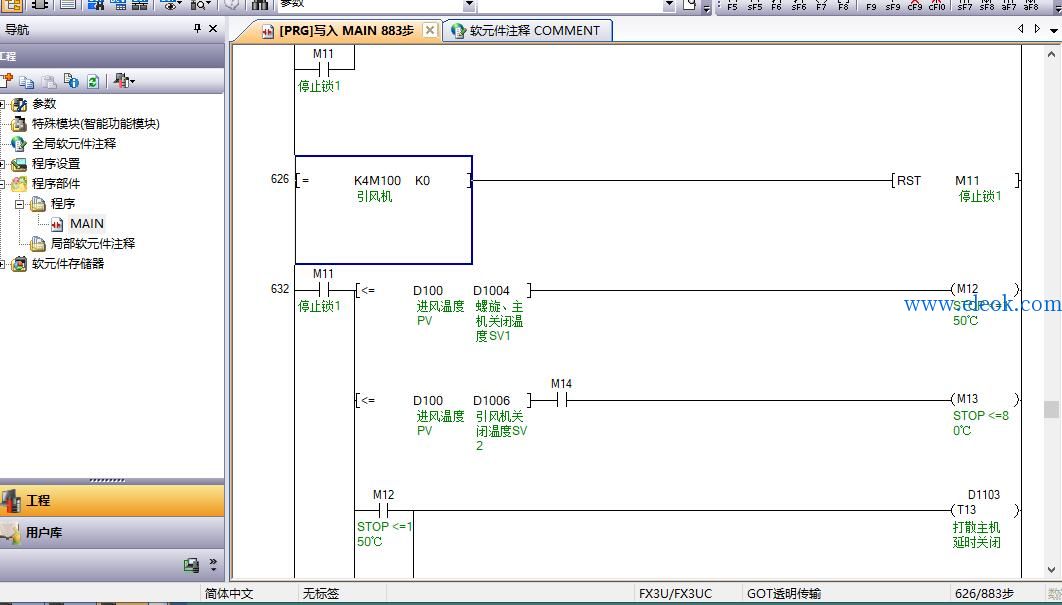

plc和触摸屏程序及电气图纸 伞蒸干燥系统设备.zip (1 MB, 售价: 10 E币)
