PLC喷泉灯的设计与调试(三菱FX2N)附梯形图
[复制链接]
3
|
0
|
2020-3-17 18:05:26
|
显示全部楼层
|
阅读模式
喷泉灯设计报告.docx
(431.46 KB, 售价: 1 工控币)
2020-3-17 18:02 上传
点击文件名下载附件
喷泉灯梯形图.pdf
(203.86 KB, 售价: 1 工控币)
2020-3-17 18:02 上传
点击文件名下载附件
摘要:
随着我国经济文化不断的加速发展,物质生活水平的提高促使着人们迫切的追求更高的生活享受,花样喷泉可以在人们周围随处可见,比如广场、大厦、小区、公园等。于是大大小小的公园如雨后春笋般出现在新的城市规划中,其中必然会修建一些喷泉供人们休闲,观赏。花样喷泉是人造小气候,在炎热的夏日可以起到增湿和降温的作用:也为水体充氧,有利于水体增加自净能力,起到防止水体黑臭的作用。
花样喷泉的核心是PLC,是一种以微处理器为核心、带有指令存储器和输入输出接口、综合了微电子技术、计算机技术、自动控制技术、通信技术的新一代工业控制装置。它能够存储和执行指令,进行位置控制、逻辑控制、顺序控制、定时、计数和算术运算等操作,通过数字式和模拟式的输入和输出,控制各种类型的机械或生产过程。
本设计主要以可编程控制器PLC的控制功能,通过对各个开关的控制,来满足人们对视觉的需求,实现了利用可编程控制器控制花样喷泉的功能,具有接线简单、编程直观、扩展容易等特点。当花样喷泉的功能增加时,只需要增加相应程序以及输出的功能,要改动的地方也较少,调试结果表明,在适应性、灵活性、准确性和可靠性方面,都达到了设计要求。通过本设计,我学习到了很多东西,在工作的细心上也得到了提高。并且,更了解了有关可编程器件的功能。
一、目标
设计一个基于PLC的自动喷泉控制系统。在许多休闲广场、景区或游乐场里,经常看到喷水按一定的规律喷水或变化式样,若在夜晚配上各种彩色的灯光显示,更加迷人。如图1所示为一花式喷水池,采用PLC控制是比较方便的,在花式喷水时序确定的前提下,可以通过改变时序或者改变控制开关,就可以改变控制方式,达到显现各种复合状态的要求。
图1中,4为中间喷水管,3为内环状喷水管,2为一次外环形状喷水管,1为外环形状喷水管。图二为控制要求
图一 图二
二、任务
1、花式1:Y0、Y3闭合5秒后;
Y0、 Y1 、Y2闭合7秒后;
Y1、Y3闭合5秒4次后;
Y1、Y3闭合3秒停。
2、花式2:Y0~Y3闭合3秒后;
Y2、Y3闭合6秒后;
Y0、Y1闭合4秒后;
Y1、Y2、Y3亮1秒灭1秒6秒后停
3、在上述基础上加入Y4调速电机(Y4是喷泉灯转盘)
系统I/O分配表:
输入
X000
启动(SB0)
X001
停止(SB1)
X002
连续循环(SB2)
X003
单步(SB3)
D200
运行频率(SB4)
D300
输出频率(SB5)
PLC外部接线图
接据系统控制要求,PLC外部接线图
Y000
1号喷头
Y001
2号喷头
Y002
3号喷头
Y003
4号喷头
Y004
喷泉转盘(调速电机)
(1)、打开GX(
三菱
系列PLC编程软件)

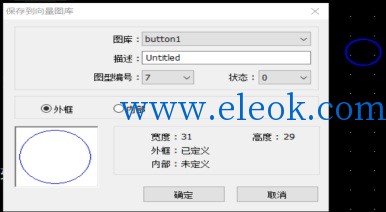

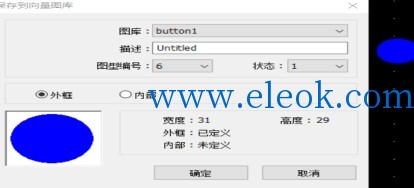

1、画喷泉灯用状态0表示灭 如图(1-1)所示。状态1表示亮如图(2-1)所示。
2、编入图库
图(1-1)
图(1-2)

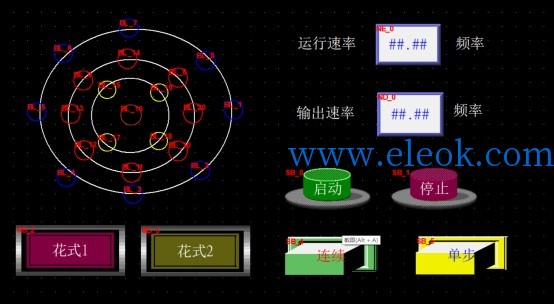

(2)、按照系统I/O分配表分配按键
如图
所示:
三、用PLC梯形图语言设计

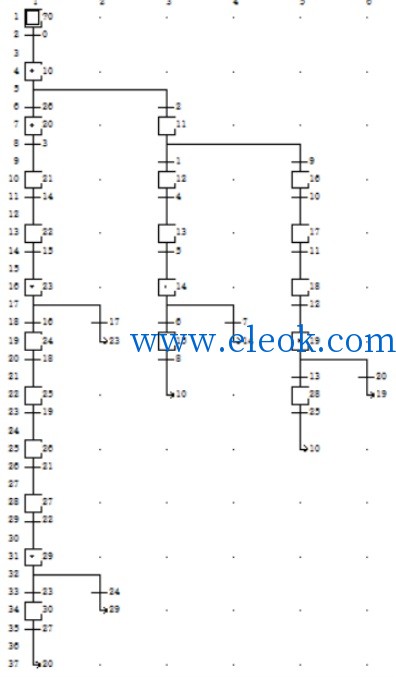

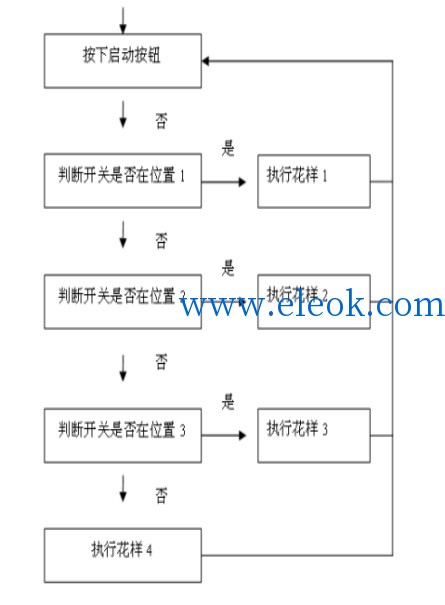

1、程序框图如下:

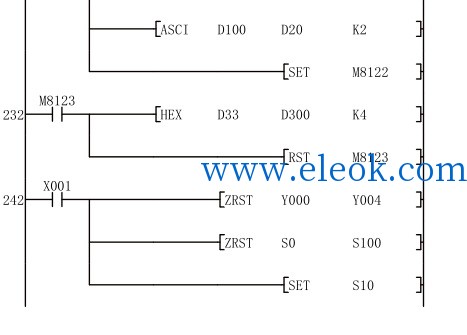

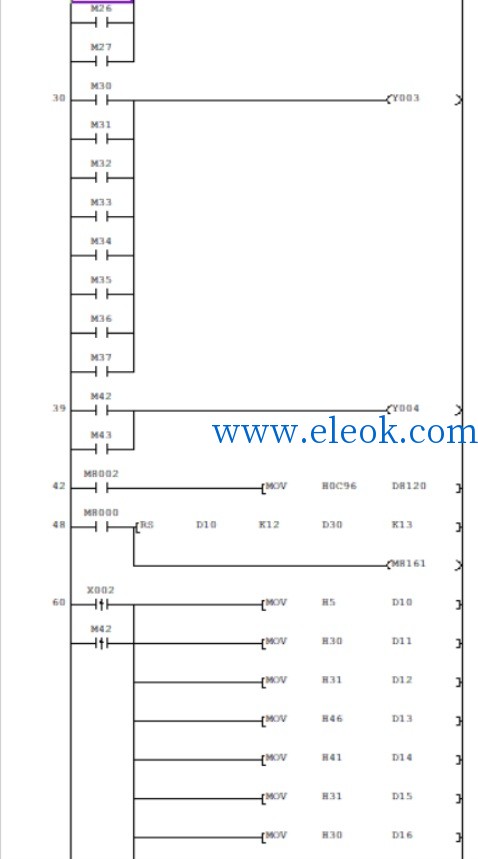

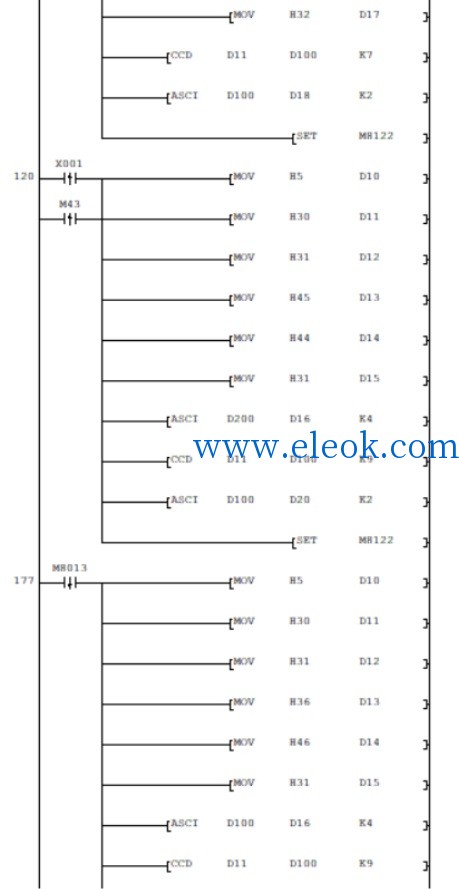

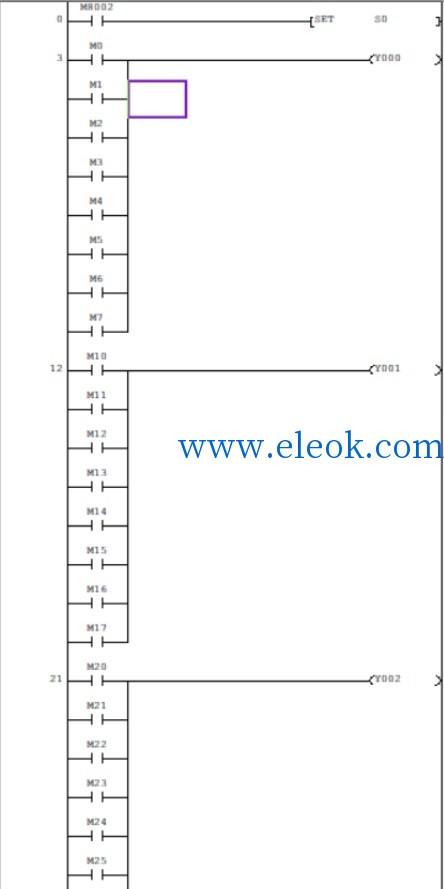

2、梯形图
四、调试过程与结果:
运用GX (三菱系列PLC编程软件)编写的梯形图程序,编译无错误后将程序导入到PLC中。
程序编写完后首先要根据PLC的类型在对其类型进行修改,FX2N,这是我们使用的型号;其次要连接PLC的数据线,当时同学之间的互相帮助,从而解决问题;接着就要连接目标,确定COM端口,保证电脑与PLC的相连;最后在线对PLC写入程序,执行,调试。
五、设计小结:
PLC对花式喷泉系统进行控制,实现了如下的控制要求:2种花样选择、单步运行、连续运行等程序,这些都由PLC编程实现。经过模拟喷泉模型的调试,实践证明该控制方式运行可靠性高,实用性强,易于调整控制,便于推广应用于更多城市环境建设中。在系统中,花式喷泉采用PLC来控制有很多优点,PLC主要通过软件控制,从而省去了硬件的开发工作,使外围电路很少,大大提高了系统的可靠性与抗干扰能力;同时由于PLC有简单易行的可编程序功能,无须改变系统的外部硬件接线,便能改变系统的控制要求。
我最大的体会在于以下两点:1、增强了自主学习能力。由于设计的要求,必须要懂得很多专业知识,这需要我们去自学一些知识。在自学的过程中,遇到不理解的知识点,要求自己独立思考,并联系所学过的知识,使之融会贯通。2、提高了自己的独立思考能力。以前我们所学的专业知识都是一些理论的知识,目的就是让自己去思考并解决自己所遇到的问题,并通过实验来验正自己的想法正确与否。
喷泉
,
FX2N
,
三菱
,
plc
