S7-200 PLC多种液体自动混合控制程序

coolice

多种液体自动混合控制 多种液体自动混合控制程序.rar  [预览压缩包] (2.45 KB, 售价: 1 工控币)

2020-4-12 18:11 上传

点击文件名下载附件

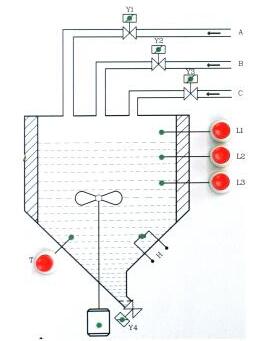

设计说明：多种液体自动混合模拟装置如下图所示，图中L1、L2、 L3为液面信号传感器，当液面淹没时，传感器的控制触点接通，否则断开。Y1、 Y2、 Y3分别为控制A、B、c三种液体流入的电磁阀，M为搅拌电动机，Y4 为混合液体排放阀，H为加热器，T为温度传感器。.
控制要求
①初始状态
容器是空的，电磁阀Y1、Y2、 Y3、Y4， 搅拌电动机M，液面传感器L1、L2、 L3,
加热器H和温度传感器T均为OFF。
②按下启动按钮开始下列操作:
●电磁阀Y1开启，开始注入液体A,至高度L3 (此时L3为ON)时，关闭Y1,同时开启电磁阀Y2,注入液体B,当液面上升至L2时，关闭Y2,同时开启电磁阀
Y3，注入液体C，当液面上升至L1时，关闭Y3。
●停止液体C注入后，启动搅拌电动机M,使A、B、C三种液体混合30s。
●30s 后停止搅拌，同时开启加热器H开始加热，当物料温度达到设定值T时，停止加热。
●当T为ON时，开启电磁阀Y4，放出混合液体，当液面高度降至L3后，再经20s关闭电磁阀Y4。
③停止操作
在当前过程完成以后，按下停止按钮，停止操作，回到初始状态。
2、PLC控制系统硬件设计

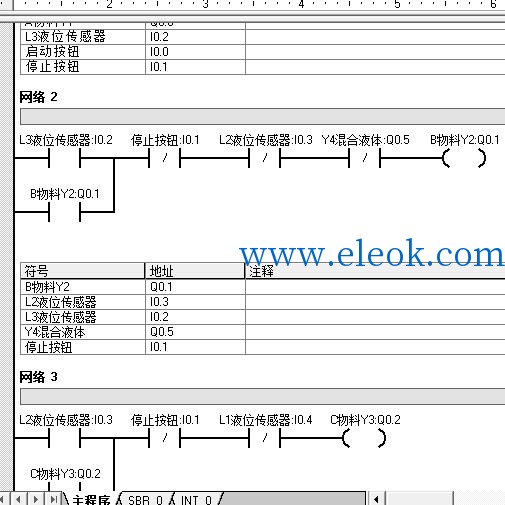

3、写出PLC控制I/O口的地址分配，并正确绘出PLC控制I/O口的接线图。编写PLC设计程序。
4、程序的调试与运行
5、设计中存在的问题和改进的措施

启动按钮        I0.0
停止按钮        I0.1
L3液位传感器        I0.2
L2液位传感器        I0.3
L1液位传感器        I0.4
T_设定温度        I0.5
A物料Y1        Q0.0
B物料Y2        Q0.1
C物料Y3        Q0.2
M搅拌电动机        Q0.3
H加热器        Q0.4
Y4混合液体        Q0.5
