[PLC] 基于s7-200 PLC试验平台交通灯自控与手控源程序及操作指南

[复制链接]

425

主题

431

帖子

296

积分

初级会员

Rank: 2

工控币
296
发表于 2020-4-18 00:47:17 | 显示全部楼层 |阅读模式
厂商
厂商: 西门子
附件里包含了交通灯的梯形图 还有操作指南

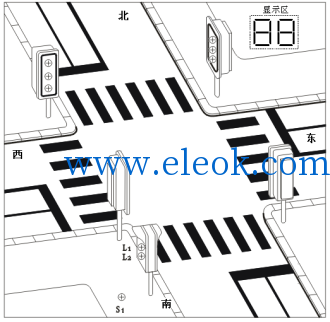

            TVT90HC-3交通灯自控与手控

一、控制要求
1、初始状态
   东西、南北两路交通灯及人行道交通灯都处于失电状态,路面交通灯数码显示区显示00。
2、操作顺序
   当按下“开始”按钮,交通灯开始工作,首先东西向绿灯亮4秒后闪2秒,然后东西向黄灯亮3秒,接着东西向红灯亮9秒。与东西向交通灯对应的是南北向红灯亮9秒后,然后南北向绿灯亮4秒闪2秒,接着南北向黄灯亮3秒。在此运行过程中人行道指示灯L1红灯亮表示禁止行人通过。

3、停止操作
   当按下“停止”按钮交通灯都停止运行。数码显示牌显示00。

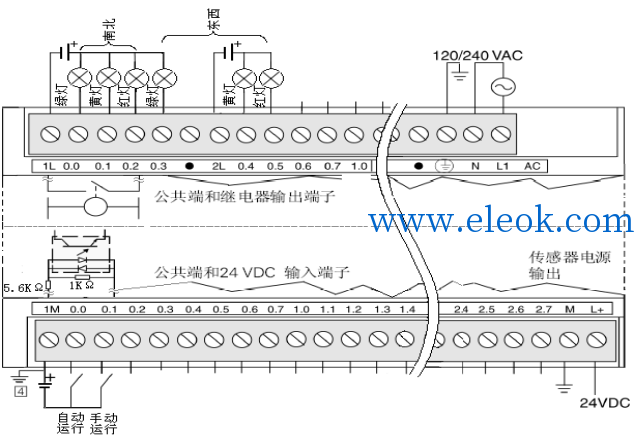

二、输入输出分配
1、输入
开始--I0.1
停止--I0.2

2、输出

东西绿--Q0.0
东西黄--Q0.1
东西红--Q0.2
南北绿--Q0.3
南北黄--Q0.4
南北红--Q0.5
L1--Q0.2
L2--Q0.5

三、参考程序


TVT90HC-3交通灯自控与手控.7z (7.87 KB, 售价: 1 工控币)
