西门子Sinamics V20变频器的内部结构

[复制链接]

425

主题

431

帖子

296

积分

初级会员

Rank: 2

工控币
296
发表于 2020-4-19 17:52:40 | 显示全部楼层 |阅读模式
Sinamics V20是西门子将全球科技系统应用到本地产品设计中的最佳典范,适用于基本应用的通用变频器,安装过程快速简单,易操作,调试快速,是一款经济,可靠,易用的通用变频器。
Sinamics V20变频器具有两种供电方式,共四种外形尺寸,功率范围覆盖0.12kW至15kW,适用于拖动泵、风机、压缩机或输送机系统,以及加工与输送领域内的简单任务。这种紧凑型变频器可并排安装以节省安装空间。除了采用常规柜壁式安装外,还可进行穿墙式安装。由于无需其它模块或附加选件即可运行,大大缩短了安装时间。通过集成式操作员面板(BOP),可顺利地进行现场调试和操作。除了具有便于连接控制器的通用串行接口外,该终端还具有一个应用于电子控制器上的通用语言Modbus接口,可用于与第三方控制器进行通信。预制的接口和应用宏(即把一组命令组织在一起完成一个特定的任务),便于进行面向应用的设置。对于额定功率高于7.5kW的变频器,该款变频器可将制动电阻器与集成的制动斩波器直接连接。
大家见惯了 Sinamics V20变频器的外部结构,下面我们就拆开看看它的“内心”!先看看它的外观

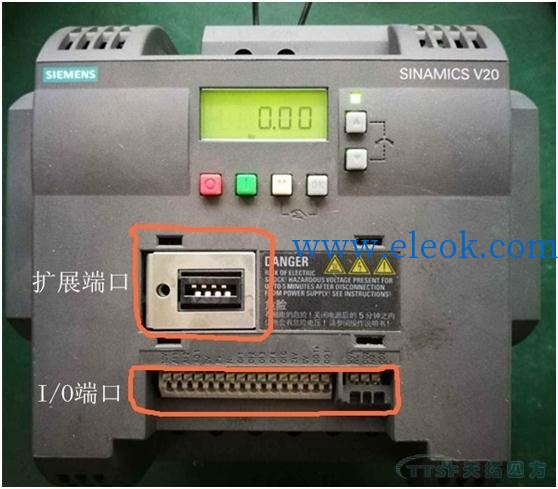

图为:西门子V20变频器外部结构

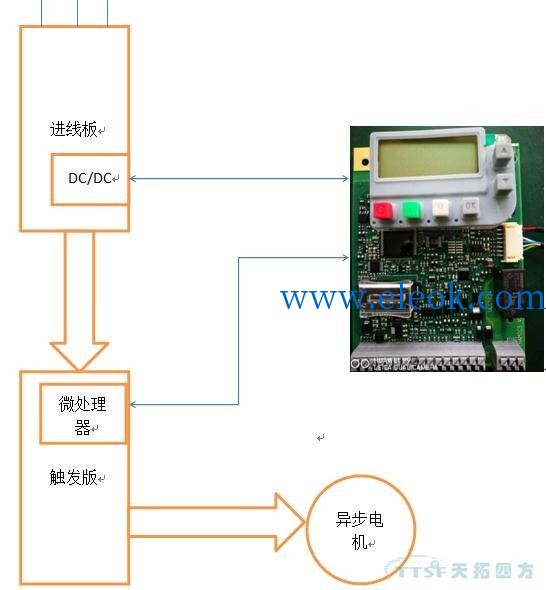

它的内部构成是这样的,共有三块电路板,1进线板,在进线板上有DC/DC变换器,2控制板和I/O板是一体的,3触发板,板上有一块微处理器和主板之间串行通信,使线路更为简洁,见下图

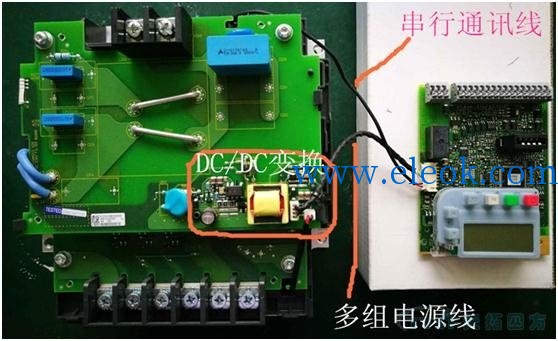

图为:左侧是进线板,右侧是控制I/O一体板

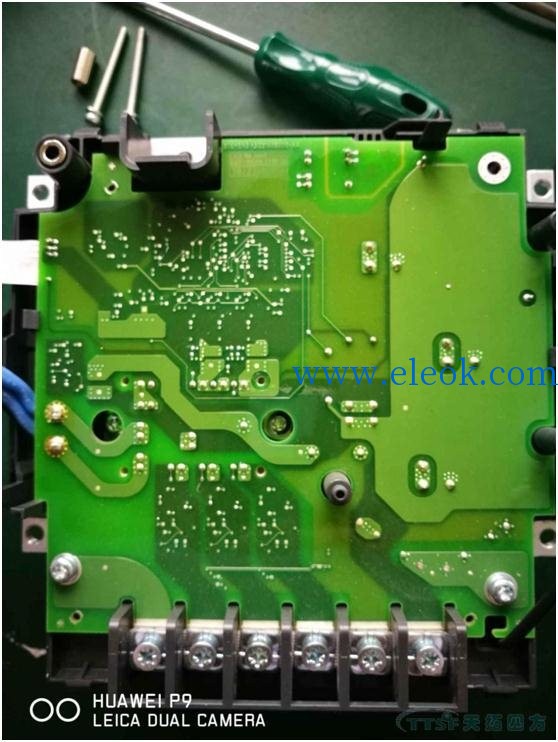

图为:进线板下面的触发版

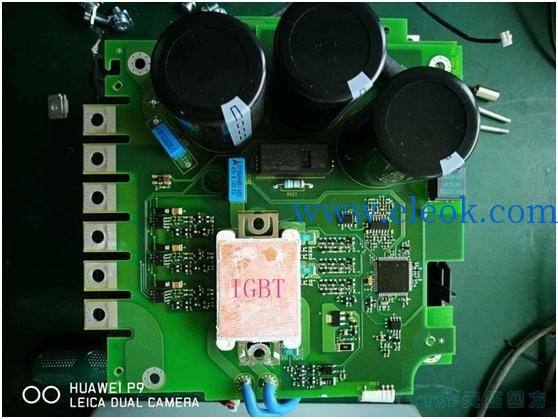

图为:触发板的正面

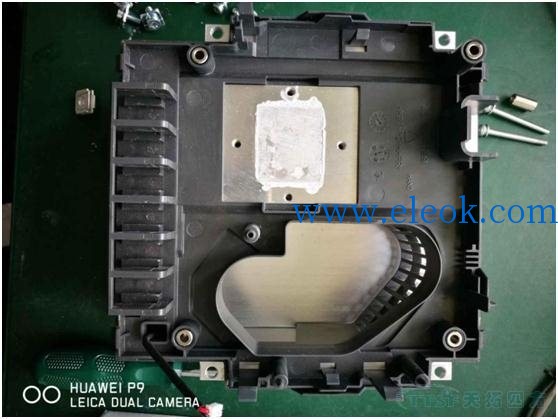

图为:散热器和机壳
