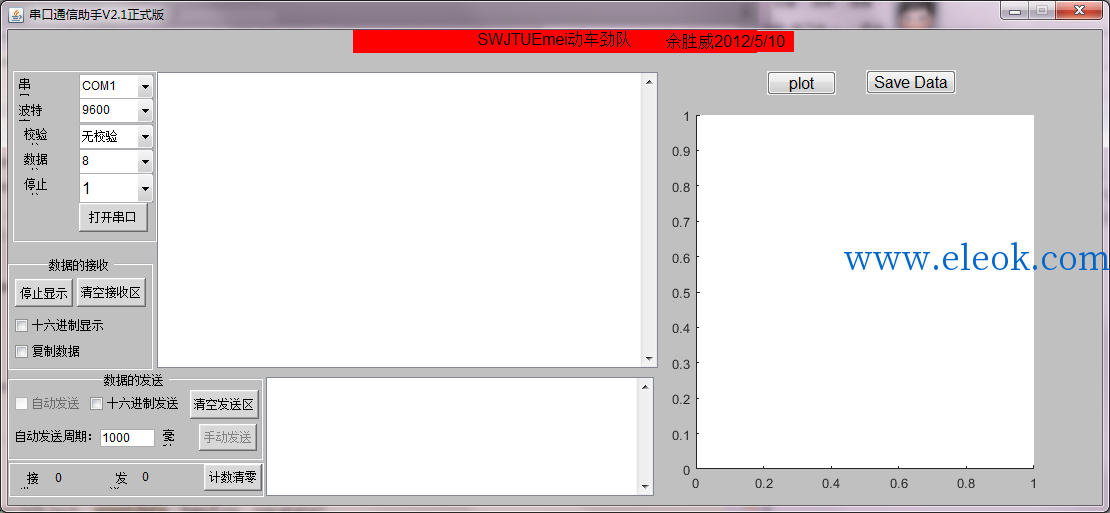

串口通信助手 MATLAB版本源程序

coolice

matlab串口通信.rar  [预览压缩包] (17.46 KB, 售价: 1 工控币)

2020-4-27 17:33 上传

点击文件名下载附件

部分代码

function start_serial_Callback(hObject, eventdata, handles)
%   【打开/关闭串口】按钮的回调函数
%    打开串口，并初始化相关参数

%% 若按下【打开串口】按钮，打开串口
if get(hObject, 'value')
    %% 获取串口的端口名
    com_n = sprintf('com%d', get(handles点com, 'value'));
    %% 获取波特率
    rates = [300 600 1200 2400 4800 9600 19200 38400 43000 56000 57600 115200];
    baud_rate = rates(get(handles.rate, 'value'));
    %% 获取校验位设置
    switch get(handles.jiaoyan, 'value')
        case 1
            jiaoyan = 'none';
        case 2
            jiaoyan = 'odd';
        case 3
            jiaoyan = 'even';
    end
    %% 获取数据位个数
    data_bits = 5 + get(handles.data_bits, 'value');
    %% 获取停止位个数
    stop_bits = get(handles.stop_bits, 'value');
    %% 创建串口对象
    scom = serial(com_n);
    %% 配置串口属性，指定其回调函数
    set(scom, 'BaudRate', baud_rate, 'Parity', jiaoyan, 'DataBits',...
        data_bits, 'StopBits', stop_bits, 'BytesAvailableFcnCount', 10,...
        'BytesAvailableFcnMode', 'byte', 'BytesAvailableFcn', {@bytes, handles},...
        'TimerPeriod', 0.05, 'timerfcn', {@dataDisp, handles});
    %% 将串口对象的句柄作为用户数据，存入窗口对象
    set(handles.figure1, 'UserData', scom);
    %% 尝试打开串口
    try
        fopen(scom);  %打开串口
    catch   % 若串口打开失败，提示“串口不可获得！”
        msgbox('串口不可获得！');
        set(hObject, 'value', 0);  %弹起本按钮
        return;
    end
    %% 打开串口后，允许串口发送数据，清空接收显示区，点亮串口状态指示灯，
    %% 并更改本按钮文本为“关闭串口”
    set(handles.period_send, 'Enable', 'on');  %启用【自动发送】按钮
    set(handles.manual_send, 'Enable', 'on');  %启用【手动发送】按钮
    set(handles.xianshi, 'string', ''); %清空接收显示区
    set(handles.activex1, 'value', 1);  %点亮串口状态指示灯
    set(hObject, 'String', '关闭串口');  %设置本按钮文本为“关闭串口”
else  %若关闭串口
    %% 停止并删除定时器
    t = timerfind;
    if ~isempty(t)
        stop(t);
        delete(t);
    end
    %% 停止并删除串口对象
    scoms = instrfind;
    stopasync(scoms);
    fclose(scoms);
    delete(scoms);
    %% 禁用【自动发送】和【手动发送】按钮，熄灭串口状态指示灯
    set(handles.period_send, 'Enable', 'off', 'value', 0); %禁用【自动发送】按钮
    set(handles.manual_send, 'Enable', 'off');  %禁用【手动发送】按钮
    set(handles.activex1, 'value', 0);  %熄灭串口状态指示灯
end

function dataDisp(obj, event, handles)
global value
%        串口的TimerFcn回调函数
%   串口数据显示
%% 获取参数
hasData = getappdata(handles.figure1, 'hasData'); %串口是否收到数据
strRec = getappdata(handles.figure1, 'strRec');   %串口数据的字符串形式，定时显示该数据
numRec = getappdata(handles.figure1, 'numRec');   %串口接收到的数据个数
%% 若串口没有接收到数据，先尝试接收串口数据
if ~hasData
    bytes(obj, event, handles);
end
%% 若串口有数据，显示串口数据
if hasData
    %% 给数据显示模块加互斥锁
    %% 在执行显示数据模块时，不接受串口数据，即不执行BytesAvailableFcn回调函数
    setappdata(handles.figure1, 'isShow', true);
    %% 若要显示的字符串长度超过10000，清空显示区
    if length(strRec) > 10000
        strRec = '';
        setappdata(handles.figure1, 'strRec', strRec);
    end
    %% 显示数据
    set(handles.xianshi, 'string', strRec);

%保存成.txt文件
% [FileName PathName]=uiputfile({'*.txt','Txt Files(*.txt)';'*.*','All Files(*.*)'},'choose a File');
% ysw= [PathName FileName];
% dlmwrite(ysw, strRec,'delimiter','\t');
% save ysw strRec
% save(char(ysw), 'strRec')
