三菱plc+触摸屏实现电梯控制 SFC语言编写

[复制链接]
查看58 | 回复0 | 2020-12-3 01:18:16 | 显示全部楼层 |阅读模式
(一)电梯上行

1.当电梯停于4楼一下楼层时, 若4楼呼叫,则上行到4楼碰到行程开关后曳引机停止。开门6s,关门6s,电梯停止带响应。

2.电梯停于3楼以下楼层,3楼呼叫,则上行,碰到3楼行程开关后曳引机停止。开门6s,关门6s,电梯停止带响应。

3.电梯停于1楼,2楼呼叫,则上行,碰到2楼行程开关后停止。开门6s,关门6s,电梯停止带响应。

4.电梯停于1F,2F,3F同时呼叫,则电梯上行到2F后,听5S,继续上行到3F后停止。

5.电梯停于1楼,3楼、4楼同时呼叫,电梯上行到3楼,停9秒,继续上行到4楼停止。

6.电梯停于1楼,2楼、4楼同时呼叫电梯上行到2楼,停9秒,继续上行到4楼停止。

7.电梯停于1楼,2、3、4楼同时呼叫电梯上行到2楼,停9秒,继续上行到3楼,停5秒,再继续上行到4楼停止。

8.电梯停于2楼,3、4楼同时呼叫,电梯上行到3楼,停9秒,继续上行到4楼停止。

(二)电梯下行

1.电梯停于4楼或3楼或2楼,1楼呼叫,电梯下行到1楼停止。

2.电梯停于4楼或3楼,2楼呼叫,电梯下行到2楼停止。

3.电梯停于4楼,3楼呼叫,电梯下行到3楼停止。

4.电梯停于4楼,3楼、2楼同时呼叫,电梯下行到3楼,停9秒,继续下行到2楼停止。

5.电梯停于4楼,2楼、1楼同时呼叫,电梯下行到2楼,停9秒,继续下行到1楼停止。

6.电梯停于4楼,3楼、2楼、1楼同时呼叫,电梯下行到3楼,停9秒,继续下行到2楼,停9秒,再到1楼停止。
需要可在附件下载

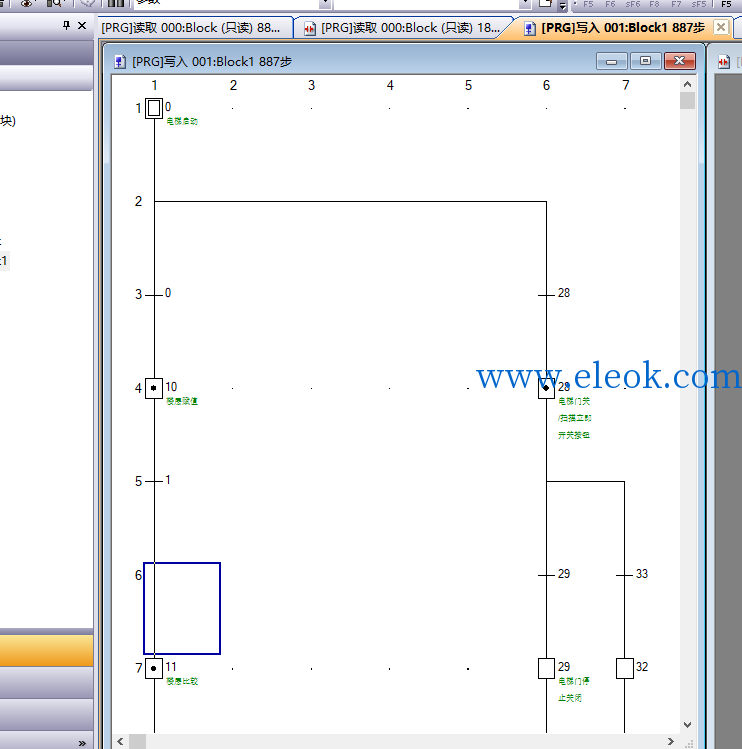

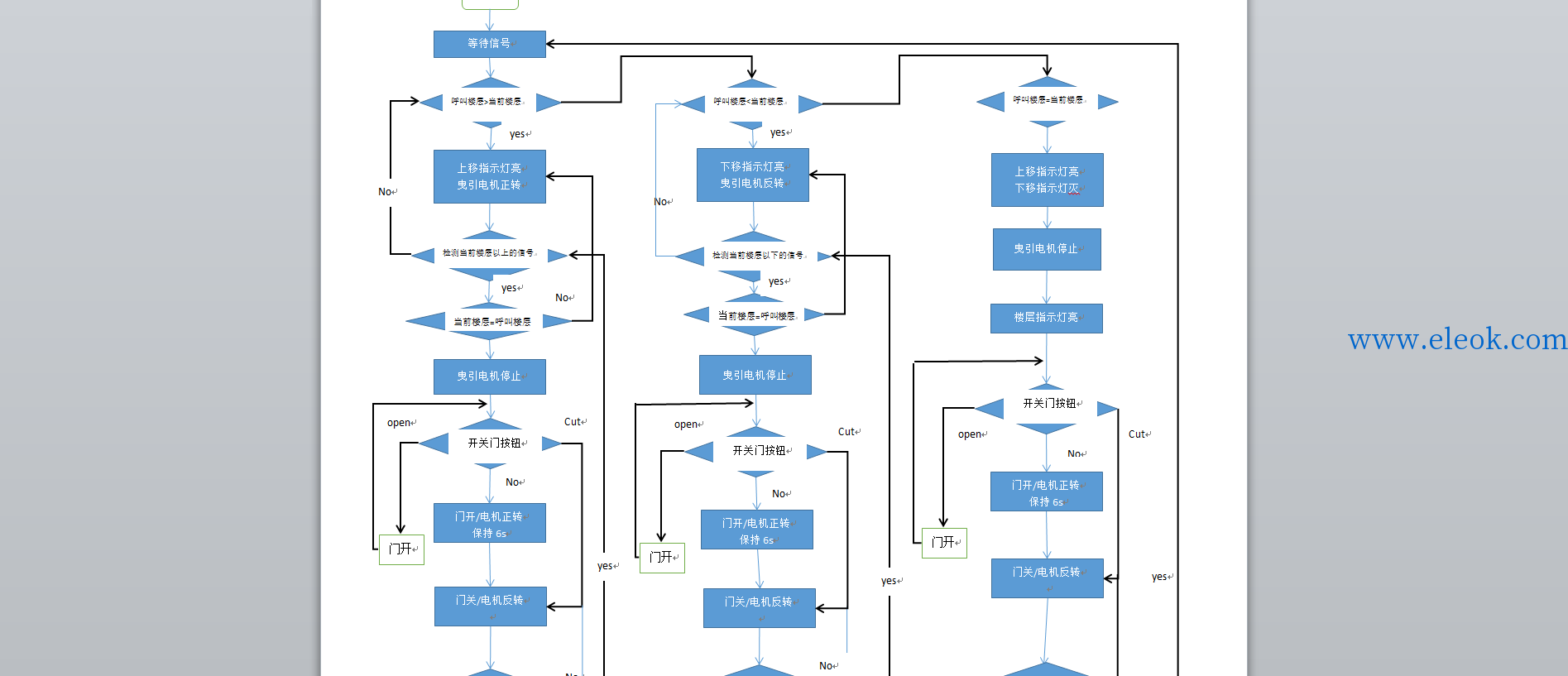

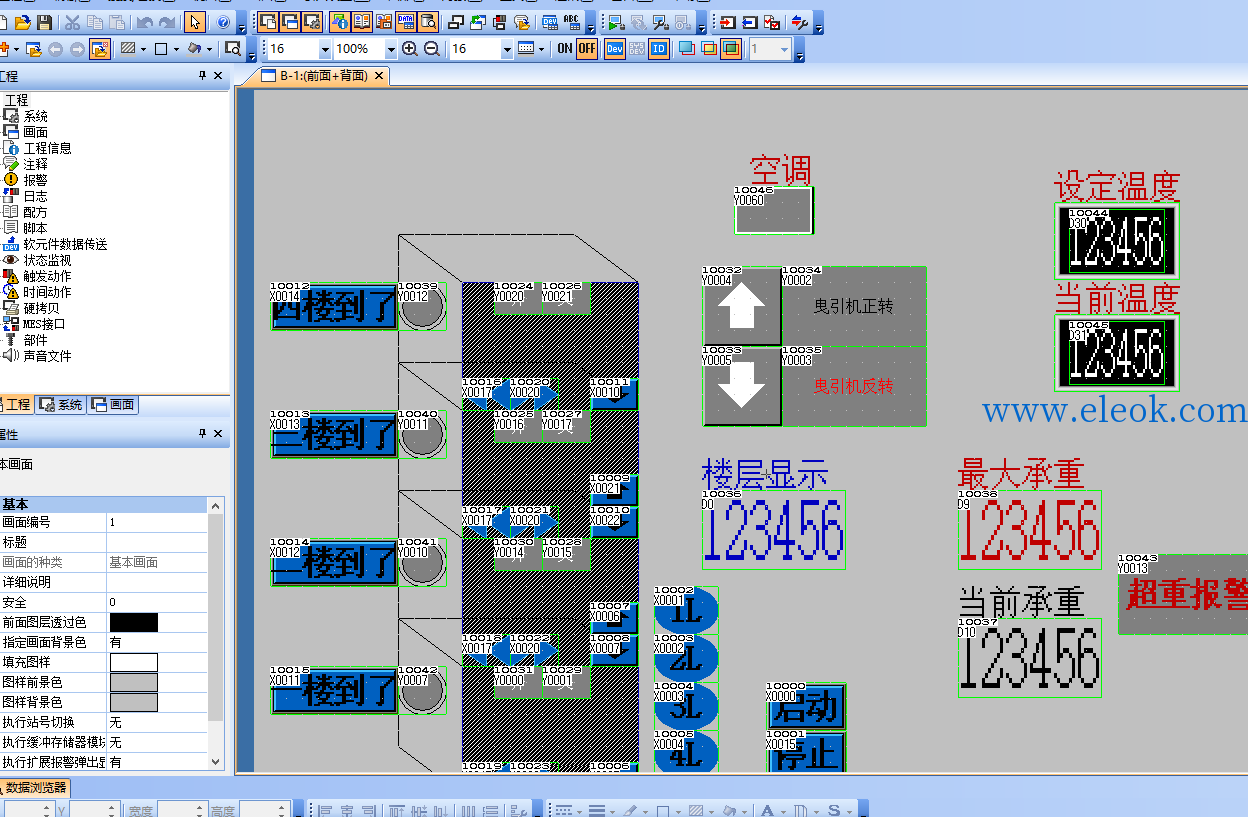

3.png 4.png 2.png 1.png

电梯控制plc_HMI程序.zip (423.6 KB, 售价: 5 工控币)
