LabVIEW波形显示控件使用教程和示例
[复制链接]
9
|
0
|
2020-12-8 11:46:58
|
显示全部楼层
|
阅读模式
按照处理测量数据的方式和显示过程的不同,LabVIEW波形显示控件主要分为两类:
波形图(Graph):基本数据结构是数组,一次显示完成
波形图表(Chart):基本数据结构是数据标量或数组,连续不断显示
Chart波形图表是将数据源(例如采集得到的数据)在某一坐标系中,实时、逐点地显示出来,它可以反映被测物理量的变化趋势,例如显示一个实时变化的波形或曲线,传统的模拟示波器、波形记录仪就是如此。
Graph波形图则是对已采集数据进行事后处理的结果。它先将被采集数据存放在一个数组之中,然后根据需要组织成所需的图形显示出来。它的缺点是没有实时显示,但是它的表现形式要丰富得多。例如采集了一个波形后,经处理可以显示出其频谱图。现在,数字示波器也可以具备类似Graph的显示功能。

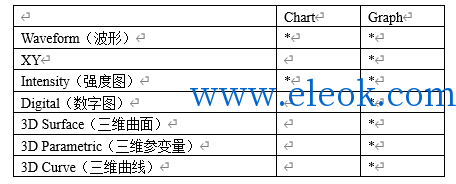

LabVIEW的Graph波形图子模板中有许多可供选用的控件,其中常用的见下表:

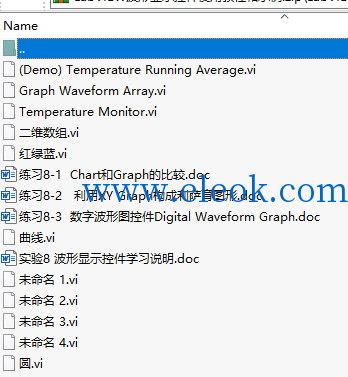

LabVIEW波形显示控件使用教程和示例.zip
(651.39 KB, 售价: 2 工控币)
2020-12-8 11:46 上传
点击文件名下载附件
labview
,
控件
,
波形
