Multisim14仿真PIC16f84单片机驱动led
[复制链接]
8
|
0
|
2021-1-16 02:38:47
|
显示全部楼层
|
阅读模式
Multisim14仿真PIC16f84,点个灯,为什么是用Multisim,因为Multisim仿真模拟电路比较准。用习惯了,就是支持的单片机真不多。

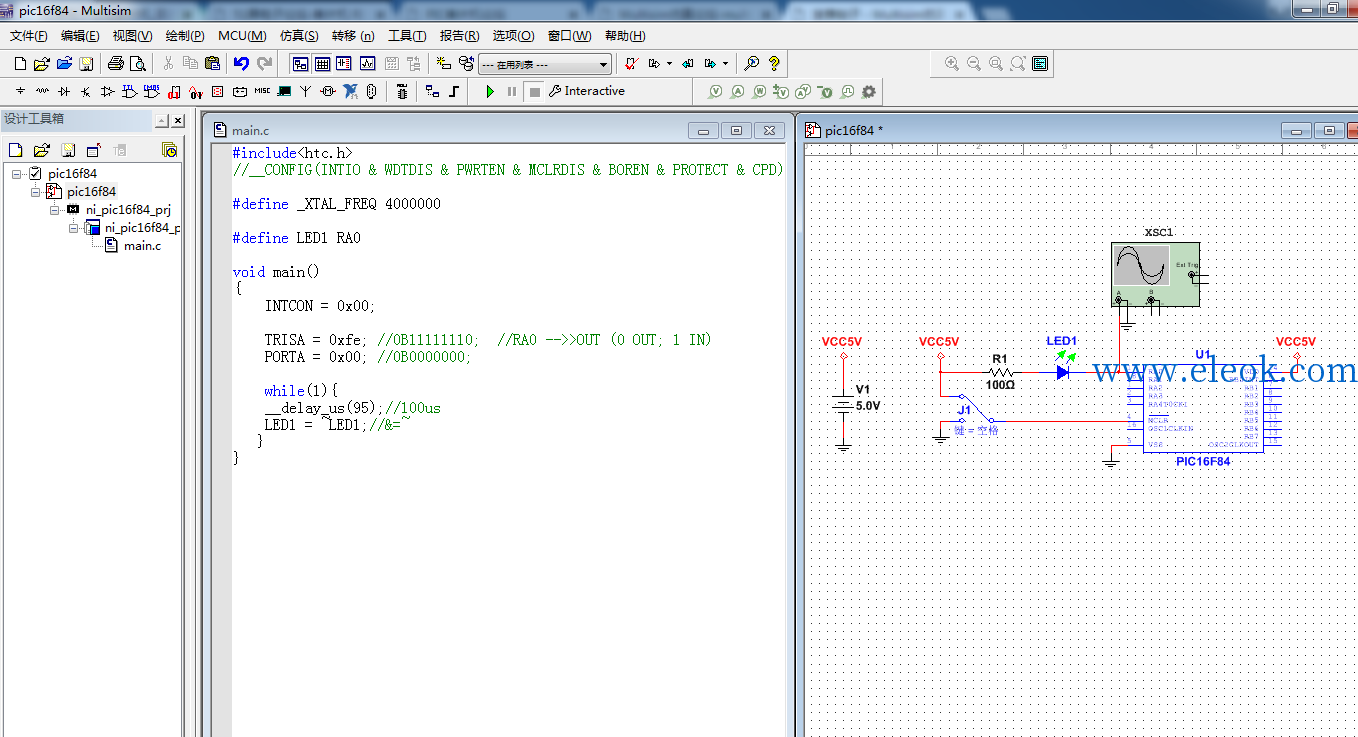

仿真原理图如下(仿真工程文件可到本帖附件中下载)
单片机源程序如下:
#include<htc.h>
//__CONFIG(INTIO & WDTDIS & PWRTEN & MCLRDIS & BOREN & PROTECT & CPD);
#define _XTAL_FREQ 4000000
#define LED1 RA0
void main()
{
INTCON = 0x00;
TRISA = 0xfe; //0B11111110; //RA0 -->>OUT (0 OUT; 1 IN)
PORTA = 0x00; //0B0000000;
while(1){
__delay_us(95);//100us
LED1 = ~LED1;//&=~
}
}
复制代码
仿真文件、单片机程序代码、pic16f8x手册下载:
ni_pic16f84.zip
(1.15 MB, 售价: 2 工控币)
2021-1-16 02:38 上传
点击文件名下载附件
Multisim
,
PIC16f84
,
pic16
,
单片机
