Multisim仿真二十四进制计数器74LS160+74LS161

[复制链接]
查看6 | 回复0 | 2021-4-12 23:54:40 | 显示全部楼层 |阅读模式
实验题目:用一片 74LS160 同步十进制计数器和一片 74LS161 同步二进制计数器,连接成二十四
进制的计时电路。输入信号为数字脉冲信号。
这是我们上周的数电实验题目,附件是24进制计数器的Multisim14的仿真文件,
都是自己原创的,请大家多多指教。

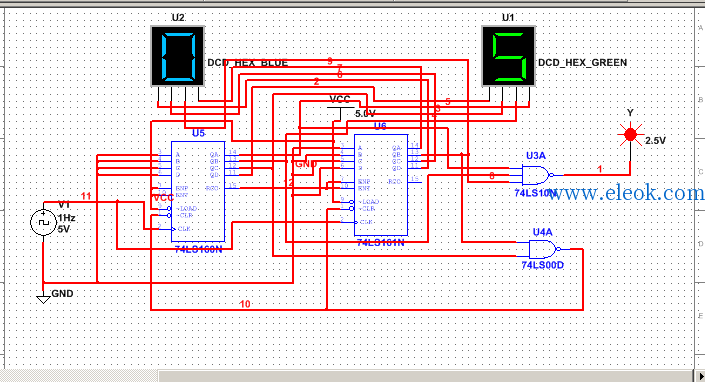

仿真原理图如下(Multisim仿真工程文件可到本帖附件中下载)

仿真工程文件: 二十四进制计数器.zip (120.4 KB, 售价: 1 工控币)
