Multisim仿真模拟乒乓球电路

[复制链接]
查看0 | 回复0 | 2021-4-12 23:56:30 | 显示全部楼层 |阅读模式
使用说明:1.用8个发光二极管表示球;用两个按钮分别表示甲乙两个球员的球拍;
2.一方发球后,球以固定速度向另一方运动(发光二极管依次点亮),当球达到最后一个发光二极管时,
对方击球(按下按钮)球将向相反方向运动,在其他时候击球视为犯规,给对方加1分;都犯规,各自加1分;
3.甲、乙各有一数码管计分;
4.裁判有一个按钮,是系统初始化,每次得分后, 按下一次。
文件夹画有电路图

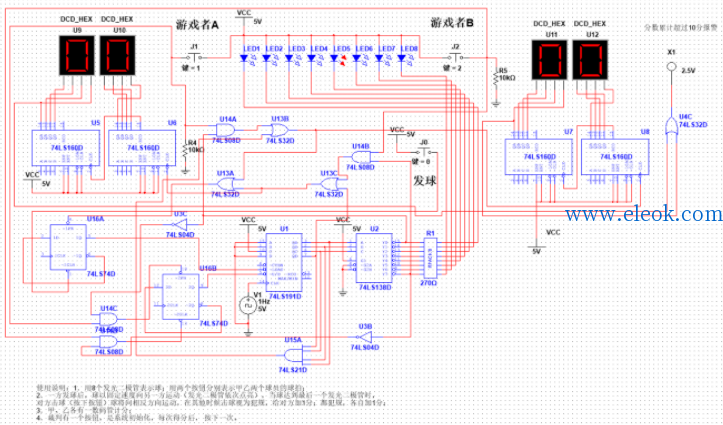

仿真原理图如下(Multisim仿真工程文件可到本帖附件中下载)

仿真工程文件下载: 兵乓球.zip (339.83 KB, 售价: 1 工控币)
