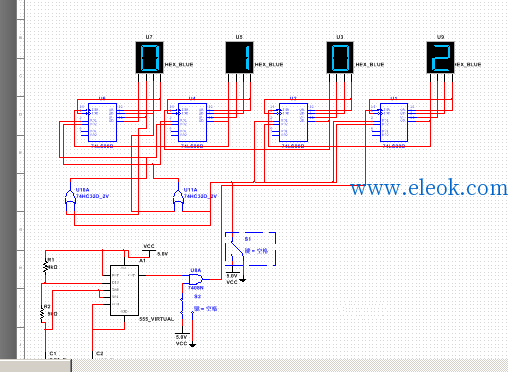

Multisim仿真电子秒表电路 带设计报告

[复制链接]
查看1 | 回复0 | 2021-4-13 00:05:04 | 显示全部楼层 |阅读模式

1.设计任务
电子秒表是测定段时间间隔的仪表,由振荡电路、计数器、译码器、显示电路等部分组成,其中振荡器组成标准秒信号发生器,由不同进制的计数器、译码器和显示器组成计时系统。
技术要求:
1、采用中、小规模数字集成电路实现。
2、具有清零、启动计时、暂停计时及继续计时等控制功能。
3、可以准确显示00.00-99.99。
4、由七段LED显示器显示。
5、控制开关两个:启动(继续)暂停计时开关和复位开关。
6、利用Multisim (或EWB)进行电路仿真与调试。
目  录
1.设计任务        1
2.设计原理及方案        2
2.1 设计方案        2
2.2 设计原理        2
3.设计步骤和结果        3
3.1振荡器        3
3.2 计数器        3
3.3控制电路        4
4.总电路图        5
5.课程设计总结        6
6.设计体会        7
参考文献        8
电子秒表课程设计报告.doc (224 KB, 售价: 1 工控币)
