Multisim仿真多路循环彩灯数字电路设计

[复制链接]
查看9 | 回复0 | 2021-4-13 00:42:57 | 显示全部楼层 |阅读模式

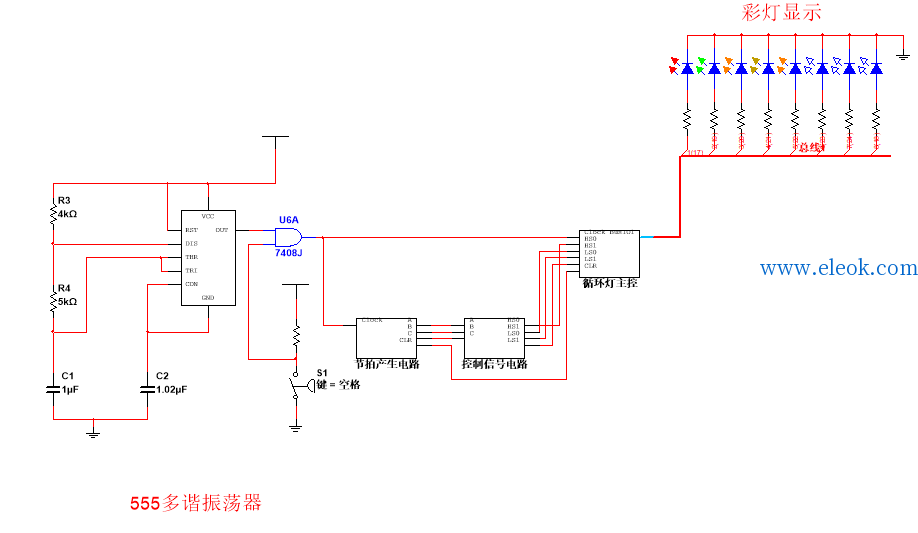

总体电路图

(设计循环彩灯控制器,通过555定时器产生脉冲信号,通过两片四位移位寄存器级联起来去控制八个发光二极管,利用移位功能实现八个灯从左到右依次点亮,各2秒,共十六秒;接下来八个灯从右到左依次熄灭各两秒,共十六秒;利用置数和清零功能实现最后八个灯同时闪烁八次)(由于multsim软件时间与现实时间不对等,所以我的图并非严格2秒,需要可自主调节)


Multisim仿真原理图如下(仿真工程文件可到本帖附件中下载)

仿真文件: 循环彩灯.zip (396.09 KB, 售价: 1 工控币)
