优先病房呼叫设计的Multisim仿真电路图

[复制链接]
查看0 | 回复0 | 2021-4-14 15:31:52 | 显示全部楼层 |阅读模式
设计一个病房呼叫系统。
功能
(1)当有病人紧急呼叫时,产生声,光提示,并显示病人的编号;
(2)根据病人的病情设计优先级别,当有多人呼叫时,病情严重者优先;
(3)医护人员处理完当前最高级别的呼叫后,系统按优先级别显示其他呼叫病人的病号。

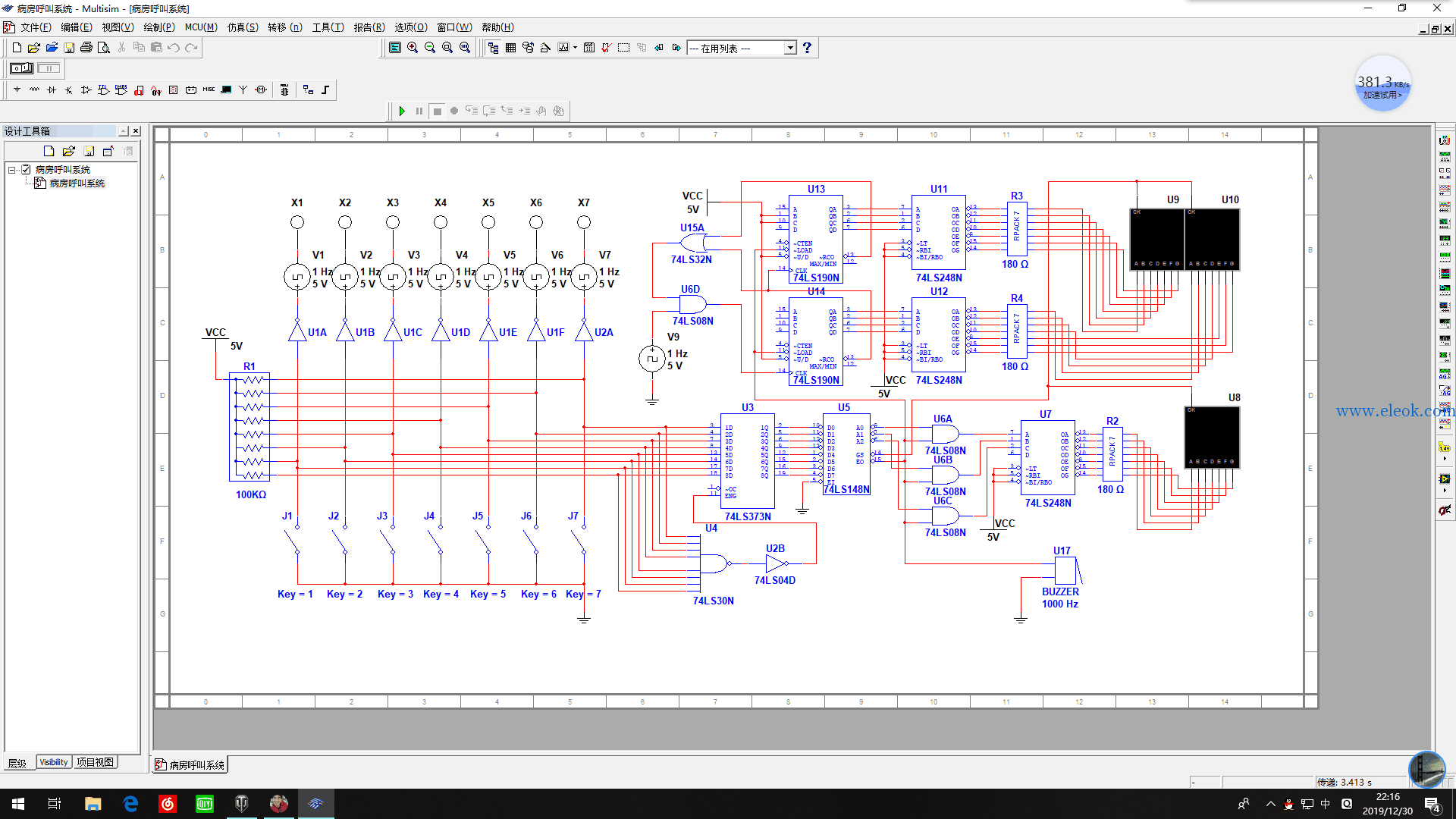

仿真原理图如下(Multisim仿真工程文件可到本帖附件中下载)
优先病房呼叫设计.zip (349.32 KB, 售价: 1 工控币)
