数字电路电子钟,含文档,multisim图

[复制链接]
查看5 | 回复0 | 2021-4-14 16:24:20 | 显示全部楼层 |阅读模式
通过数码管显示时、分、秒,24小时进制。想改时间的时候可以调节时间。
分这几个模块

具体可以看附件文档,里面怎么做的都写了


1.功能:

      通过数码管显示时、分、秒,24小时进制。

2.设计要求:

      1. 设计电路

      2. 电路仿真与调试

      3. 编写设计报告,写出设计与制作的全过程,总结体会

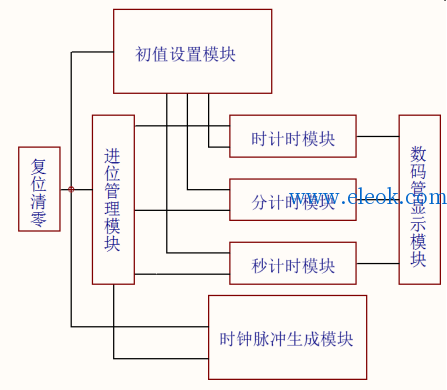

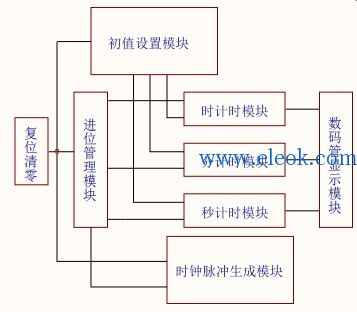

3.功能框图如下:



  • 时钟脉冲生成模块

采用由集成电路定时器555与RC组成的多谐振荡器。

也可以采用函数信号发生器生成秒脉冲信号。


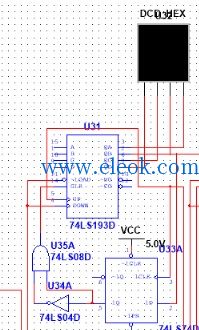

( 2 ) 计数器模块、进位控制模块

十进制计数器,用二进制计数器直接连接数码管,通过复位法实现十进制。时、分、秒分别为24、 60、60进制,秒、分显示00~59,时显示为00~23,用低位清零脉冲作为高位计数脉冲


(3)  状态切换电路


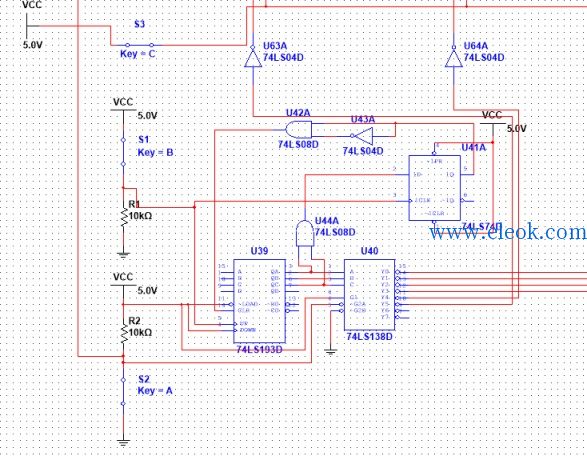

(4) 校准电路

当数字钟走时出现误差时,需要校正时间。校时电路可实现对“时”“分”“秒”的校准。校准设置开关SET在低电平时,通过位置开关切换时、分、秒校准,通过校准按键进行单独循环计数。



完整的Word格式文档和仿真文件下载:

数字电子时钟.zip (647.5 KB, 售价: 2 工控币)
