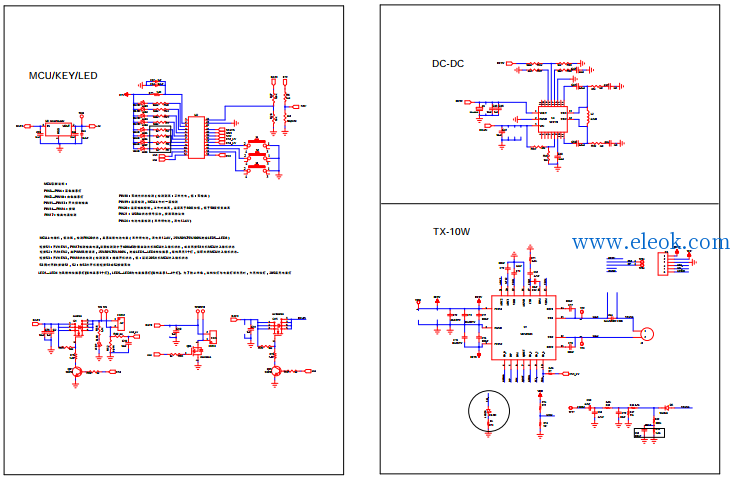

(部分截图)完整PDF格式原理图在本帖尾部附件
MCU上电待机，低功耗，检测PIN20状态，显示当前电池电量（三串锂电池，满电是12.6V，25%50%75%100%对应LED5---LED8）
短按S1：开/关EN1，PIN17检测输出电流,设置检测到小于60Ma/3秒就自动关机MCU进入待机状态，或者再按S1关机MCU进入待机状态
短按S2：开/关EN2，出PWM风扇调速，25%50%75%100%，对应LED1---LED4档位指示，每档只亮1个灯，循环关闭MCU进入待机状态.
短按S3：开/关EN3，PIN18状态检测（检测到高：持续开机状态，低：延迟20S关机MCU进入待机状态
LED1---LED4 为风扇档位指示灯(每档显示1个灯)，LED5---LED8为电量指示灯(每档显示1---4个灯)。为了防止串色，当档位灯与电量灯都有亮时，先亮档位灯，20S后亮电量灯
S3 同时开/关按键S1，S2：在S3未开机前短按S1或S2按键无效
PIN18：无线充状态检测（检测到高：正常充电，低：无输出）
PIN19：温度检测，MCU工作时一直检测
PIN20：温度输出控制，工作时出高，温度高于80度拉低，低于50度恢复出高
PIN21： USB口状态信号接收，按通讯协议做
PIN24：电池电量检测（三串锂电池，满电12.6V）
MCU引脚说明：
PIN3---PIN6：蓝色指示灯
PIN7---PIN10：白色指示灯
PIN11---PIN13：开关控制输出
PIN14---PIN16：按键
PIN17：输出电流检测
