24V 350W开关电源电路原理图+PCB工程文件 UC3843AD lm193芯片

[复制链接]
查看8 | 回复0 | 2021-4-21 23:54:18 | 显示全部楼层 |阅读模式
24V350W 开关电源详细资料  原理图+PCB图,在附件里啦,有需要的欢迎下载!

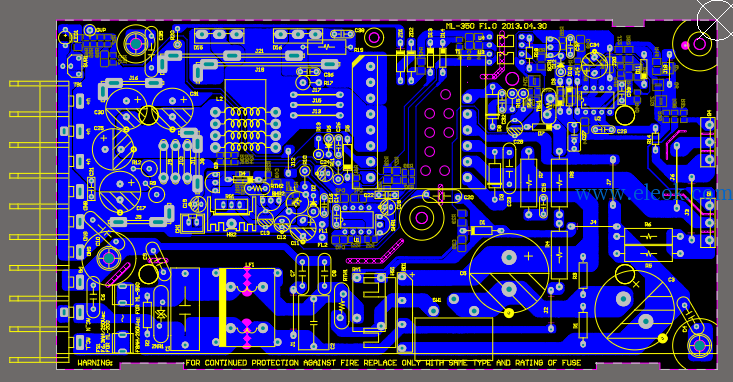

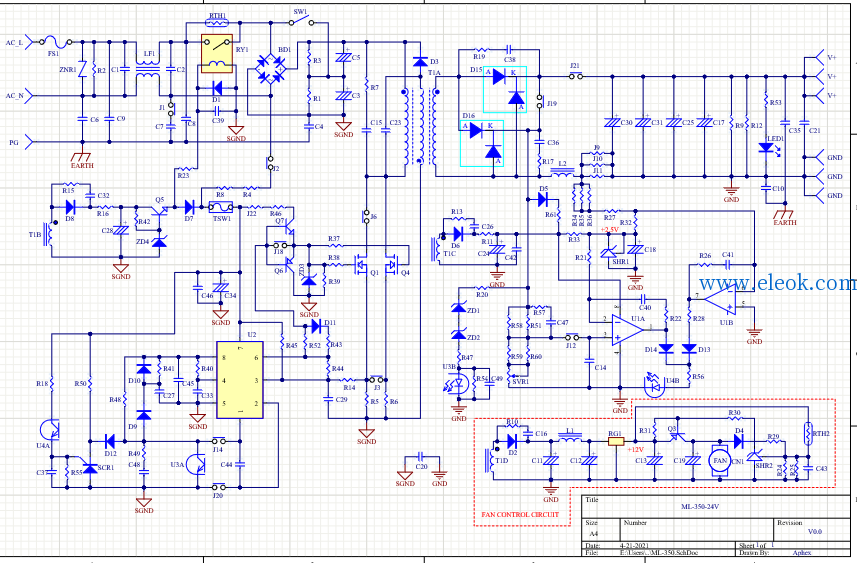

Altium Designer画的原理图和PCB图如下:(完整工程文件请下载附件查看)
1.png 2.png
24V350W原理图和PCB源文件.zip (583.2 KB, 售价: 5 工控币)
