OB2269CP开关电源PCB电路原理图 BOM 12V_5A 60w功率开关电源

[复制链接]
查看4 | 回复0 | 2021-4-22 00:24:31 | 显示全部楼层 |阅读模式
一、用途
可以用于显示器、打印机、摄像头等12V/5A规格的场合供电,可以替代12V1A  12V2A 12A3A 12V4A使用;
二、工作环境
工作环境温度:-10℃~+40℃
贮存温度:-40℃~+70℃
工作相对湿度;≤90%(40℃±2℃)
贮存相对湿度;≤(95±3)%
三、交流输入
电压:单相100Vac—240Vac
频率:47Hz—63Hz
效率:≥80%
四、直流输出
电压/电流: 11.6---12.6V / 5A
输出功率: ≤60W
稳压精度:<±1%
负载效应:<±1%
源效应:  <±0.3%
温度系数:<±0.1%
负载效应恢复时间:≤200uS
开机过冲幅度:<±10%
启动冲击电流:<150%
衡重杂音:    <2mV
峰峰值杂音:  <100mV
五、保护功能
过压保护
短路保护
六、其它
1、可靠性MTBF≥1*105h
2、绝缘电阻:
试验电压Vdc=500V;
交流输入端对直流输出端电阻R≥25MΩ(湿热条件下2MΩ)
3、绝缘强度:交流输入端对直流输出端能承受交流电压2KV(漏电流5mA)1分钟无击穿,飞弧和电晕现象。

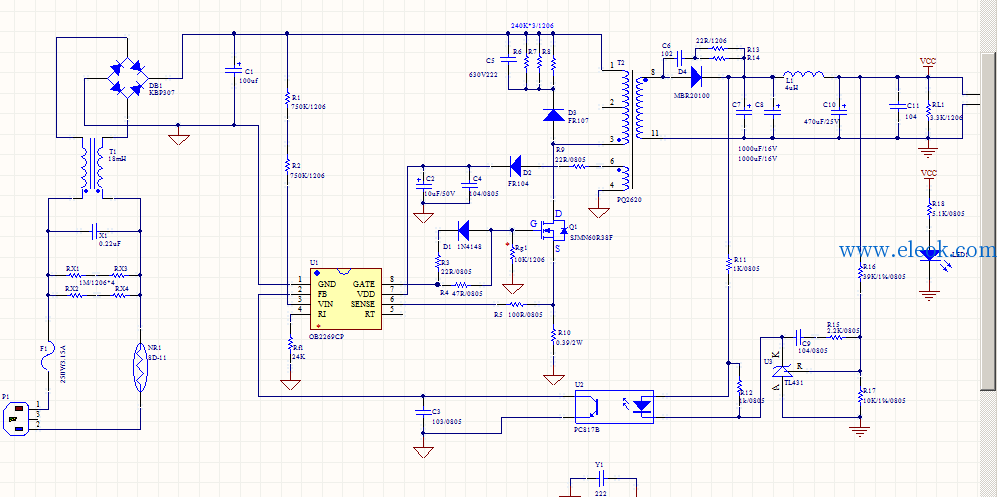

Altium Designer画的原理图和PCB图如下:(附件中可下载工程文件)
1.png 2.png

BOM物料表: 12V5A BOM.xlsx (14.32 KB, 售价: 1 工控币)
