[综合应用] 电路板PCB上料机 QD77MS16 8轴控制 Q系列PLC和HMI程序 完整图纸

[复制链接]
Klaus9 发表于 2021-4-25 20:23:21 | 显示全部楼层 |阅读模式
厂商
厂商: 三菱

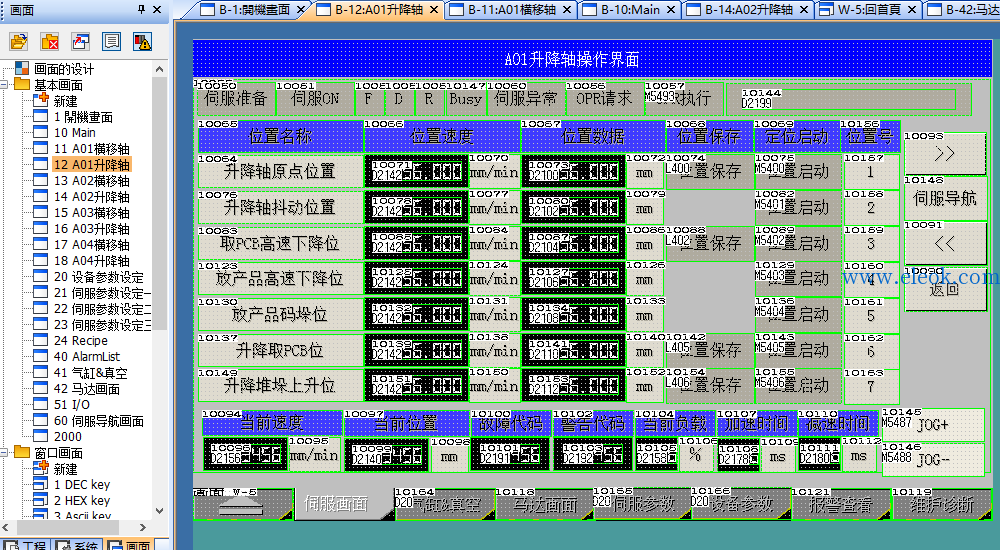

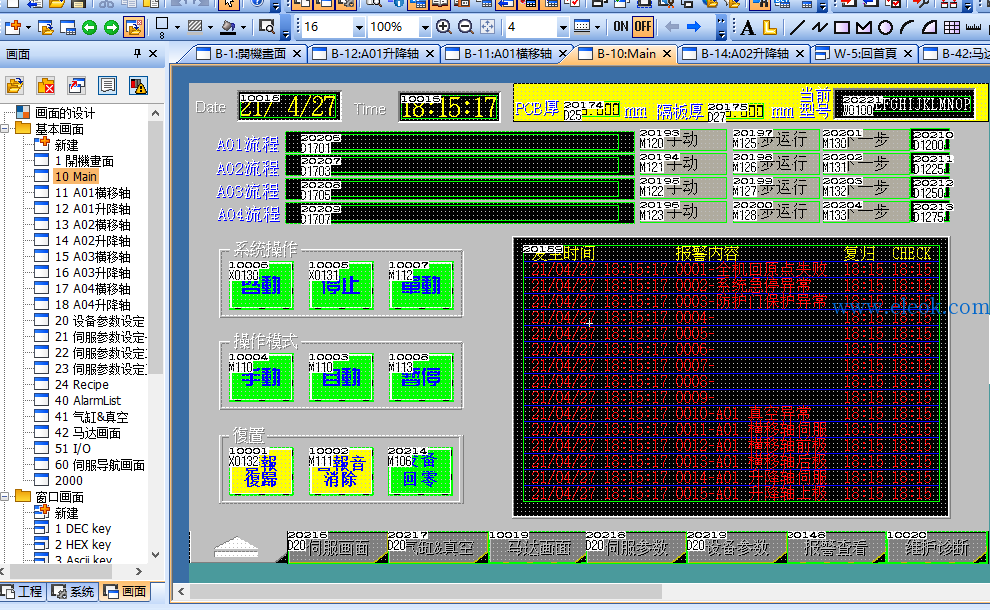

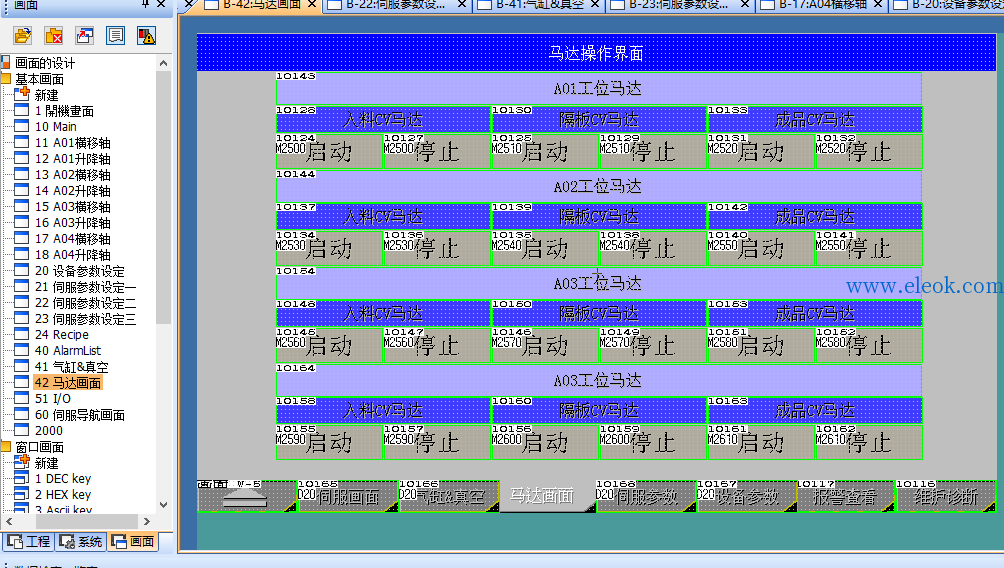

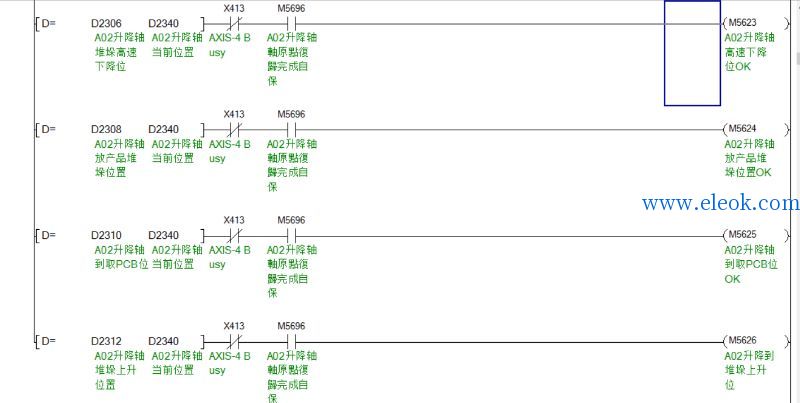

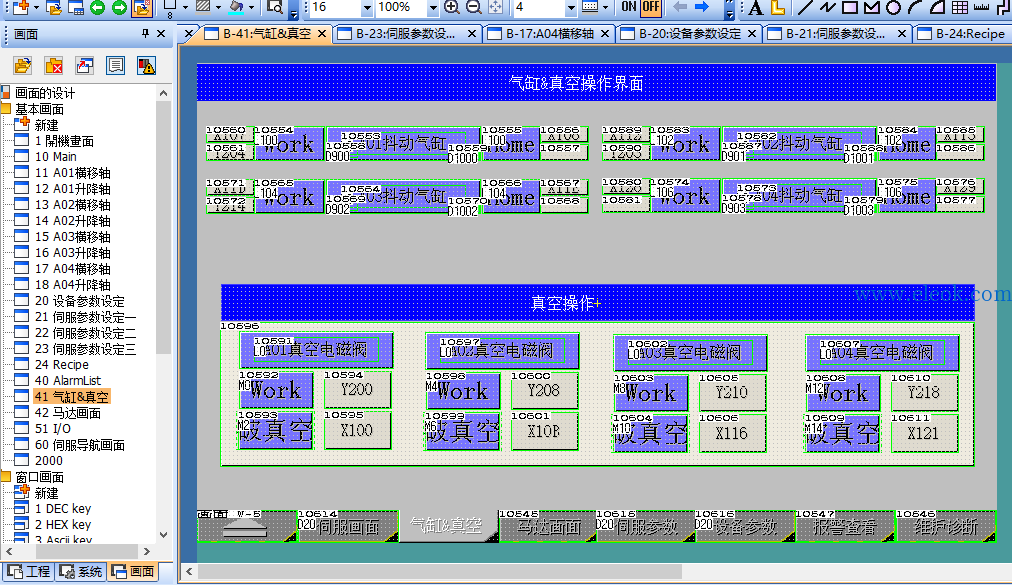

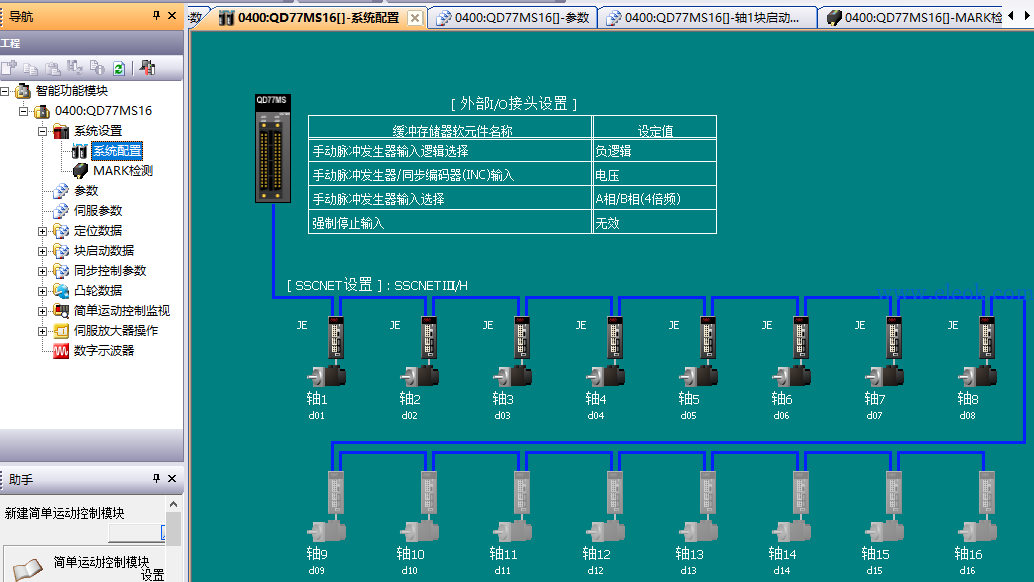

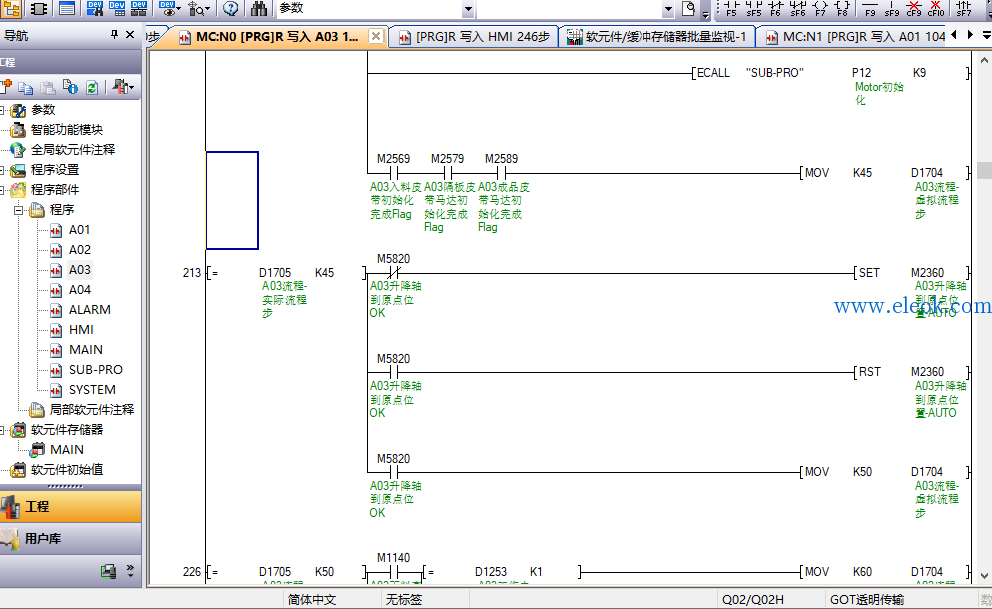

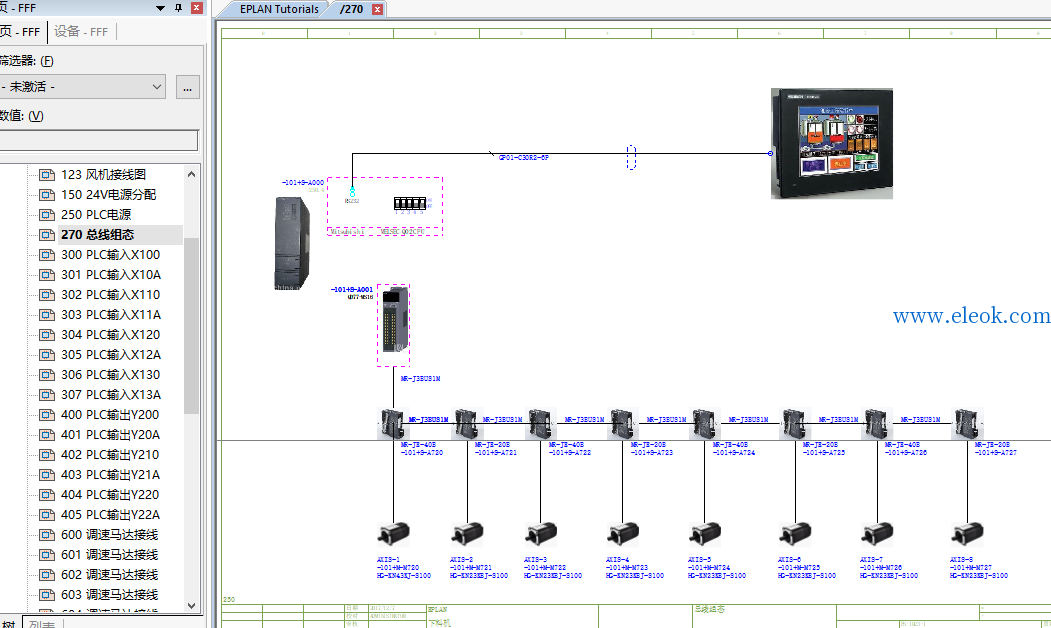

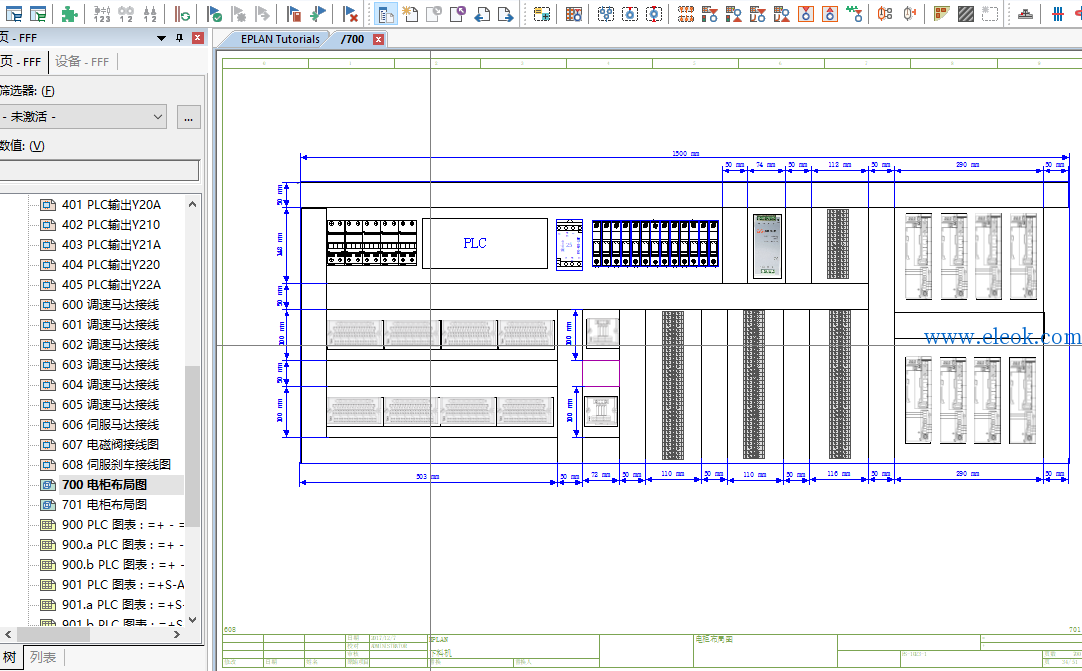

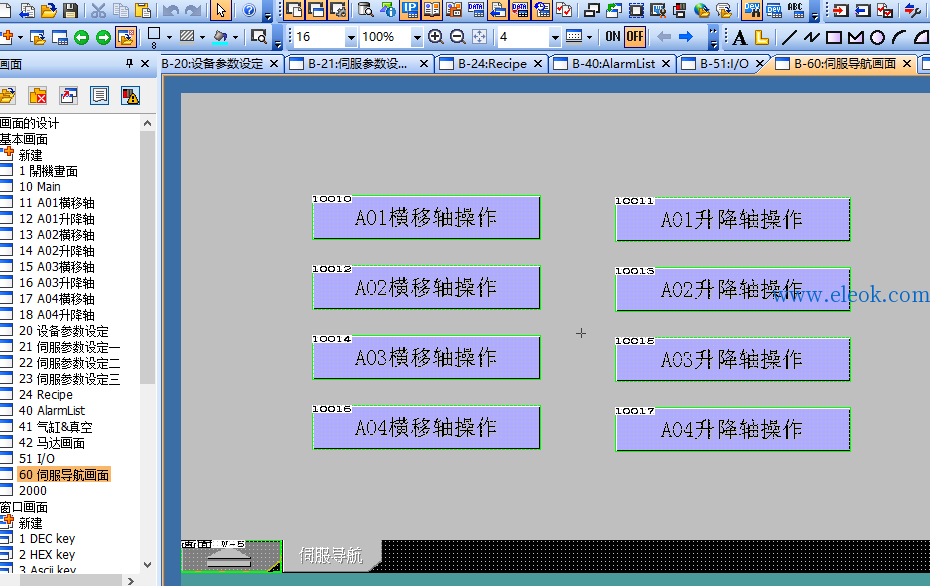

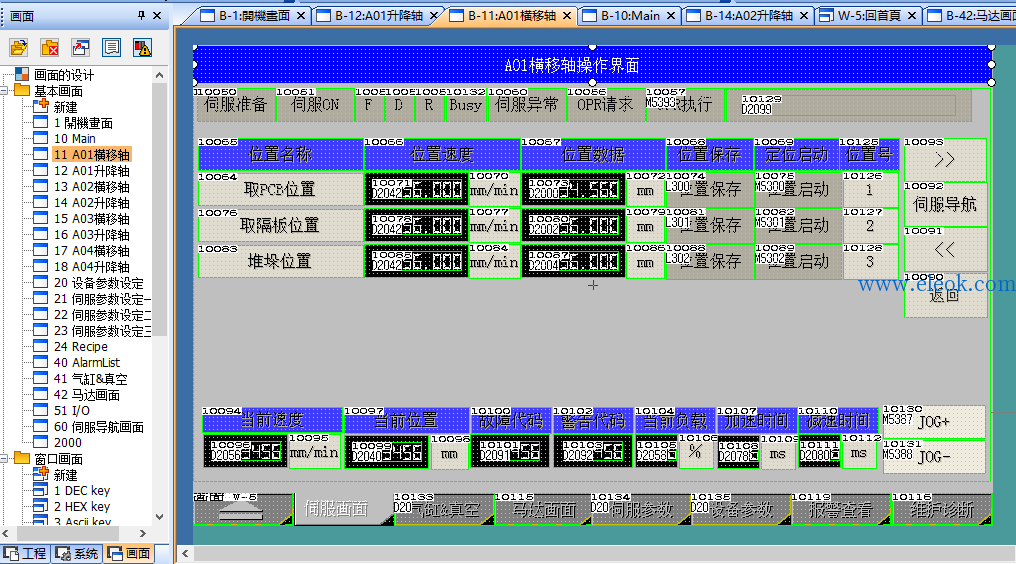

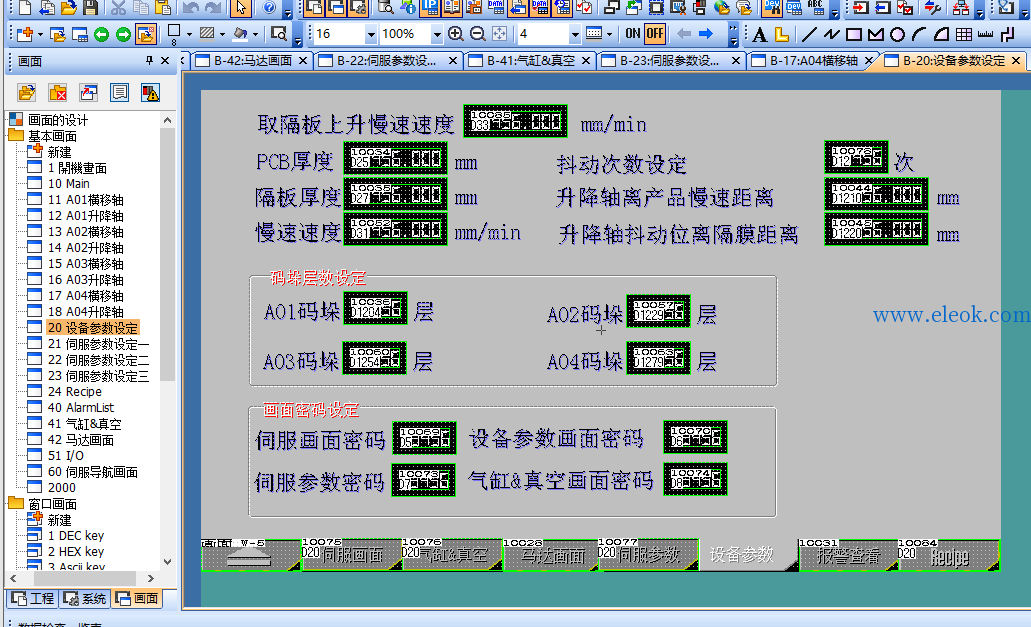

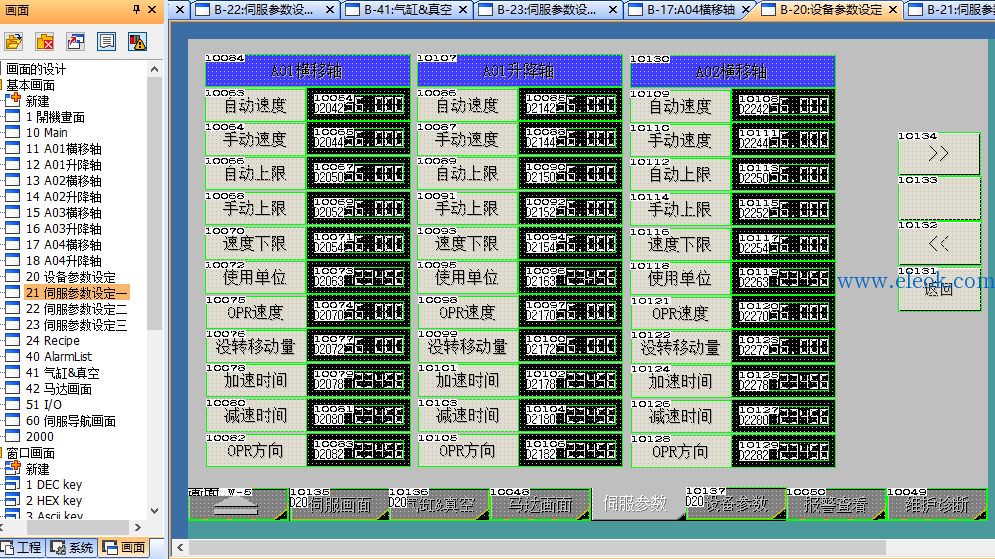

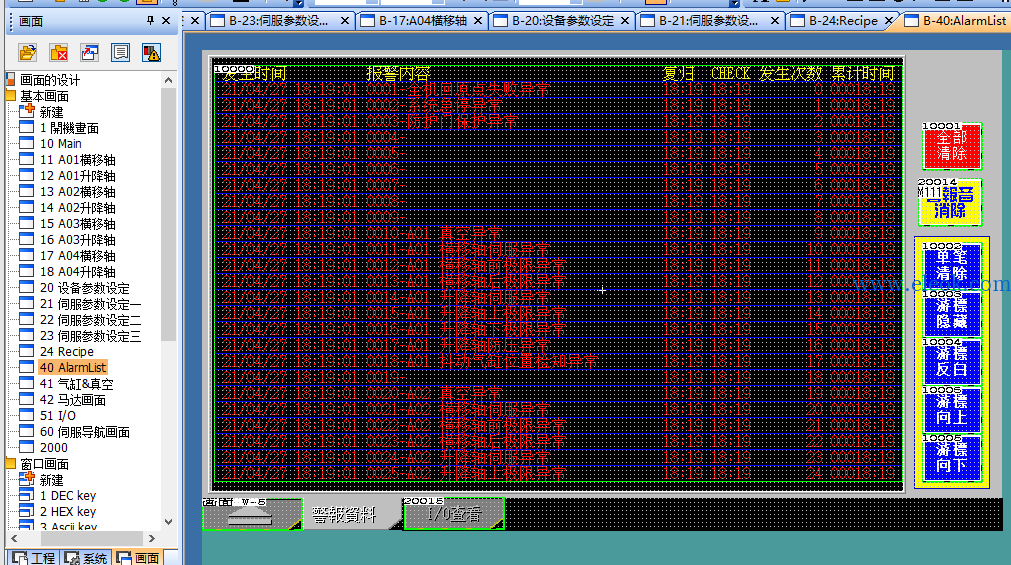

三菱QD77MS16 8轴控制程序,plc用的三菱Q02系列,有完整注释。触摸屏采用三菱的GS2107-WTBD,后面会附上完整人机HMI工程文件。图纸是eplan软件做的(因之前有网友反馈打不开,暂时撤回图纸附件,待发帖人更新后再放出),很完整,适合参考学习。
电气物料表BOM.xlsx (15.86 KB)
程序规划.xlsx (284.15 KB)
伺服参数.pcw.zip (30.39 KB, 售价: 1 E币)
三菱Q02PLC程序带注释.zip (204.77 KB, 售价: 10 E币)
触摸屏.GTX文件.zip (674.8 KB, 售价: 10 E币)

1.png 2.png
6.png 7.png 8.png

9.png 10.png 11.png 12.png 13.png 14.png 15.png 16.png 17.png
hsp0301 发表于 2021-5-12 00:37:19 | 显示全部楼层
eplan图纸下载后打开不了啊,请问这是怎么回事?
qingxuan 发表于 2021-5-12 01:53:50 | 显示全部楼层
hsp0301 发表于 2021-5-12 00:37
eplan图纸下载后打开不了啊,请问这是怎么回事?

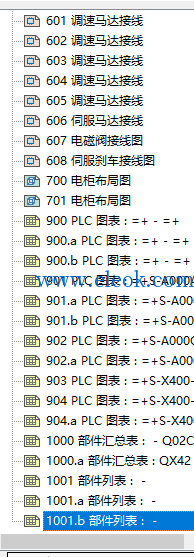

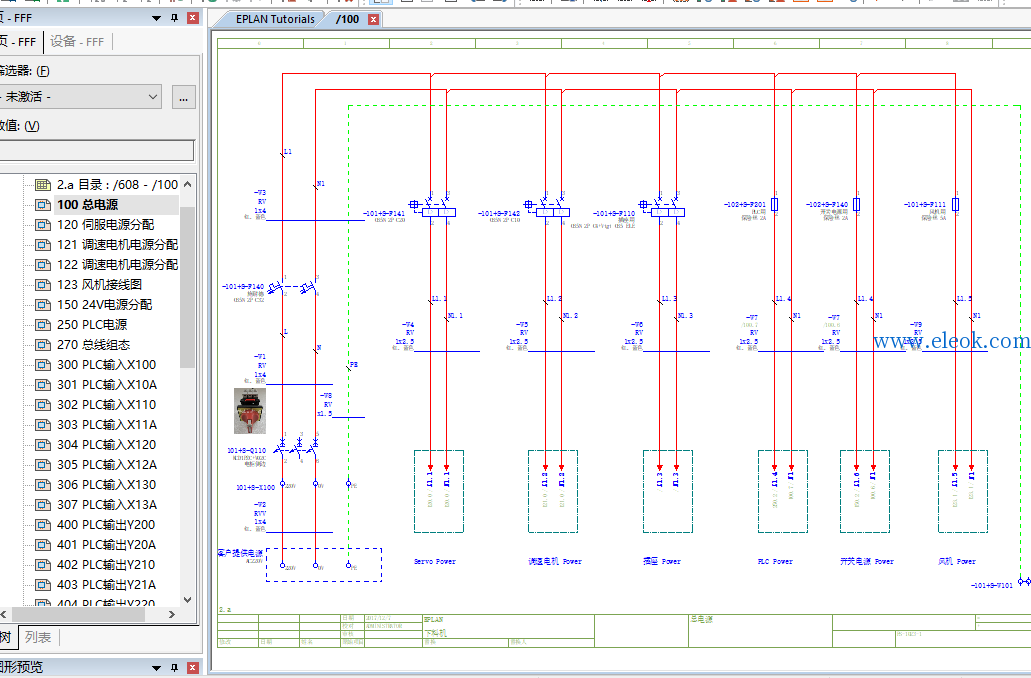

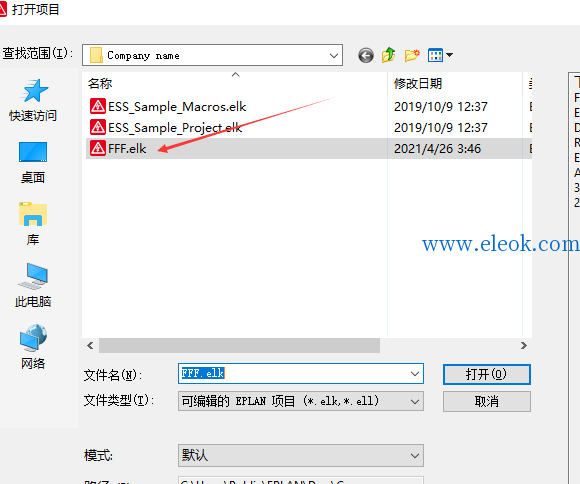

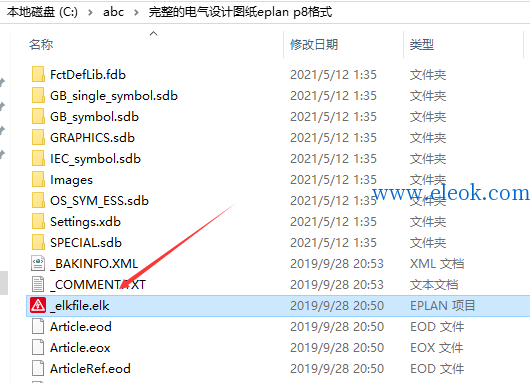

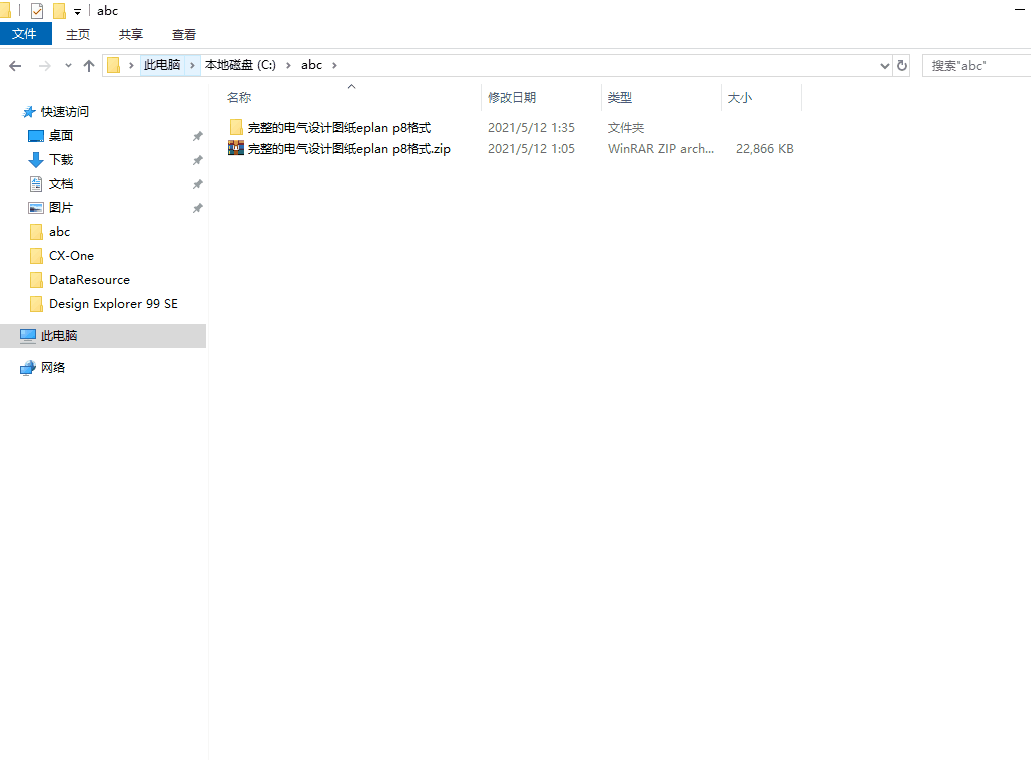

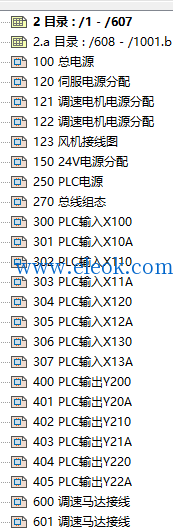

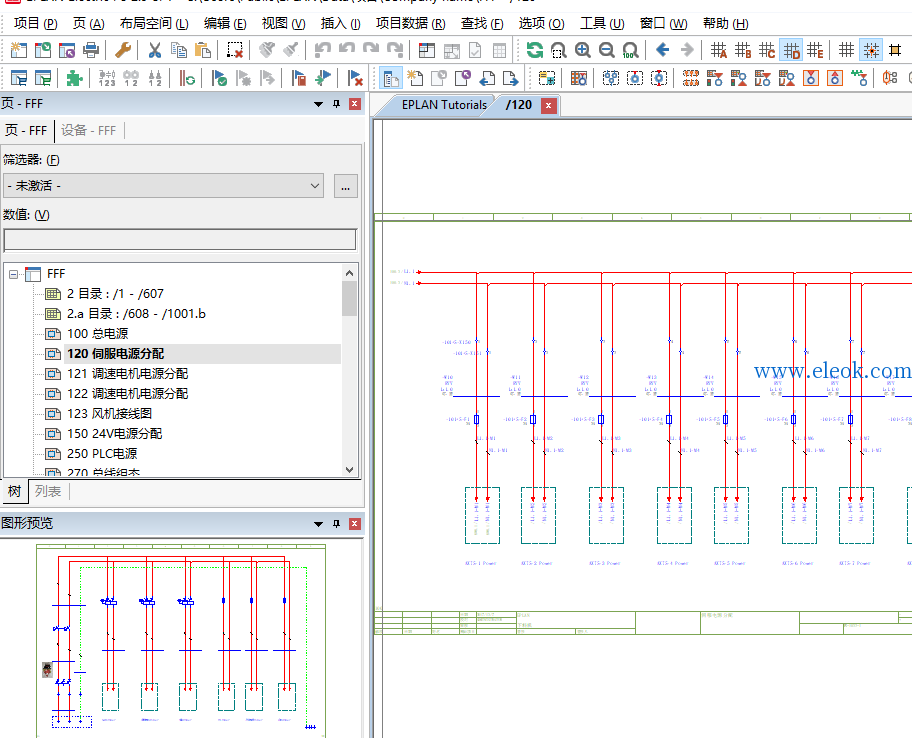

我检查了一下 图纸可以打开,解压后打开里面的_elkfile.elk文件,然后会弹出一个对话框,选择打开FFF.elk即可。我电脑上是EPLAN Electric P8 2.9 SP1软件测试的。请看下图演示


1.png 2.png 3.png
