基于LabVIEW虚拟示波器设计 可以显示4通道波形

[复制链接]
eng 发表于 2021-6-10 01:32:06 | 显示全部楼层 |阅读模式

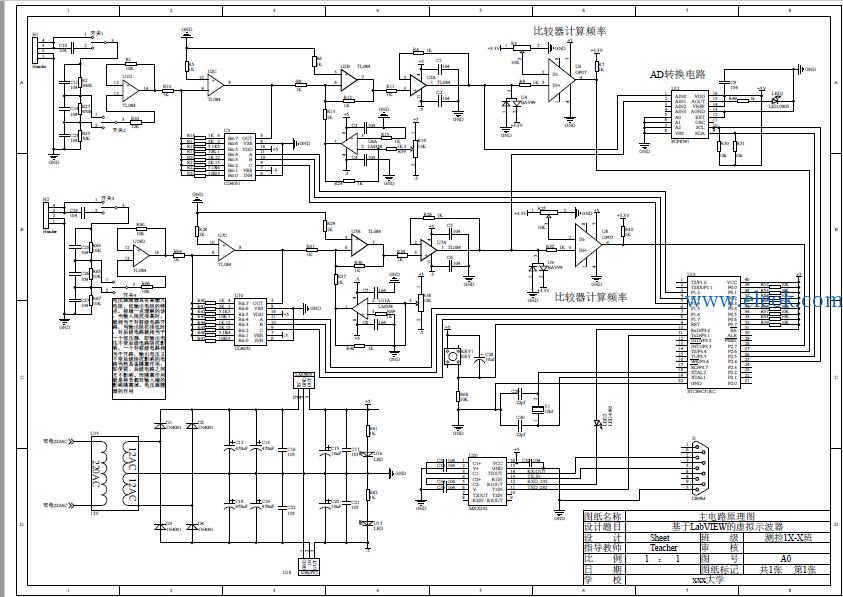

虚拟示波器采用LabVIEW软件设计,程序可以显示4通道波形。本次附件添加硬件设计仿真+电路图+LabVIEW程序
初次仿真可能出现错误,需要配置存储文件路径。如下三个地方路径都需要配置。
路径选择,在VI上右键选择浏览路径,然后选择11.txt文件

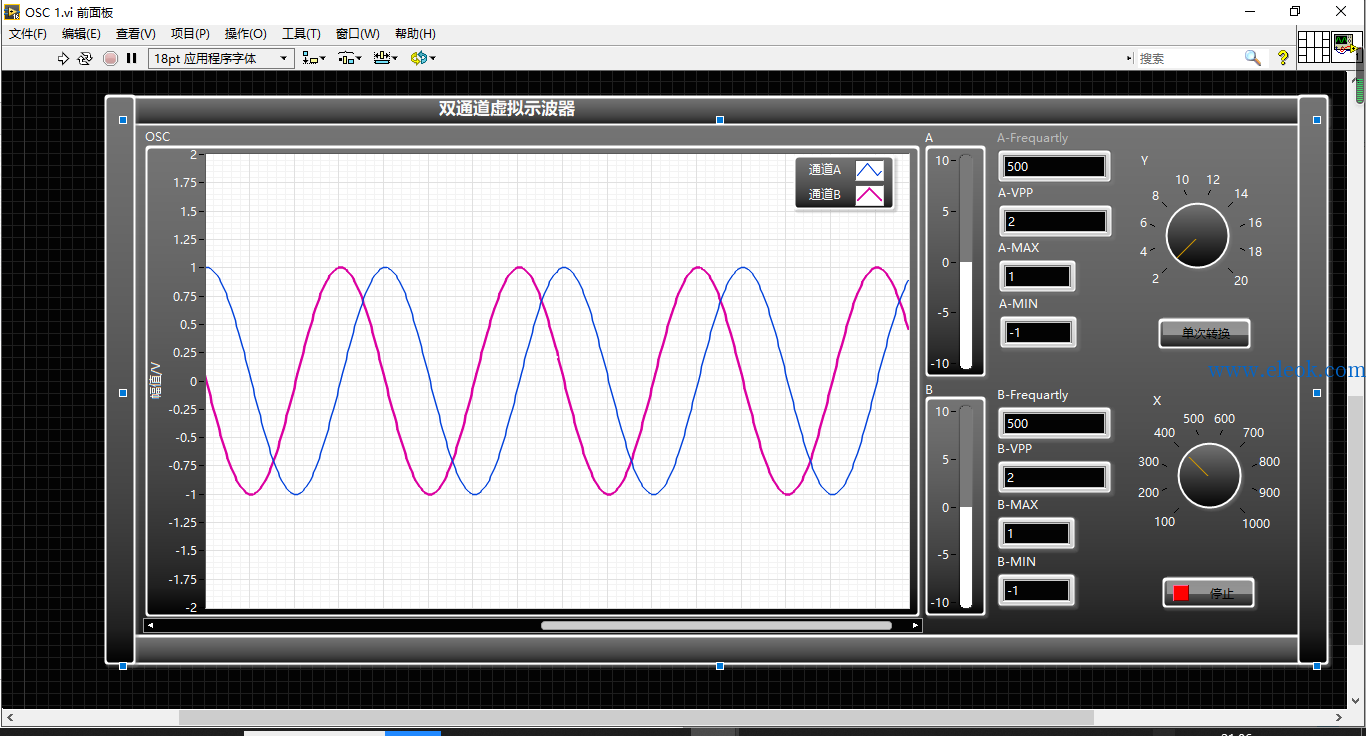

设置好之后可以通过调节旋钮实现X-Y数据的缩放。

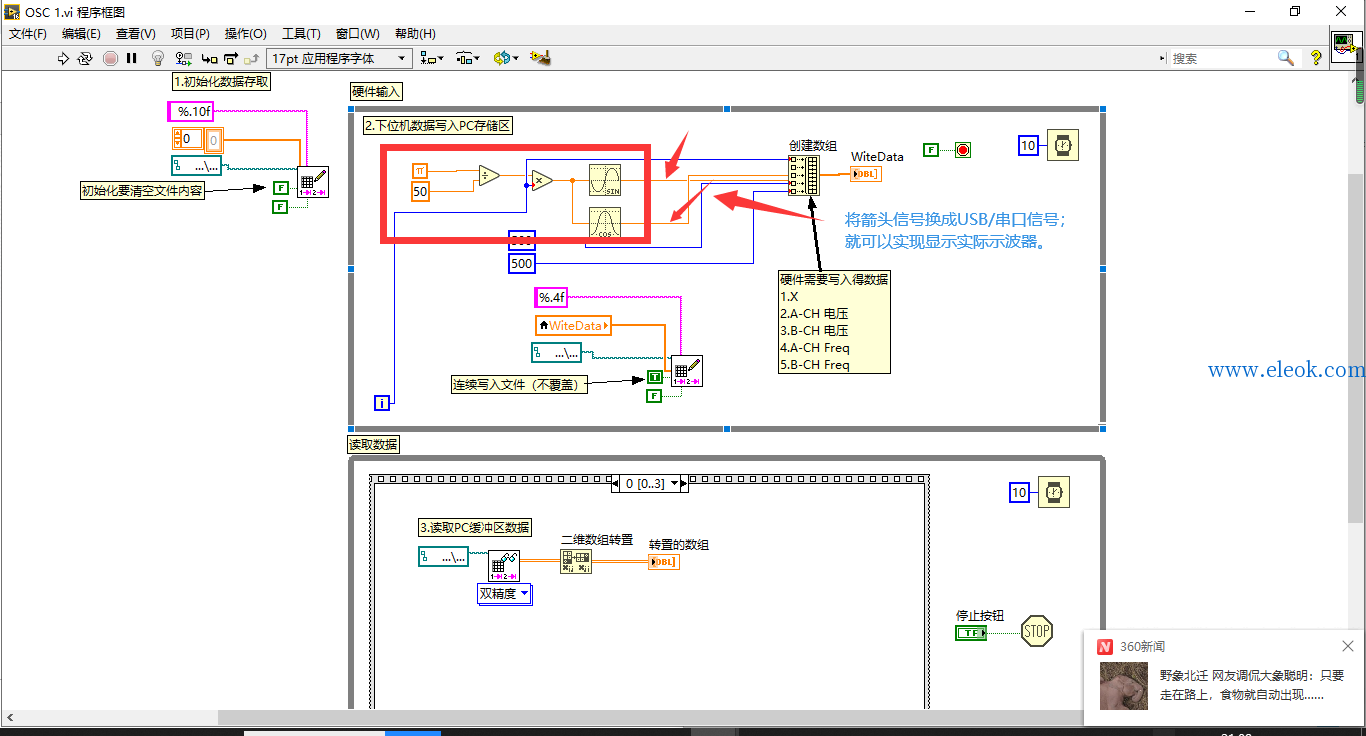

功能扩展部分,可以将下图数据源换成USB/UART端口数据,实现虚拟示波器功能。
系统整体文件如下:


完整资料下载: 虚拟示波器设计.zip (924.02 KB, 售价: 10 E币)
