三菱FX3U和温控器MODBUS RTU通信程序 带程序说明文档

[复制链接]
wuxl23 发表于 2021-6-24 00:09:29 | 显示全部楼层 |阅读模式
本文附件程序带说明文档,适合新手学习。

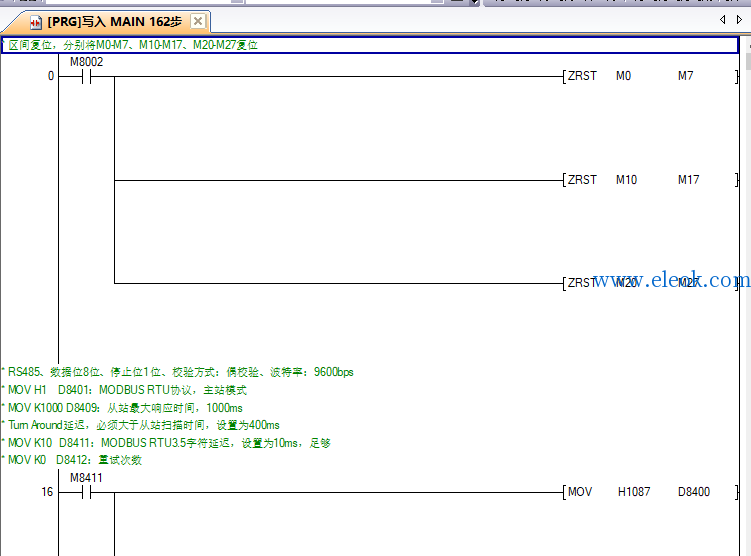

附件内容截图:内有程序说明文档
三菱FX3U和温控器MODBUS RTU通信程序.rar (1.68 MB, 售价: 5 E币)
程序说明
一、硬件使用情况说明:
01、三菱PLC主站型号为FX3U-80MR/ES-A,外加FX3U-485ADP-MB和FX3U-CNV-BD实现MODBUS RTU主站功能
二、通信端口含义说明:
01、三菱PLC主站FX3U-485ADP-MB
SDA:TXD+(发送数据+信号)
RDA:RXD+(接收数据+信号)
SDB:TXD-(发送数据-信号)
RDB:RXD-(接收数据-信号)
SG:GND(信号地)
SDA和RDA短接后即为RS485发送/接收+信号
SDB和RDB短接后即为RS485发送/接收-信号
三、通信参数说明:
01、三  菱PLC
通信协议:MODBUS RTU
物 理 层:RS485
起 始 位:1位
数 据 位:8位
校验方式:偶校验
停 止 位:1位
波 特 率:9600bps
响应超时:1000ms
从站地址:0x01-0x08
四、各个标志位和寄存器说明
M0:写SV标志位,请在触摸屏上做一个按1松0的点动按钮;
M10:读PV标志位;
M11:读SV标志位;
M20:初始化读标志位;
M21:写操作辅助标志位;
M22:触发写操作标志位;

D0:地址码,保存变频器从站地址,默认是H0001
D4:功能码
D8:寄存器起始地址
D12:寄存器读或写的个数
D16:预写的寄存器数据
D20:上位机写温度具体数据

D32:PV暂存
D30:PV保存
D42:SV暂存
D40:SV保存
