功能
1、 实现4只彩灯,红-绿-蓝-黄,要求彩灯能实现追逐图案
2、摇摆状态0101←→1010,重复6次。
3、 暗点循环0111→1011→1101→1110→0111→这样重复循环3次。
4、霓虹灯控制工作状态可以手动设定和自动切换。自动每10秒切换一次状态。

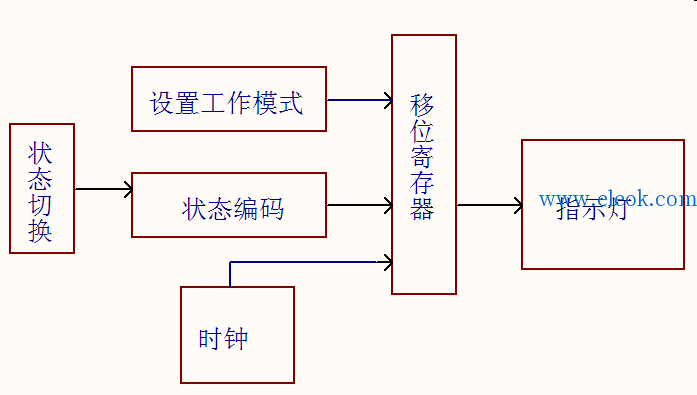

霓虹灯功能框图总分6个模块,分别为状态切换模块,设置工作模式模块,状态编码模块,时钟,移位寄存器,指示灯 1.png


仿真文件: 霓虹灯.rar (510.88 KB, 售价: 2 工控币)
