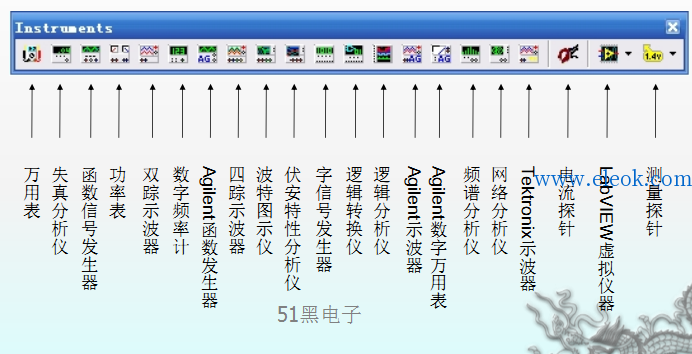

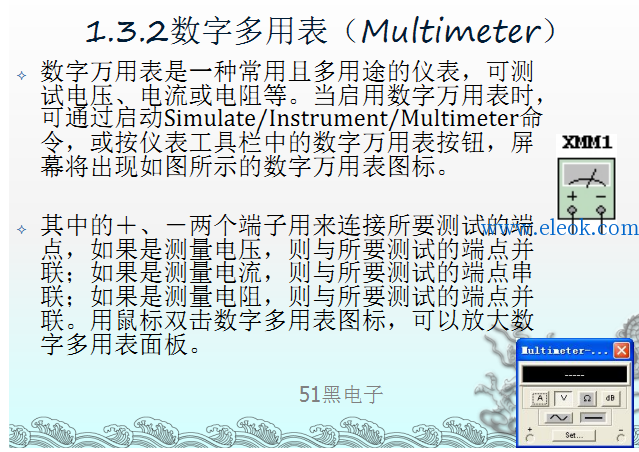

multisim的仪器库存放有数字多用表、函数信号发生器、示波器、波特图仪、字信号发生器、逻辑分析仪、逻辑转换仪、瓦特表、失真度分析仪、网络分析仪、频谱分析仪等仪表供使用,仪器仪表以图标方式存在,每种类型有多台。

虚拟仪器分类
模拟类:万用表、示波器、信号发生器、 伏安特性测试仪
数字类:字信号发生器、逻辑分析仪、逻辑转换器
频率类:频谱仪、数字频率计
高频类:端口网络分析仪
实际仪器:Agilent信号发生器、 Agilent示波器、Tektronix示波器
LabVIEW虚拟仪器
测量探针

012203s8xtx411284rtdx8.png 012214iooathzxphvnrsov.png

1.    仪器的选用与连接
(1)仪器选用
在仪器面板栏用鼠标左键点击选用的仪器图标,然后在电路工作区点击即可使用所选仪器。
(2)仪器连接
将仪器图标上的连接端(接线柱)与相应电路的连接点相连,连线过程类似元器件的连线。

2.    仪器参数的设置
(1)设置仪器仪表参数

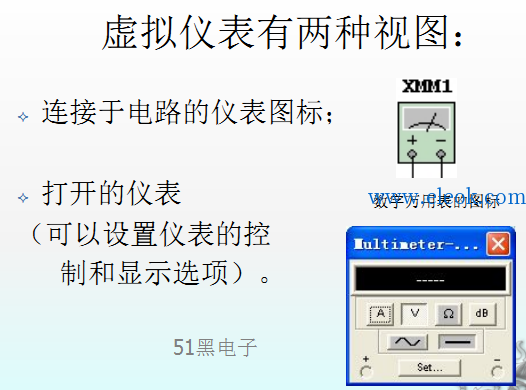

双击仪器图标即可打开仪器面板。可以用鼠标操作仪器面板上相应按钮及参数设置对话窗口的设置数据。
(2)改变仪器仪表参数
在测量或观察过程中,可以根据测量或观察结果来改变仪器仪表参数的设置,如示波器、逻辑分析仪等。

使用虚拟仪器的注意事项:
1)在仿真过程中电路的元器件参数可以随时改变,也可以改变接线。
2)一个电路中可允许多个不同仪器与多个同样的仪器同时使用
3)可以以电路文件方式对某一测试电路的仪器设置与仿真数值进行保存
4)可以在图示仪上改变仿真结果显示
5)  可以改变仪器面板的尺寸大小
6)仿真结果很容易以.TXT  .LVM .TDM形式输出

完整文档: 仪器仪表的使用.pdf (3.15 MB, 售价: 2 工控币)
