Multisim10基本操作和虚拟仪器使用简明教程(共23页pdf下载

[复制链接]
eng 发表于 2021-7-29 23:35:52 | 显示全部楼层 |阅读模式
Multisim 10是 IIT 公司推出 Multisim 2001 之后的 Multisim最新版本。Multisim 10提供了全面集成化的设计环境,完成从原理图设计输入、电路仿真分析到电路功能测试等工作。当改变电路连接或改变元件参数,对电路进行仿真时,可以清楚地观察到各种变化对电路性能的影响 。
1.1 Multisim 10 基本操作

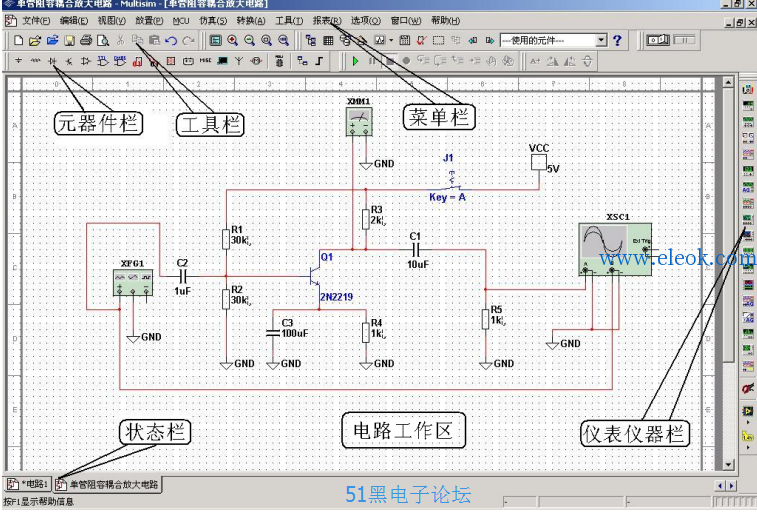

1.1.1 基本界面及设置
使用 Multisim10 前,应该对 Multisim10 基本界面进行设置。基本界面设置是通过主菜单中“选项”
(Options)的下拉菜单进行的。

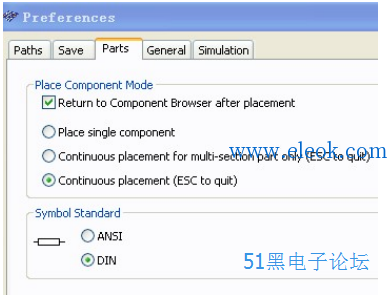

(1)单击主菜单中“选项” ,将出现其下拉菜单如下左图所示:选其中的第一项“Global Preferences” ,打开设置对话框如下图所示:默认打开的“parts”选项下有 2 栏内容 , “放置元件方式”栏,建议选中“连续放置元件” 。 “符号标准”栏,建议选中“DIN” ,即选取元件符号为欧洲标准模式。以上两项设置完成后按“确定”按钮退出。

(2)在主菜单中“选项” ,下拉菜单中,选中其第二项“Sheet Properties” ,将出现对话框如下图所示:对话框默认打开的是“电路” 选项页,它的“网络名字”栏中默认的选项为“全显示” ,建议选择“全隐藏” 。然后按“确定”钮退出。
1.1.2 文件基本操作
与 Windows 常用的文件操作一样,Multisim10 中也有:New--新建文件、Open--打开文件、Save--保存文件、Save As--另存文件、Print--打印文件、Print Setup--打印设置和 Exit--退出等相关的文件操作。这些操作可以在菜单栏“文件” (File)子菜单下选择命令,也可以应用快捷键或工具栏的图标进行快捷操作。
1.1.3 元器件基本操作

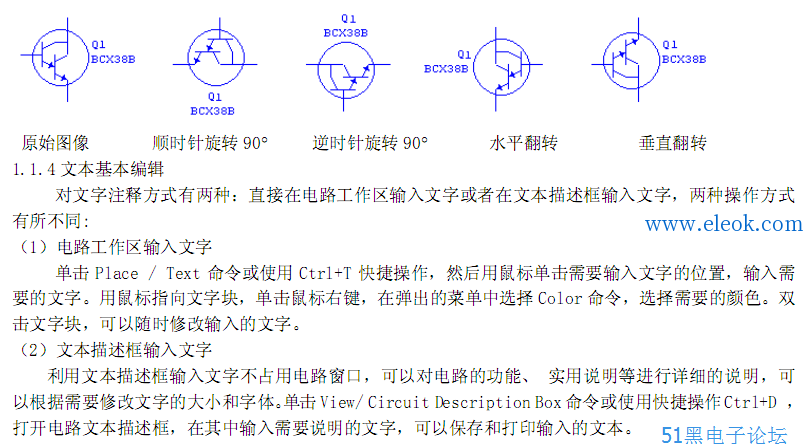

常用的元器件编辑功能有:90 Clockwise--顺时针旋转 90、90 CounterCW--逆时针旋转 90、Flip Horizontal--水平翻转、Flip Vertical--垂直翻转、Component Properties--元件属性等。这些操作可以在菜单栏“编辑” (Edit)子菜单下选择命令,也可以应用快捷键进行快捷操作。

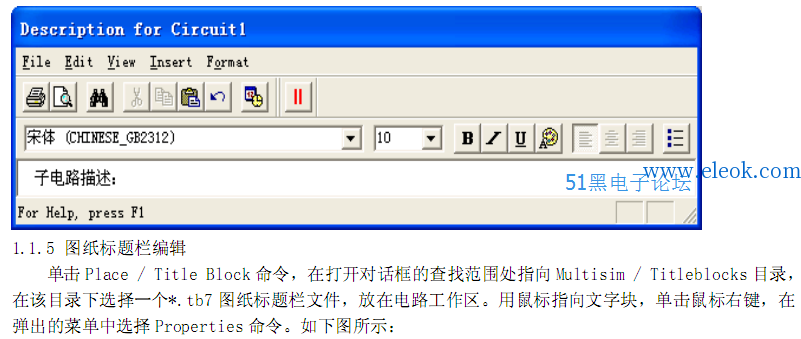

完整的pdf格式文下载地址(共23页): Multisim_10基本操作和虚拟仪器使用简明教程.pdf (1.45 MB, 售价: 1 E币)
