30s倒计时及报警功能八路智力抢答器及Multisim仿真

[复制链接]
eng 发表于 2021-8-4 00:35:59 | 显示全部楼层 |阅读模式
该八路智力抢答器带报警及30s倒计时功能,在30s倒计时结束后,报警器鸣响,显示器复位至30s。
压缩包内带Multisim仿真文件以及精心排版过的Word实验报告,目录已经做好,封面自己稍微修改就可以直接打印。
目录
八路智力竞赛定时抢答器设计报告        - 3 -
一、        设计任务及要求        - 3 -
二、        设计的作用、目的        - 4 -
三、        设计过程        - 5 -
1        方案设计与论证        - 5 -
目录        - 2 -
1.2        总体方框图        - 5 -
1.3        整体电路图        - 6 -
详细设计及其仿真        - 7 -
1)        主要元器件介绍        - 7 -
2)        秒脉冲电路的设计        - 12 -
3)        报警电路设计        - 14 -
4)        时序控制电路设计        - 14 -
2        整体电路的仿真与调试        - 15 -
2.1        仿真软件的介绍        - 15 -
2.2        抢答器电路的仿真:        - 15 -
2.3        仿真时的问题与解决:        - 15 -
四、        心得体会及建议        - 16 -
五、        附录        - 17 -
1        元器件明细表        - 17 -
六、        参考文献        - 18 -

设计的作用、目的
数字电子技术课程设计是重要的实践性教学环节,同“数字电子技术”理论讲授课程有密不可分的关系,起着相辅相成的作用,也是在“数字电子技术实验”课的基础上,进一步深化的实践环节。其主要目的是通过本课程,培养、启发学生的创造性思维,进一步理解数字系统的概念,掌握小型数字系统的设计方法,掌握查阅有关资料的技能。
设计作用:
完成设计任务,使电路满足设计任务的基本要求,即以下三点:
(1)8 名选手编号为:0、1、2、3、4、5、6、7,各有一个抢答按钮用 S0---S7
表示,按钮的编号与选手的编号对应。
(2)给主持人设置一个控制按钮,用来控制系统清零(抢答显示数码管灭 灯)和抢答的开始控制开关(空格键总控制)。
(3)抢答器具有数据锁存和显示的功能。抢答开始后,若有选手按动抢答 按钮,该选手编号立即锁存,并在抢答显示器上显示该编号,同时扬声器给出音 响提示,封锁输入编码电路,禁止其他选手抢答。抢答选手的编号一直保持到主 持人将系统清零为止。
抢答器使以上问题得以解决,即使两组的抢答时间相差几微秒,也可分辨 出哪组优先答题。
设计目的:
    1. 利用优先编码器74LS148,RS触发器74LS279,全加器74LS238,译码器4511BD组成抢答电路,完成基本抢答功能。
    2. 利用时基电路的时间延迟和产生脉冲功能,形成时钟脉冲源。
    3. 利用可逆计数器和译码器,形成倒计时电路,完成30S倒计时功能

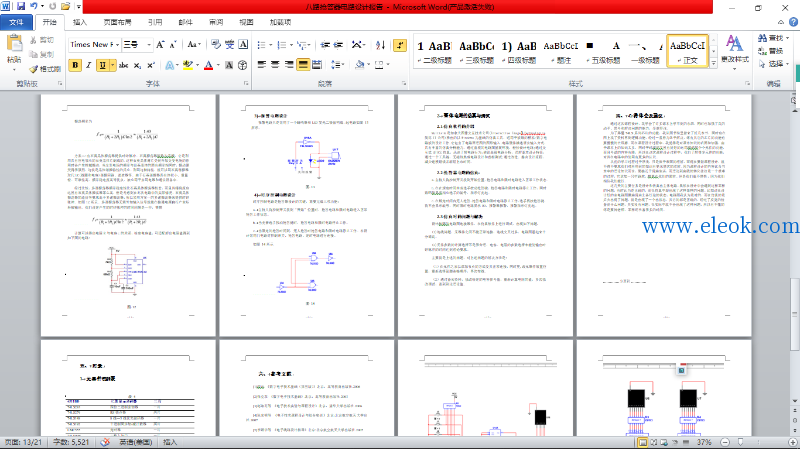

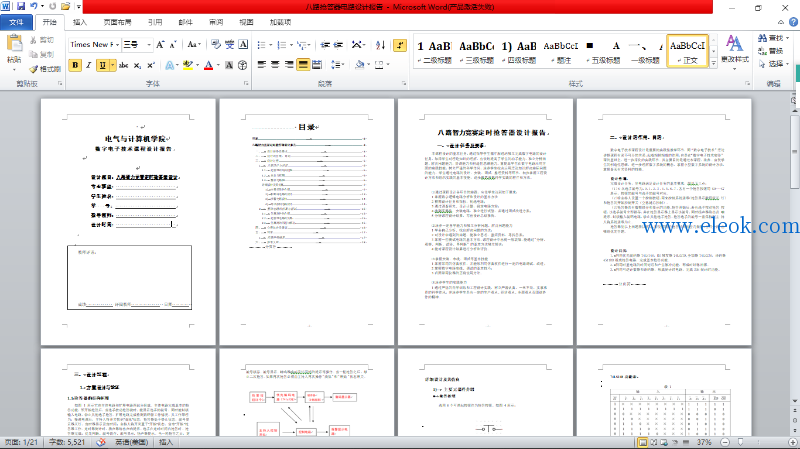

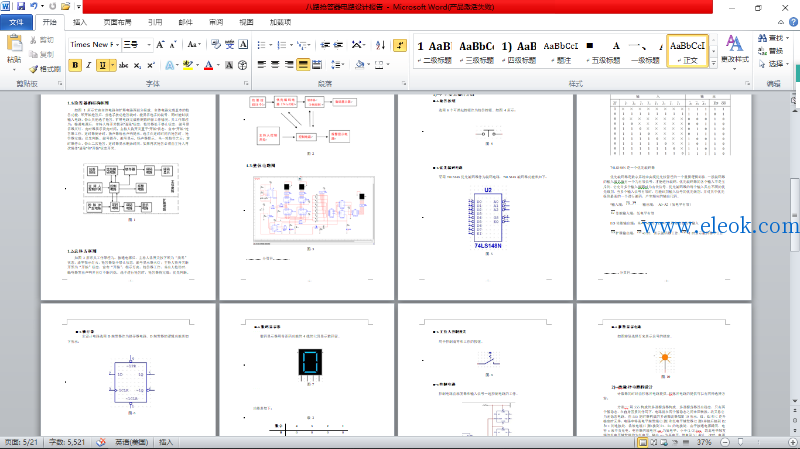

1.png 2.png 3.png

完整仿真文件和文档下载:
30s倒计时带报警八路抢答器.rar (874.72 KB, 售价: 5 E币)
