八路抢答器设计思路原理与Multisim仿真电路

[复制链接]
查看43 | 回复0 | 2021-8-10 15:55:21 | 显示全部楼层 |阅读模式
八路抢答器
    一、 设计思路
1、该抢答器能够容纳 8 名选手,相应的编号分别为 1、2、3、4、5、6、7、8 。为每名选手安置一个抢答按键。抢答按键用开关进行代替。
2、设置一个给裁判设置一个清零的开关,以便能开始新的一轮抢答。
3、用 LED 数码管显示获得抢答成功的选手的编号。
4、要确保优先抢答者的优先性,对优先选手的编号进行锁存。
    二、 电路功能
其工作原理为:接通电源后,裁判将开关拨到“清除”状态,抢答器处于禁止状态, 各个编号显示灭灯, 定时器显示设定的答题时间。
裁判将开关置于 “开始”状态,宣布“开始”抢答工作。
选手抢答时, 抢答器完成:优先判断、编号锁存、编号显示。抢答结束后,由主持人再次操作“清除”和“开始”状态开关,开始下一回合的抢答。
    三、 工作原理
开关 0 置于“清除”端时,显示管显示禁止,抢答器处开停止状态。当开关0 置于“开始”状态时,抢答器处于等待工作状态,当有选手将键按下时(例如1号选手),74ls148芯片的输出经74ls373芯片锁存。由于输出的变化 74ls373 芯片中的输入端也发生变化, 所以74ls373锁存器开始工作, 输入信号被锁定,封锁其他按键的输入。当锁存器 74ls373芯片中输入端由输入由 1 变为 0时,74ls148 芯片处于禁止状态,确保不会出二次按键时输入信号,保证了抢答者的优先性。如果再次抢答需由主持人将 0 开关重新置于“清除”后再进行下一轮抢答。

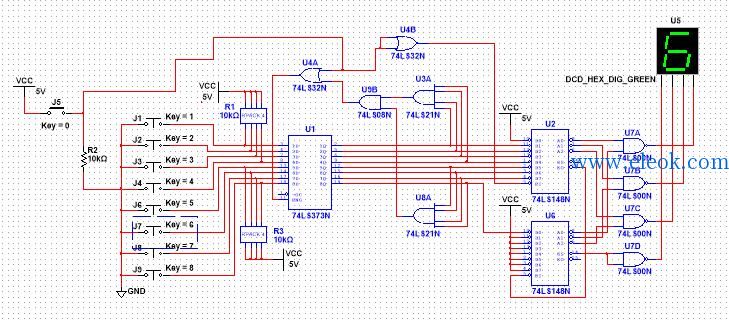

    四、 电路图
仿真文件: 八路抢答器.zip (219.58 KB, 售价: 3 工控币)
