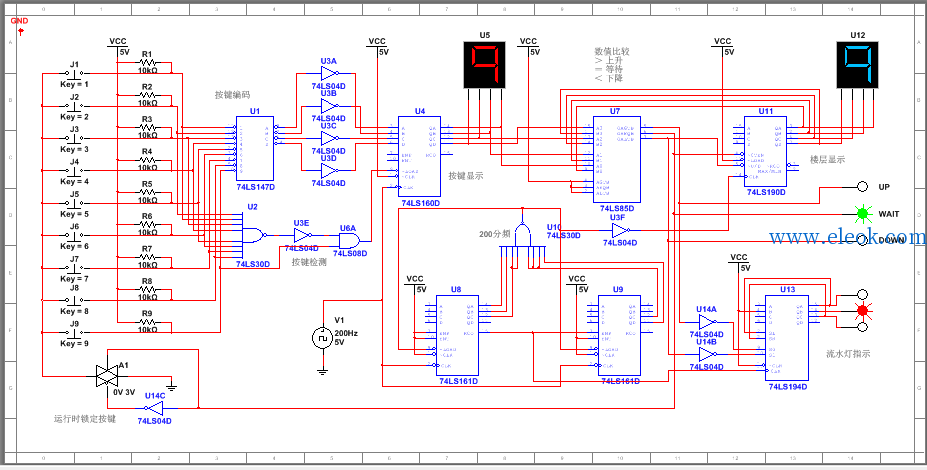

基于Multisim的电梯楼层显示控制器仿真电路图

[复制链接]
查看12 | 回复0 | 2021-8-10 16:48:13 | 显示全部楼层 |阅读模式
基本功能:
1)用一位数码显示管显示电梯行进楼层位置(9层楼1-9);
2)电梯停车时,能响应每层楼电梯按钮的呼唤;电梯行进时不响应不记忆呼唤;
3)能控制电梯行进(假定行进一层楼所需时间2S),给出电梯停止、上行、下行指示。
使用二-十进制编码器74LS147实现对电梯楼层输入的编码。初始状态为高电平, 当开关按下时为低电平。利用74LS160十进制计数器预置数和保持功能实现对楼层的保存,由于74LS147的 输出是反码,所以在74LS147和74LS160之间需要添加反相器。采用两片同步十六进制74LS161异步级联组成256进制的计数器,由于74LS161是下降沿触发的,所以在低位片的输出端CO端需要加反相器。使用4位数据比较器74LS85反复比较乘客输入的目标楼层号(记为A)与电梯实时楼层号(记为B)的大小。若A>B则上行指示灯亮并且电机模拟上行,若A=B 则停止指示灯亮并且电机停止,若A<B 则下行指示灯亮并且电机模拟下行。当电梯在运行时,楼层呼叫无效,该功能是利用模拟传输门TG门实现的。

仿真文件: 简易电梯.zip (334.42 KB, 售价: 3 工控币)
