555电路构成三种波形发生器Multisim仿真文件

[复制链接]
查看18 | 回复0 | 2021-8-10 17:39:08 | 显示全部楼层 |阅读模式

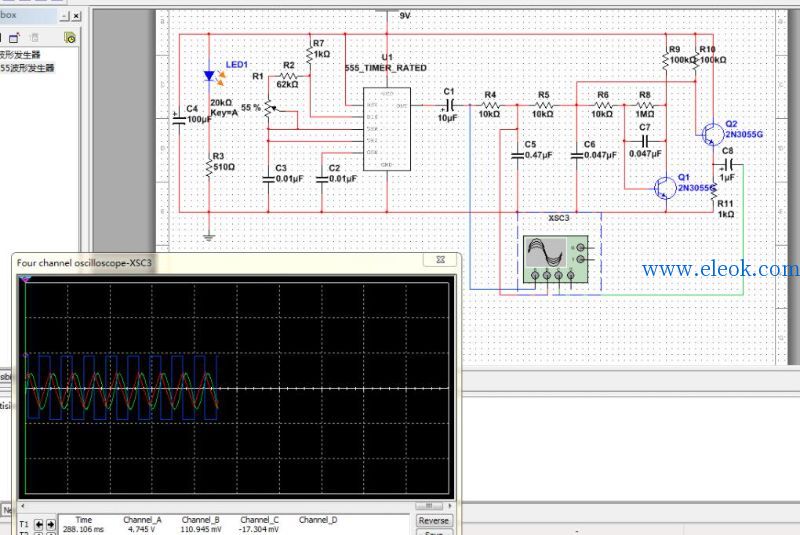

这是一个555电路构成三种波形发生器,电路的核心是由555时基电路组成的无稳态多谐振荡产生方波,方波经过C5积分变成三角波,再经过C6、C7再积分,Q1、Q2放大变成正弦波。

555波形发生器.rar (166.84 KB, 售价: 1 工控币)
