Labview实现正弦波、方波、三角波

[复制链接]
查看2 | 回复0 | 2021-8-13 17:14:48 | 显示全部楼层 |阅读模式
VI程序下载 正弦_方波_三角波.rar (231.07 KB, 售价: 3 工控币)

LabVIEW 课程大作业----基于LabVIEW的信号发生器的设计
一、 课程大作业任务
本课题通过虚拟仪器 LabVIEW 图形化软件开发平台, 设计一种虚拟信号发生器, 要求所设计的虚拟信号发生器可以产生和显示正弦信号、 方波、 三角波信号。
二、 内容与要求(共60分)
(1) 实现虚拟信号发生器的仿真显示。 在虚拟信号发生器的图形显示窗上观察模拟输出信号的波形, 要求观察正弦波、 方波、 三角波。 (40 分)
(2) 实现虚拟信号发生器的模拟信号输出。 (20 分)
①频率的测量。 使用用频率计测量信号频率。 (10 分)
②滤波。 选择不同的截止频率对输出信号进行滤波。 (10 分)

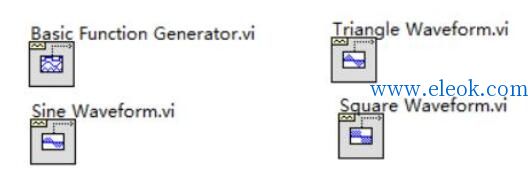

(3) 不能采用快速 VI, 正弦信号、 三角波、 方波、 信号的产生不能采用如下图所示的 VI。
三、 课程大作业报告要求(40分)
1、 目录
2、 正文
(1) 课程设计任务(前文一二部分) ;
(2) 总体设计方案(包括虚拟仪器概念与传统仪器概念主要区别, 虚拟仪器LabVIEW图形化程序的组成和特点, 为什么选择虚拟仪器
LabVIEW图形化软件开发平台来设计虚拟信号发生器。
(3) 简述所设计的虚拟信号发生器的工作原理及自己的设计结果所实现的功能, 针对前面板要有操作使用说明, 以便他人能够正确使用所设计的虚拟信号发生器。

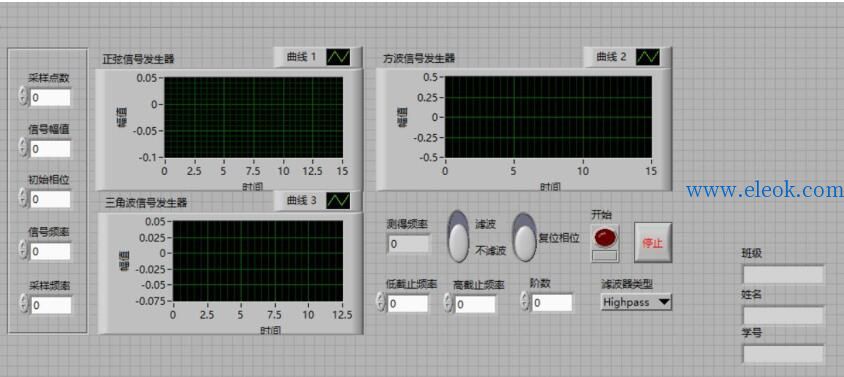

程序前面板
图 1 信号发生器前面板的设计
(4) 程序流程图、 框图程序的设计及功能实现方法等;
(5) 调试、 运行及其结果; 要求有虚拟信号发生器设计的源程序和运行结果, 及滤波后的各波形。
3.收获、 体会
4、参考文献
四、 课程设计考核办法本课程设计满分为 100 分, 课程设计部分 60 分和课程设计报告 40分。
