SM7022 12W反激式开关电源电路原理图和PCB(orcad格式)

[复制链接]
coolice 发表于 2021-8-15 17:16:46 | 显示全部楼层 |阅读模式

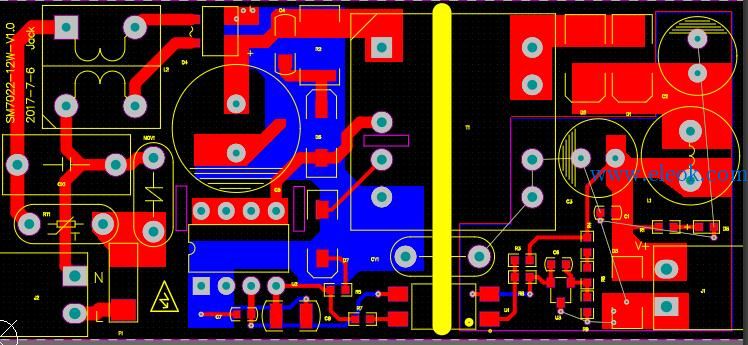

包含原理图和PCB,以及一些变压器参数的计算方式,算比较详细了,比较适合初接触电源的人。
完整资料下载: SM7022-12W电源资料.zip (4.19 MB, 售价: 5 E币)
压缩包内文件清单:
SM7022-12W
    │  12V1A参数计算.txt
    │  5V2.4A参数计算.txt
    │  SM7022-12W物料表.xlsx
    │  SM7022_PDF_C115920_2017-06-23.pdf
    │  TL431AIDBZR_PDF_C23892_2014-02-15.pdf
    │  变压器磁芯选择.JPG
    │  调试.txt
    │  输出.txt
    │  高频变压器打样(EF20-12V1A)20170705.docx
    │  高频变压器打样(EF20-12V1A)20170705.pdf
    │  高频变压器打样(EF20-5V2.4A)20170705.docx
    │  高频变压器打样(EF20-5V2.4A)20170705.pdf
    │
    ├─PCB
    │      SM7022-12W-V1.0(可以导入AD等其它软件中).asc
    │      SM7022-12W-V1.0(可以导入AD等其它软件中).PcbDoc
    │      SM7022-12W-V1.0(可以导入AD等其它软件中).PrjPcb
    │      SM7022-12W-V1.0.pcb
    │      注意事项.txt
    │
    └─SCH
        ├─AD格式(转化而来)
        │  └─Imported SM7022-12W.PrjPcb
        │      │  SM7022-12W.LOG
        │      │  SM7022-12W.PrjPcb
        │      │  SM7022-12W.PrjPcbStructure
        │      │  SM7022-12W.SchDoc
        │      │  SM7022-12W_Library.SchLib
        │      │
        │      ├─History
        │      └─PSpice Models
        ├─OrCAD格式
        │      SM7022-12W.DSN
        │
        └─PDF格式
                SM7022-12W.pdf

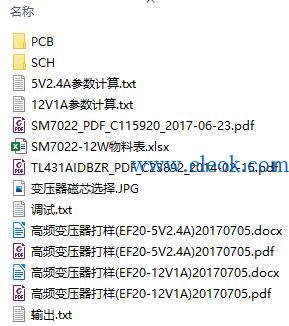

压缩包内容截图:
