220v-12v典型开关电源电路Multisim 14仿真文件

[复制链接]
Jonsa 发表于 2021-11-15 17:15:28 | 显示全部楼层 |阅读模式

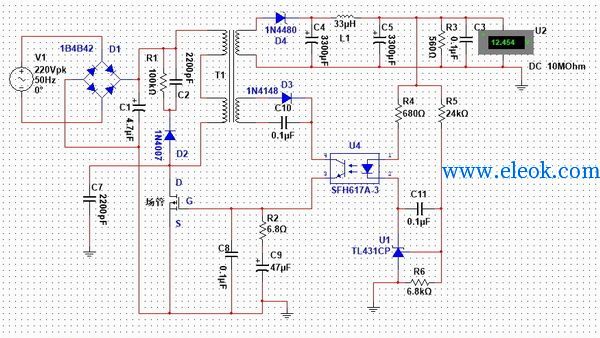

仿真原理图如下(Multisim仿真工程文件可到本帖附件中下载)
220v - 12v 典型开关电源电路仿真,该电路中增加了光耦合器和可调式精密并联稳压器(TL431)。R4为限流电阻,R5和R6为取样电阻。当Uo变化时,取样电压就与TL431内部的2.5V基准电压进行比较,使K端电位发生变化,改变光耦中发射管(LED)的工作电流及发光强度,再经过光耦去调节场管的控制端电流,即可对占空比进行精细调节,实现精密稳压的目的。光耦合器还起到电气隔离作用。实测该开关电源的Sv<0.1%,SI=0.78%。

仿真工程文件: 12v 开关电源.zip (181.65 KB, 售价: 3 E币)
