51单片机做的心形LED流水灯电路原理图SCH、PCB源文件和C源码

[复制链接]
查看46 | 回复2 | 2021-12-15 16:53:59 | 显示全部楼层 |阅读模式

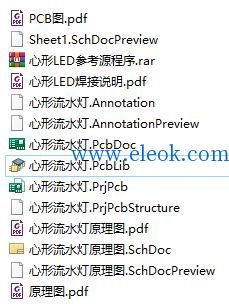

全套资料下载:包含51单片机源码、原理图、PCB文件、焊接说明
心形灯全套资料.zip (1.56 MB, 售价: 3 E币)
51单片机心形LED流水灯功能说明:
单片机:无论是散件还是成品,单片机里面都烧录有LED 流水灯的程序,装上单片机通电就可以看到LED 流水灯运行的效果。
LED 流水灯:用来显示流水灯的运行程序,有30 种花样。
DC 接口:用来给板子供电,用USB 电源线连接电脑USB 口或者手机USB 充电器可以。
电源开关:控制板子通电。
接线柱供电口:可以接5V 电源线,比如可以用3 节5V 电源供电,通过这个接线柱接入。
TTL下载口:用来给STC 单片机下载程序用,一般用USB 转TTL 模块下载程序。
单片机扩展口:当把板子作为单片机系统板使用时,可以焊接上排针,进行单片机扩展实验。

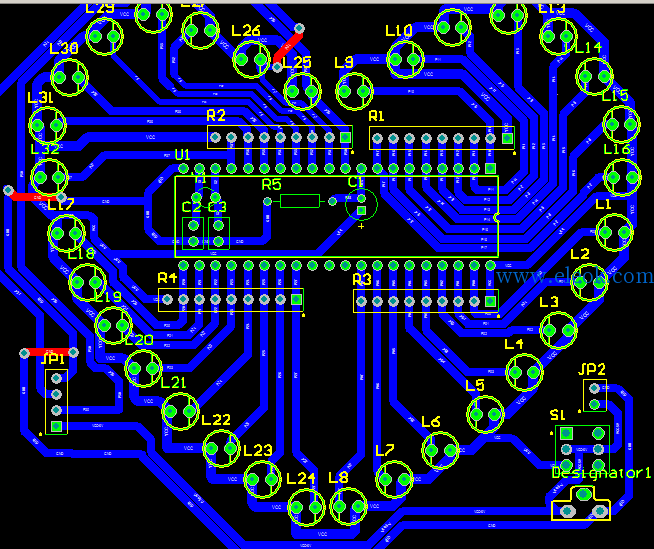

51单片机心形LED流水灯PCB图:

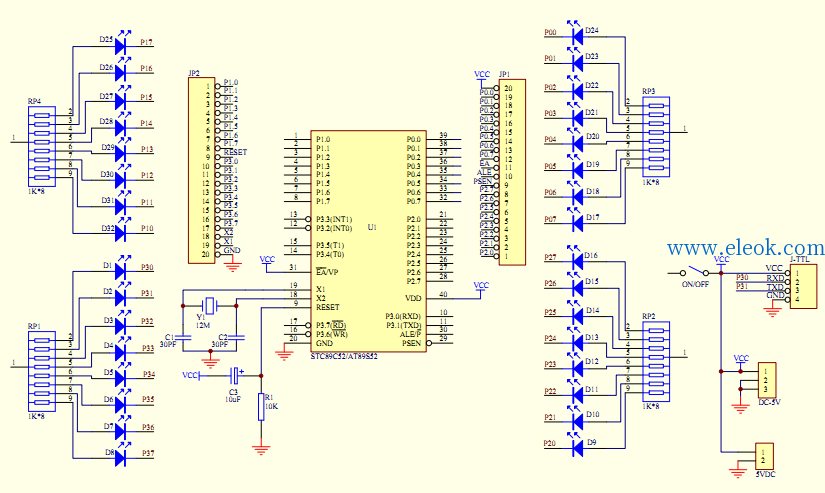

51单片机心形LED流水灯电路原理图:

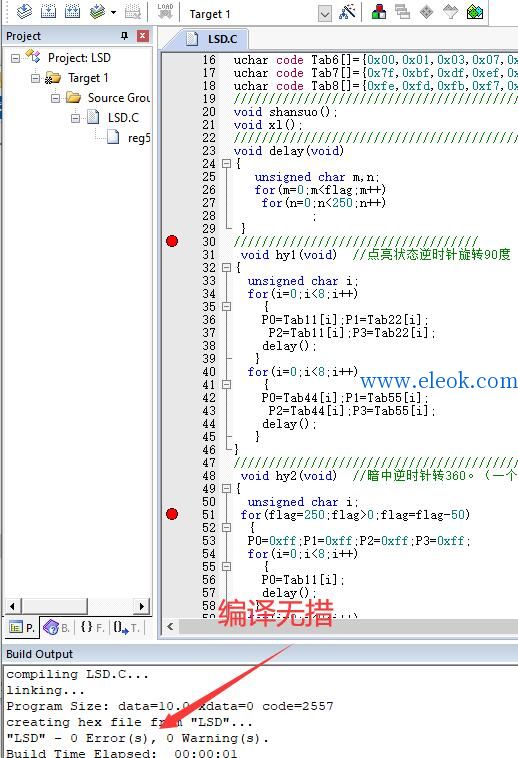

程序源码
