本次的数电课设是设计一个电子时钟,并用Multisim实现仿真。
24进7计数器讲解视频: https://url42.ctfile.com/f/7925742-589572643-7c5d2d?p=6206 (访问密码: 6206)
课程设计报告文档 实验报告.doc (16.29 MB, 售价: 1 E币)
仿真文件: 数字电子时钟仿真图.zip (1.46 MB, 售价: 5 E币)
目录
一、设计目的        1
二、总体设计        1
三、详细设计        2
四、组装电路并调试        5
五、元件明细表        5
六、心得体会        6
七、附件:        7
一、设计目的
(1)培养学生设计、调试常用数字电路小系统的能力。
(2)提高学生应用计数器自功能扩展、级联方法的能力。
(3)提高学生对计数、译码、显示系统的设计能力。
二、总体设计
1.电子钟的设计原理:
数字电子钟一般由振荡器、分频器、计数器、译码器、显示器等几部分组成。这些电路都是数字电路中应用最广的基本电路 。

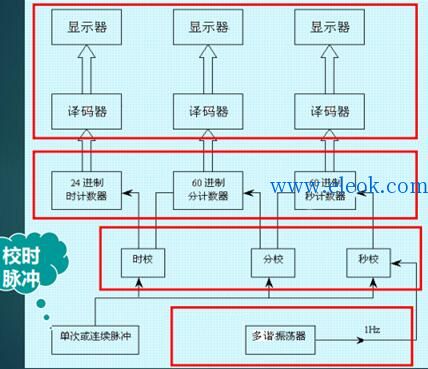

2.电子钟的设计框图
完整设计报告内容请下载附件查阅。

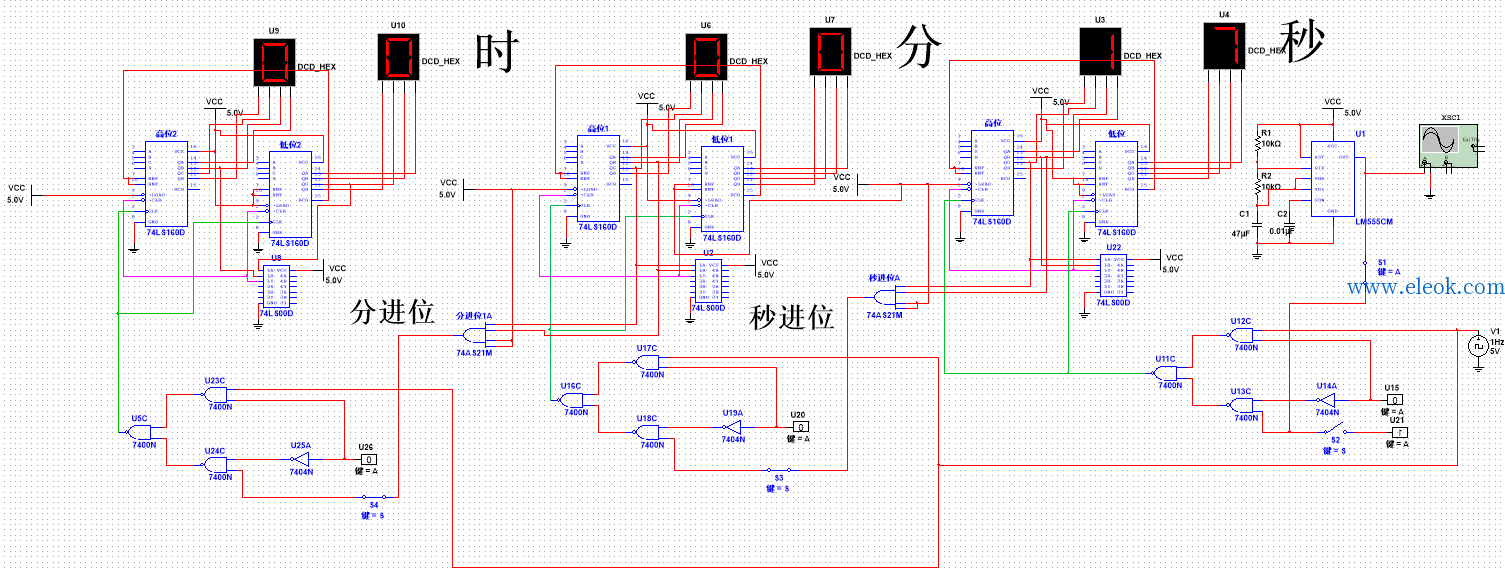

部分仿真预览图:
