UC3842开环反激变换器电路Multisim仿真文件
[复制链接]
78
|
0
|
2022-7-1 02:17:10
|
显示全部楼层
|
阅读模式

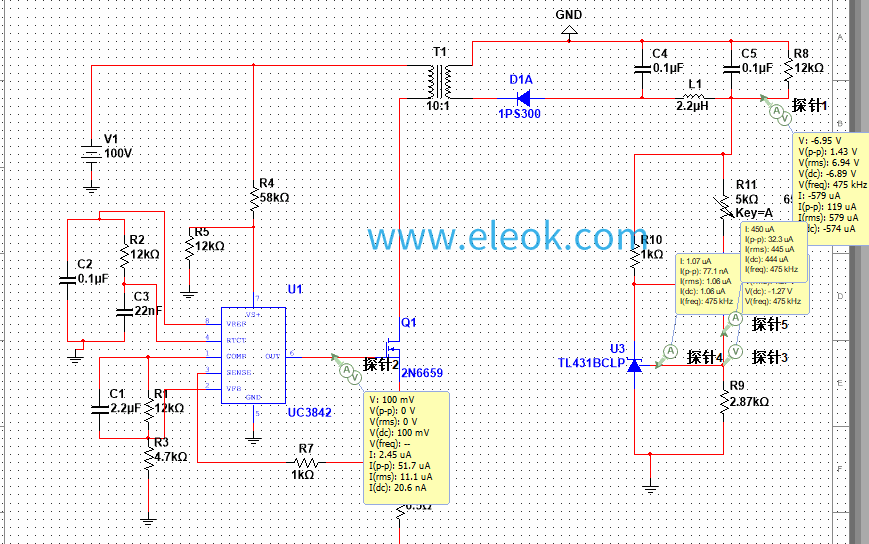

UC3842开环反激变化器设计如下,Multisim中变压器同名端是在一边的,所以连接方式如下所示:
设计输入条件为120V直流,变压器匝比为10:1,由于没有添加反馈电路所以输出纹波抖动会比较大。
开环变换器仿真电路见附件:
开环反激Multisim仿真文件.zip
(166.98 KB, 售价: 3 E币)
2022-7-1 02:11 上传
点击文件名下载附件
uc3842
,
Multisim
,
电源
,
变压器
